Общий обзор панелей приборов и магнитол в автомобилях выпуска 98-03гг
Материал из VistaPedia
Раздел на wiki "Медиа компоненты"
Содержание |
Общие сведения
Автомобили Toyota Vista выпуска 98-03гг. комплектовались тремя типами систем:
- системы с навигацией(система MultiVision)
- системы без навигации, но с тахометром и расходомером(системы с тахометром)
- системы без навигации, тахометра и расходомера(системы без тахометра)
Также в апреле 2000 года произошел рестайлинг автомобиля и хотя эти три типа и сохранились, но внутренняя их реализация изменилась.
Системы без навигации, тахометра и расходомера - самые простые системы. На панели приборов отображается только: время, температура воздуха на улице, спидометр, одометр, уровень топлива и температура двигателя. Одометр, кроме показа общего пробега, имеет 2 независимых дополнительных счетчика, которые можно периодически сбрасывать в 0.
Системы без навигации, но с тахометром и расходомером - отличались от самой простой наличием трех режимов отображения информации на панели приборов: тахометр, расходомер и режим работы кондиционера.
Системы с навигацией - самые продвинутые в данном автомобиле. Они представляют из себя(кроме самой магнитолы) блок навигации с GPS-приемником, блок ТВ-тюнера и полноценный дисплей на панели приборов. Также в комплектации имеется удобный джойстик, находящийся на подлокотнике между пассажирским и водительским сиденьями и позволяющий управлять всей системой MultiVision. Полочка перед панелью имеет специальное углубление для дисплея.
Все системы(кроме MultiVision) оснащались несколькими типами магнитол, отличающимися в основном поддержкой тех или иных носителей: аудиокассета, компакт диск и минидиск. Отличительной особенностью штатных магнитол была их особенная форма, из-за чего для установки нештатной магнитолы приходится искать специальные рамки-переходники и крепления.
На автомобилях выпуска до апреля 2000 года в системах MultiVision применялась особая магнитола, имеющая встроенную навигацию.
Системы без тахометра
Такие системы оснащались двумя типами магнитол на дорестайлинговых машинах и тремя типами на рестайлинговых. Кроме основных функций, ко всем этим магнитолам можно подключить CD-чейнжер.
| Дорестайл | Рестайл | ||
|---|---|---|---|
| Номер | Фото | Номер | Фото |
| 86120-32490 |
| 86120-32510, 86120-32570 |
|
| 86120-32520 |
| 86120-32530, 86120-32560, 86120-32590 |
|
| 86120-32540, 86120-32550, 86120-32580 |
| ||
Полочка перед панелью приборов прямая и имеет 2 кнопки - переключатели счетчиков одометра и яркости панели.
Системы с тахометром
Данные системы отличаются от все остальных наличием 3-х кнопок на полочке перед панелью приборов. Третья кнопка переключает режимы отображения информации на панели. Магнитолы ставились те же, что и на системах с простой панелью.
Системы MultiVision
На дорестайлинговых автомобилях данные системы оснащались только одним специальным типом магнитол. Такие магнитолы имели встроенный блок навигации. Навигацию можно использовать только имея специальный диск. На рестайлинговых автомобилях блок навигации был отделен от магнитолы и поэтому сама магнитола не отличалась от других.
| Дорестайл | |
|---|---|
| Номер | Фото |
| 86120-32500, 86120-32501 |
|
Дорестайлинговые и рестайлинговые системы имели также джойстик для управления, но из-за структурных изменений в системах джойстики дорестайла и рестайла несовместимы.
| Дорестайл | Рестайл | ||
|---|---|---|---|
| Номер | Фото | Номер | Фото |
| 86820-32010 |
| 86820-32020 |
|

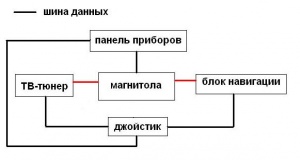

Общая схема систем MultiVision
Все устройства в системах MultiVision имеют специальную шину данных для опознания другими устройствами. Соединяются устройства по-разному на дорестайлинговых и рестайлинговых автомобилях.

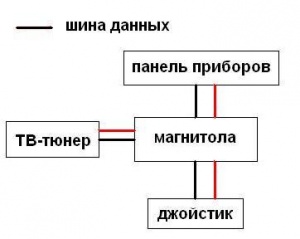

На дорестайле управление системой осуществлялось как с джойстика, так и частично с магнитолы.Магнитола имеет как встроенную навигацию так и основной компьютер, управляющий системой.
На рестайле система управляется только с джойстика.
Панели приборов
Хоть систем всего 3 типа, но моделей панелей приборов порядка 12! Различаются они по типу трансмиссии(2WD, 4WD) и по году выпуска машины(дорестайл и рестайл).
| 83800- | Дорестайл | Рестайл | ||
|---|---|---|---|---|
| 2WD | 4WD | 2WD | 4WD | |
| простая | 32050 | 32060 | 32140 | 32150 |
| с тахометром | 32030 | 32040 | 32121 | 32131 |
| MultiVision | 32010 | 32020 | 32100 | 32110 |
