Здравствуйте! Подскажите, люди добрые, где найти понятную схему соединений вакуумных шлангов. Досталась виста 97 года 4wd, двигатель на ней 3СТ. Вакуумные шланги подключены наобум, нескольких вообще не хватает. 4 штуцера голые, вообще без шлангов. По схеме из книги не понятно, линии не прорисованы как следует. Спасибо.

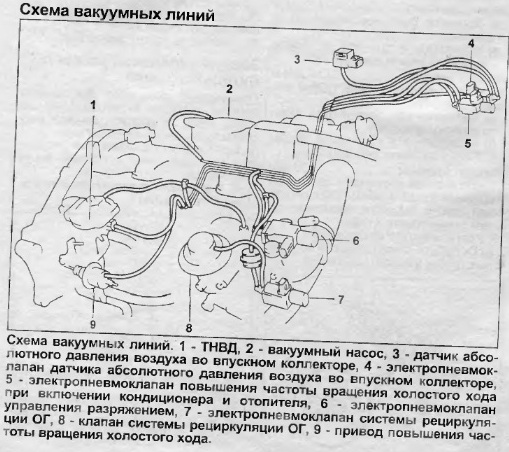

вот 2 схемы

Добавлено спустя 1 минуту 53 секунды:
всё это легко упрощается до 1 клапана на повышение холостых оборотов, остальное не нужно.

Спасибо))))))

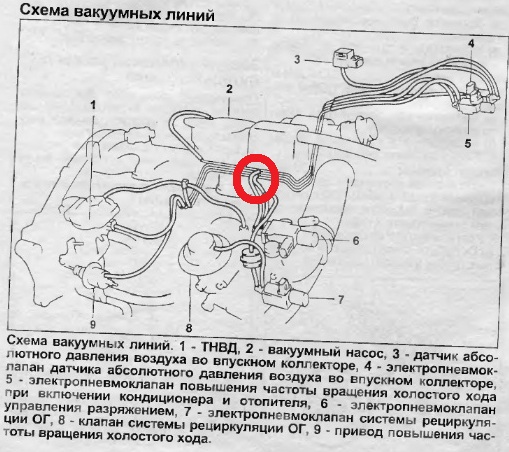

Нее могу разобраться.. вот красным выделено, как там соединяется? На той схеме2, самое важное выделено пунктиром. У меня нет железных трубок на головке, только шланги и тройники. Мне соединить без железных трубок надо бы.
