 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 11 янв 2012, 14:16
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 24 авг 2010, 03:00
Сообщения: 106
Тем: 13
Откуда: ОМСК
Машина: Toyota Vista Ardeo
О машине: ARDEO 1999 3S-FE 4WD
Репутация: 1
Рекламные ссылки. Показывается только незарегистрированным пользователям


Я обязательно всё расскажу с фотоотчётом как проверю точность показателей и т п!
Но сначала надо разобраться куда примотать этот повод)
Посмотрел то что описал MadLord, но если честно так и не понял к какому проводку зацепиться.. теперь у меня вообще каша в голове - получается датчика два, а провод у меня один, надо понять какой провод именно идёт на индикатор!!
Если есть ещё мнения пишите!!!!!

_________________
ARDEO 1999 3S-FE 4WD


Вернуться к началу
 Профиль Отправить email
Ответить на тему

 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 11 янв 2012, 15:02
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 05 июл 2010, 03:00
Сообщения: 1118
Тем: 2
Откуда: Амурская обл.
Машина: Toyota Vista Ardeo
О машине: VISTA продана теперь WISH,1ZZ, 2008г.
Репутация: 210
Привет цепляйся к датчику с левой стороны где фильтр и топливный насос, у меня тоже 4 wd когда менял фильтр смотрел датчик там стоит реостат. А в баке у нас действительно
посередине выдавлено углубление под кардан а полвинки между собой связаны трубками для перелива.

_________________
Да-да, знаю. Страдивари скрипки для лохов делал, а для реальных пацанов — барабаны!


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 11 янв 2012, 15:20
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 24 авг 2010, 03:00
Сообщения: 106
Тем: 13
Откуда: ОМСК
Машина: Toyota Vista Ardeo
О машине: ARDEO 1999 3S-FE 4WD
Репутация: 1
уточнить бы конкретный проводок..

_________________
ARDEO 1999 3S-FE 4WD


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 11 янв 2012, 15:35
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 05 июл 2010, 03:00
Сообщения: 1118
Тем: 2
Откуда: Амурская обл.
Машина: Toyota Vista Ardeo
О машине: VISTA продана теперь WISH,1ZZ, 2008г.
Репутация: 210
uraStav уже написал W-Bi (бело-синий).

_________________
Да-да, знаю. Страдивари скрипки для лохов делал, а для реальных пацанов — барабаны!


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 11 янв 2012, 15:50
Не в сети
бывалый
Аватара пользователя

Зарегистрирован: 29 апр 2009, 03:00
Сообщения: 2345
Тем: 32
Откуда: Новосибирск
Блог: Посмотреть блог (18)
Машина: Toyota Vista
О машине: 1ZZ-FE, ZZV50, 99г, без тахо и тв
Репутация: 732
NIK475 писал(а):
получается датчика два, а провод у меня один, надо понять какой провод именно идёт на индикатор!!

на индикатор на 4WD идут 4 провода:
пин 15 - датчик уровня топлива(пин 3) и датчик уровня топлива дополнительный(пин 2), коричнево-белый
пин 16 - датчик уровня топлива(пин 2), бело-синий
пин 17 - датчик уровня топлива дополнительный(пин 3), бело-зеленый
пин 18 - датчик уровня топлива(пин 1) и датчик уровня топлива дополнительный(пин 1), ядовито-зеленый - черный

на 2WD все тоже самое, кроме того, что нет провода на 17 пине и проводов от дополнительного датчика, т.е.:
пин 15 - датчик уровня топлива(пин 3), коричнево-белый
пин 16 - датчик уровня топлива(пин 2), бело-синий
пин 18 - датчик уровня топлива(пин 1), ядовито-зеленый - черный

данные со всех датчиков поступают в мозги в панели, которые потом и отображают их на индикаторе....поэтому панели для 2WD и 4WD РАЗНЫЕ!....см. таблицу на вики...

_________________
Была :Toyota Vista ZZV50 99г. без тахо (капиталка собственноручно)
Сейчас: Mitsubishi Outlander CW5W, 05г., 2.4, CVT, MMCS, Rockford


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 11 янв 2012, 17:39
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 27 окт 2008, 04:00
Сообщения: 12675
Тем: 15
Откуда: Вятка
Машина: др. Японка
О машине: Toyota Prius 51
Репутация: 2380
А почему бы просто не использовать режим "Бак расчетный"?

_________________
Vista Ardeo 1999, SV50, D4, Мультик, TV...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 11 янв 2012, 21:33
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 24 авг 2010, 03:00
Сообщения: 106
Тем: 13
Откуда: ОМСК
Машина: Toyota Vista Ardeo
О машине: ARDEO 1999 3S-FE 4WD
Репутация: 1
бак расчётный я и сам без БК считал неплохо, а коли есть такая функция, то надо пользовать!!!
да и форумчанам хочу потом рассказать как чего работает, может г...но, а может и стоящая вещь!!

_________________
ARDEO 1999 3S-FE 4WD


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 11 янв 2012, 22:27
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 27 окт 2008, 04:00
Сообщения: 12675
Тем: 15
Откуда: Вятка
Машина: др. Японка
О машине: Toyota Prius 51
Репутация: 2380
Дак там тоже показания в большой степени зависят от первоначальной калибровки.

_________________
Vista Ardeo 1999, SV50, D4, Мультик, TV...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 12 янв 2012, 17:29
Не в сети
Любитель
Любитель
Аватара пользователя

Зарегистрирован: 14 фев 2006, 04:00
Сообщения: 90
Тем: 2
Откуда: Санкт-Петербург
Машина: Toyota Vista Ardeo
О машине: 3S-FSE 1998
Репутация: 4
Vyatich писал(а):
А почему бы просто не использовать режим "Бак расчетный"?

Сам использую бак расчетный,долго подбирал поправку.Зато сейчас на заправке можно сказать заправщику мне 34 литра и он в шоке когда в конце заправки бензин стоит чуть ли не вровень с горловиной.Провод не пробовал цеплять,лень искать.Мне кажется,что куда подключить можно найти за спидометром.


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 12 янв 2012, 18:18
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 26 июл 2010, 03:00
Сообщения: 399
Тем: 1
Откуда: Новосиб
Машина: Toyota Vista Ardeo
О машине: sv55 3sfe мультивижин
Репутация: 143
sen писал(а):
Vyatich писал(а):
А почему бы просто не использовать режим "Бак расчетный"?

Сам использую бак расчетный,долго подбирал поправку.Зато сейчас на заправке можно сказать заправщику мне 34 литра и он в шоке когда в конце заправки бензин стоит чуть ли не вровень с горловиной.Провод не пробовал цеплять,лень искать.Мне кажется,что куда подключить можно найти за спидометром.

На плате спидометра обе дорожки с обоих датчиков сходятся вместе через диоды и резистор в одну, вот к ней и нужно подпаять твой проводок, извини но времени нет снимать панель и фотографировать всё это хозяйство :oops: если очень уж надо на выходные выйду сделаю.

_________________
Делай что хочешь всё равно потом пожалееш. (с)[album]Изображение[/album]


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 12 янв 2012, 19:21
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 24 авг 2010, 03:00
Сообщения: 106
Тем: 13
Откуда: ОМСК
Машина: Toyota Vista Ardeo
О машине: ARDEO 1999 3S-FE 4WD
Репутация: 1
sinor2001 писал(а):
если очень уж надо на выходные выйду сделаю.

если не сложно то буду очень благодарен!!!!!! :oops: :smile:

_________________
ARDEO 1999 3S-FE 4WD


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 13 янв 2012, 09:55
Не в сети
бывалый
Аватара пользователя

Зарегистрирован: 29 апр 2009, 03:00
Сообщения: 2345
Тем: 32
Откуда: Новосибирск
Блог: Посмотреть блог (18)
Машина: Toyota Vista
О машине: 1ZZ-FE, ZZV50, 99г, без тахо и тв
Репутация: 732
вот тут еще можно посмотреть как подключали датчик...

_________________
Была :Toyota Vista ZZV50 99г. без тахо (капиталка собственноручно)
Сейчас: Mitsubishi Outlander CW5W, 05г., 2.4, CVT, MMCS, Rockford


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 17 янв 2012, 13:40
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 26 июл 2010, 03:00
Сообщения: 399
Тем: 1
Откуда: Новосиб
Машина: Toyota Vista Ardeo
О машине: sv55 3sfe мультивижин
Репутация: 143

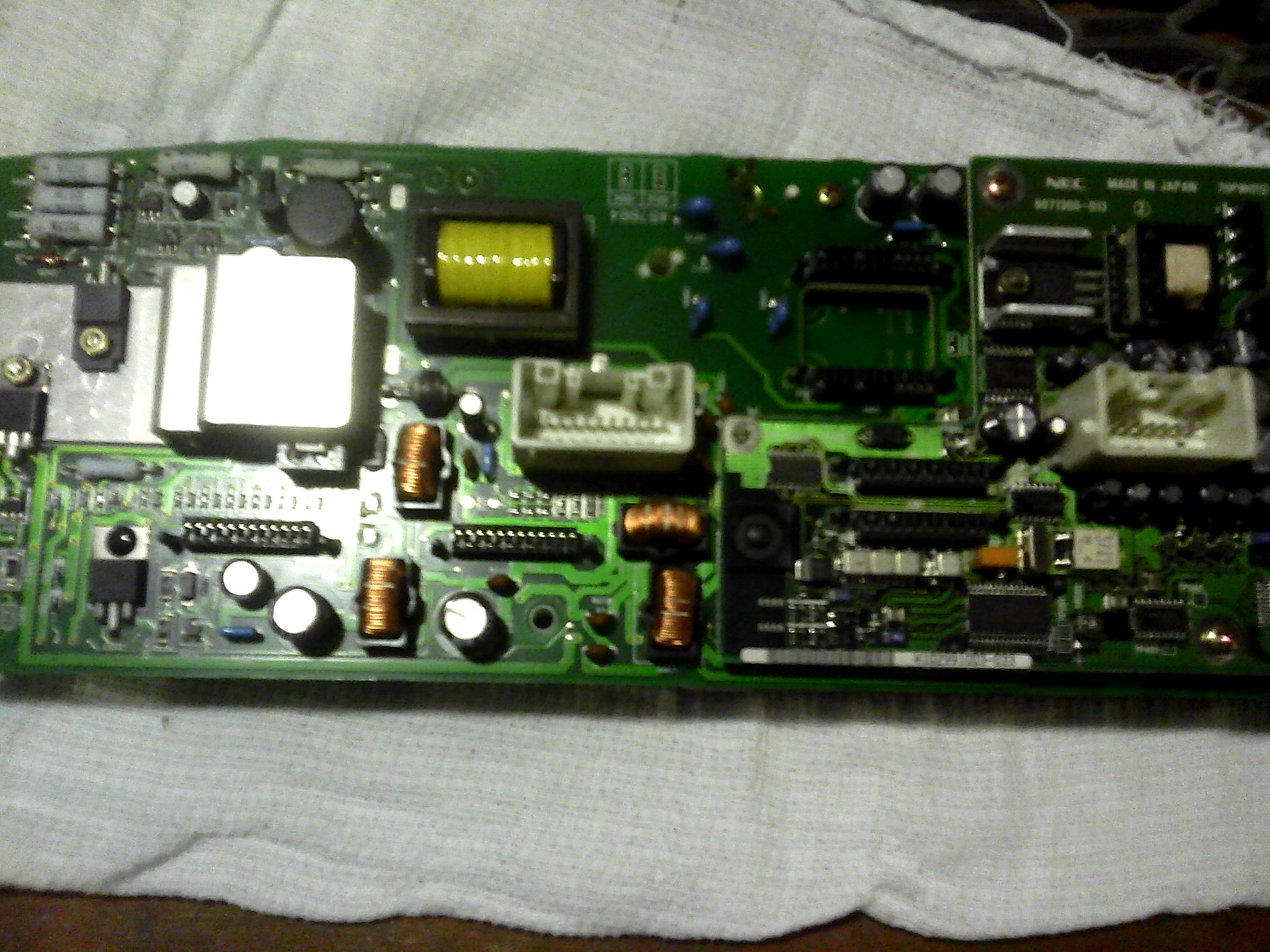

Заранее прошу прошения за качество снимков, ну не у меня опыта в микро съёмках, первое фото общий вид плацдарма возле большой фишки, паять ничего не нужно на первом и втором контакте чёрной колодки итоговый сигнал с датчиков, качество швах но по моему понятно.


Вложения:
Общий вид.jpg
Общий вид.jpg [ 679.11 КБ | Просмотров: 1075 ]
002.jpg [ 773.44 КБ | Просмотров: 1075 ]

_________________
Делай что хочешь всё равно потом пожалееш. (с)[album]Изображение[/album]
Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 17 янв 2012, 13:42
Не в сети
бывалый
Аватара пользователя

Зарегистрирован: 29 апр 2009, 03:00
Сообщения: 2345
Тем: 32
Откуда: Новосибирск
Блог: Посмотреть блог (18)
Машина: Toyota Vista
О машине: 1ZZ-FE, ZZV50, 99г, без тахо и тв
Репутация: 732
это платы с 4WD?...

_________________
Была :Toyota Vista ZZV50 99г. без тахо (капиталка собственноручно)
Сейчас: Mitsubishi Outlander CW5W, 05г., 2.4, CVT, MMCS, Rockford


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Установка БК Multitronics RI-500
СообщениеДобавлено: 17 янв 2012, 14:07
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 26 июл 2010, 03:00
Сообщения: 399
Тем: 1
Откуда: Новосиб
Машина: Toyota Vista Ardeo
О машине: sv55 3sfe мультивижин
Репутация: 143
MadLord писал(а):
это платы с 4WD?...

Нет проблема у меня с этим панель от монопривода, я где то писал об этом, были бы снимки получше даж можно было бы отметить недостающие три детали.
