нет, сечения с головой, просто что бы исключить взаимные влияния.

у меня есть выносной ИК(разъем для него). На днях спаяю и отпишусь.

Добавлено спустя 9 минут 10 секунд:

Это решение по подключению к Тюнеру, а не магнитоле. Как он очищал питание от помех(для этого я подпаивался к магнитоле)-я не нашел. Он использует вроде только стабилизатор напряжения. Может в нем катушку повесил? Как вариант-да, спаять самому. Но я предпочел взять 100% очищенное питание, а не подбирать количество витков на феррите и емкость конденсатора методом тыка.
Также у его схемы есть один минус-он зависит только от АСС, что не очень удобно, если из машины уходишь ненадолго. Сбрасывается питание плеера, соответственно грузить заново устройство и выбирать трек лист.

Добавлено спустя 31 минуту 1 секунду:
у меня питание реализовано(еще не до конца) по этой схеме

Три положения -
I - плеер всегда включен (если ненадолго выхожу из машины-воспроизведение ставлю на паузу, возвращаюсь и не мучаюсь с повторным запуском)
0 - плеер всегда выключен (хотя он и выключается с пульта, на фига ему лишний раз под напряжением висеть пока еду)
II - ACC заглушил авто-он выключился. Завел-включил с пульта.

Приобрел себе WD TV Mini Media Player, http://www.nix.ru/autocatalog/hd_media_ ... 88600.html помогите как поставить к штатному ТВ Ардео

а в чем именно проблема? Читайте Фак, отчеты по установке поиском посмотрите. На конкретный вопрос ответить можно, а глобально и в общем - ознакомьтесь с материалами форума

Ребята..кто может быть подскажет как к штатной магнитоле подсоеденить мр3 плеер!!!просто не хочу парится со штатной..и покупать новую((




см. ниже фотоотчет и описание подключения

Вот- http://www.crown-club.ru/forum/viewtopic.php?f=9&t=2743 .Сам так на крауне делал,когда-то.

За это спс..но с фотками бы((

Продаются же мп-фм плееры которые подключатся к прикуривателю с усб входом, забыл название

Легко. Самые простые 2 варианта:
1. Купить фм-модулятор, его в прикуриватель, в него флэшку с музыкой, настроить одну частоту на нем и радио. Плюс: супер быстро, не надо голову ломать. Минус: все равно фонит.
2. Если есть тюнер, покупаем к нему rca для тойоты соответсвующего образца (до 2000/после 2000 года), подключаем тюльпаны, кидаем с багажника под полом вперед, выводим в нужное место (где более удобнее управлять потом), покупаем переходник для тюльпанов "мама-мама", с одной стороны того провода что кинули подсоединяем переходник, с другой стороны также купленный переходник мини-джэк (того размера что в плеере 2,5/3,5") на тюльпан (советую брать такой переходник проводной, а не в твердом пластмассовом корпусе, убьешь разъем на плеере). Далее включаем на магнитоле VTR и запускае музыку с плеера. Все работает. Помимо музыки также решается вопрос с радио (если оно есть в плеере), но нужен подлинее сам провод (миниджек-тюльпан), т.к. он антенной выступает. У меня именно такой вариант, но немного криво сделано, делал в спешке, поэтому как руки дойдут переделаю, заодно еще кое-чего присобачу и выложу отчет.

Себе делал так , как описал форумчанин OS. Всё работает уже 2 года.

Добавлено спустя 1 час 35 минут 49 секунд:
Попробую по памяти пошагово описать процесс.
1. Снимаем штатную магнитолу и разбираем. Необходимо добраться до основной платы (материнка) со стороны пайки.
2. На материнке есть 2 парралельных ряда ножек вдоль боковой стенки - это место "впайки" радиомодуля (коробочка полностью экранированная, в кожухе). С надписями там туго, лично я не помню чтоб их там видел, поэтому делал так:
- запитал магнитолу от внешнего источника 12В
- перевёл магнитолу в режим приёма радио
- с помощью высокоомных наушников на этих ножках нашёл 2 ноги, на которых относительно корпуса прослушивались характерные радиошумы - это выход с предварительного усилителя звукового сигнала радиотюнера.
- подпаял аккуратненько провода к этим ножкам (в паралель) - это будет правый и левый канал. Общий можно взять с корпуса.
- на обратные концы проводов прицепил разъём типа мини джек (маму)
- этот разъём закрепил термоклеем на лицевой панели магнитолы. Получилось симпатично
Принцип работы. Нужен кабель, на обоих концах которого будут разъёмы типа мини джек (папы). Один конец втыкаем во внешнее устройство (МР3, телефон и т.п.) в аудиовыход, куда обычно наушники включают. Второй конец в наш разъём (маму), магнитола должна быть в режиме "тюнер". При включении МР3-шника радио затыкается, и играет музыка с самого проигрывателя. Если хотим чтоб играло радио - вытаскиваем разъём из магнитолы. Можно было заморочиться и с кнопкой, но не стал делать, впринципе меня это не напрягает, так как использую проигрыватель только при дальних поездках. Единственный минус, это то что покупал я самый дешёвый проигрыватель, и он при зарядке музыку невоспроизводит. Т.е. играет пока хватает энергии аккумулятора, потом его надо заряжать.
Как то так... Так как это не первая и не последняя просьба описать самый бюджетный вариант подключения внешнего устройства к штатной голове, то на днях сниму свою и раскурочу для фотоотчёта.
Kastos, тебя такой вариант устроит?

Добавлено спустя 4 минуты 3 секунды:
Да, забыл, качество звука по сравнению с ФМ-модуляторами как земля и небо. Я бы сказал что даже по сравнению со звучанием стереорадиостанций - в разы.
Добавляю фотки:

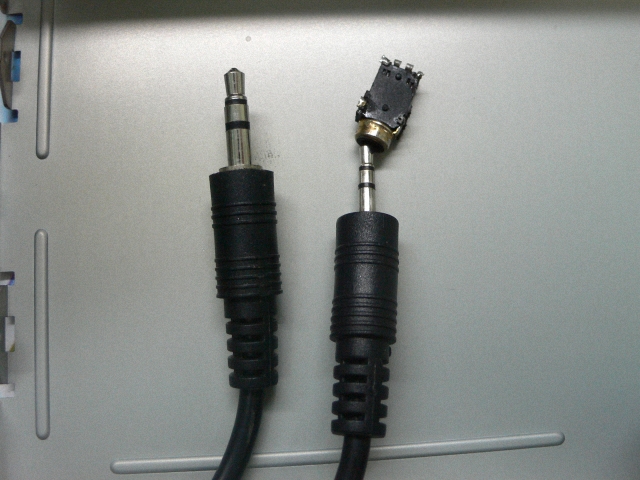

1. Разъёмы, которые использовал - миниджек (папа) 3.5 для плеера, миниджек (папа) 2.5 для майфуна, ответная сторона миниджека 2.5 (мама) для внедрения в голову

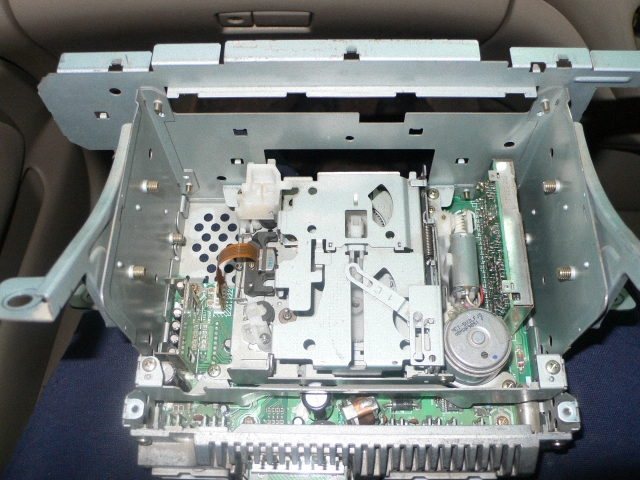

2. Внешний вид на половину раскиданного майфуна. С права от касетной деки коробочка - это радио модуль.

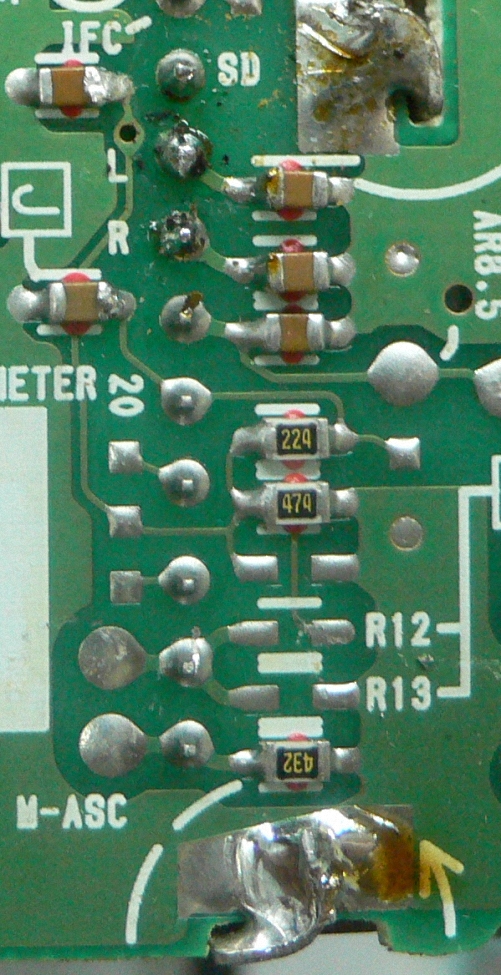

3. На обратной стороне платы место установки радио модуля. Ножки с обозначением R и L - нам нужны, соответственно правый и левый канал предварительного усилителя аудио сигнала с радио модуля. Общий провод берём с "массы".

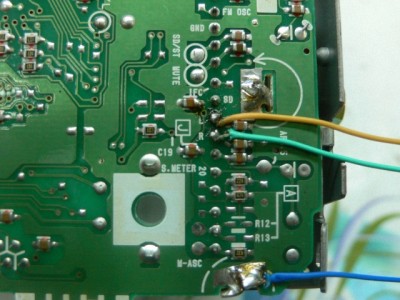

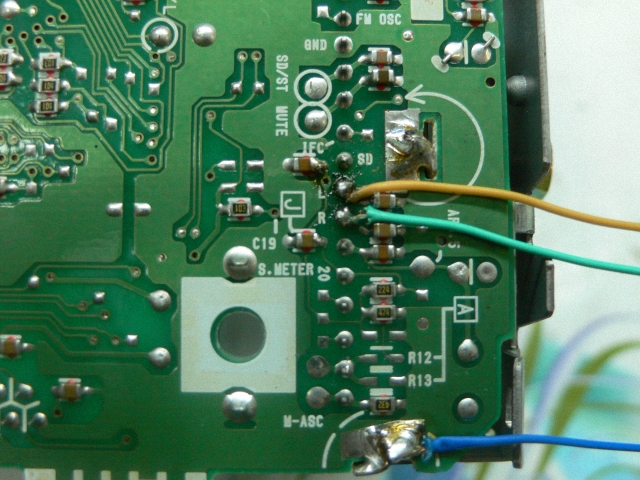

4. Так я припоял провода на плату. Обратнаясторона этих проводов паяется на разъём (маму)

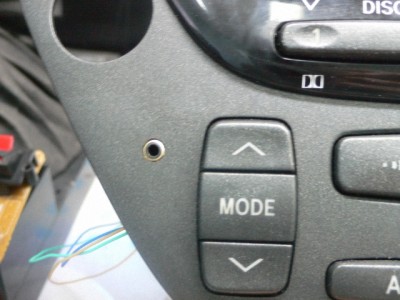

5. В это место я интегрировал разъём

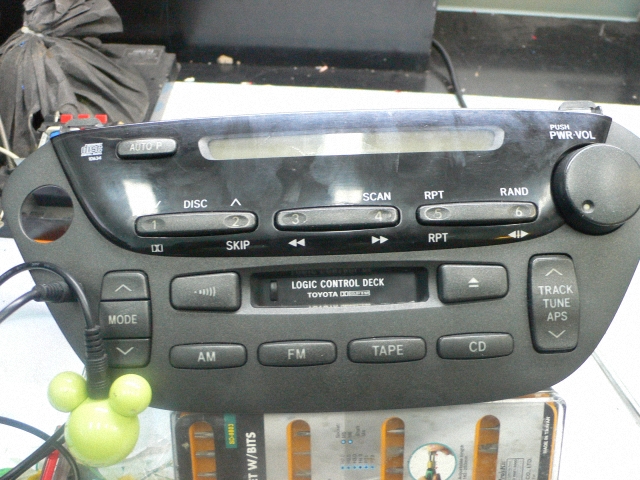

6. А это то что в итоге имеем. Зелёная хр...вина - это мой весёлый плеер, стилизованный под мики мауса . Дёшего и сердито. Дёргая за одно ухо увеличиваем громкость, за другое - листаем треки. Дочка уже на него глаз положила
Всё. Кому непонятно, задавайте вопросы.

Ну так это само собой, звук напрямую идет
А вот с плеером мне тоже не повезло - во время зарядки не прослушать, благо батарйки хватает хз насколько, никогда еще от недозаряда не вырубался.

Посмотри вот здесь, кстати Продавец с нашего форума и обещает Вистоводам скидочку.http://usbadapter.ru/

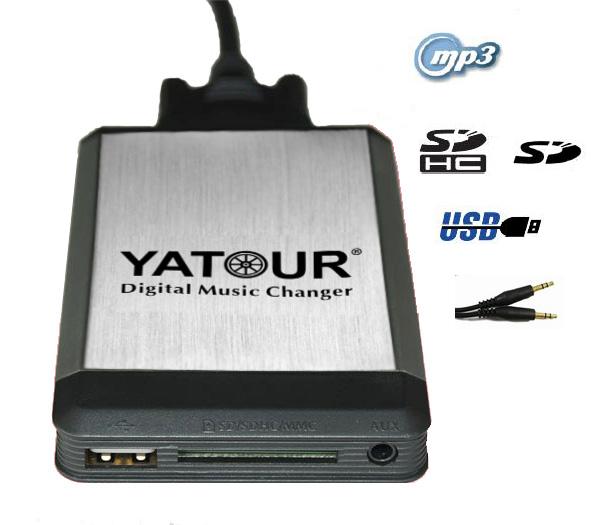

Предлагаем вам МP3 эмулятор СD-чейнжера.
Преимущества:
- Позволяет проигрывать МР3 файлы с USB флешек, карт памяти, переносных жестких дисков, имеет дополнительный вход для подключения внешних аудио источников (AUX IN).
- Аудио сигнал напрямую попадает в магнитолу через разъем CD чейнджера, без таких помех, как у FM трансмиттеров.

Плеер подключить - это лучше, чем ничего. Но есть свои минусы: когда заряжаешь - фонит, надо постоянно включать/выключать, чтобы включить на ходу что-то определённое - это вообще целое дело.

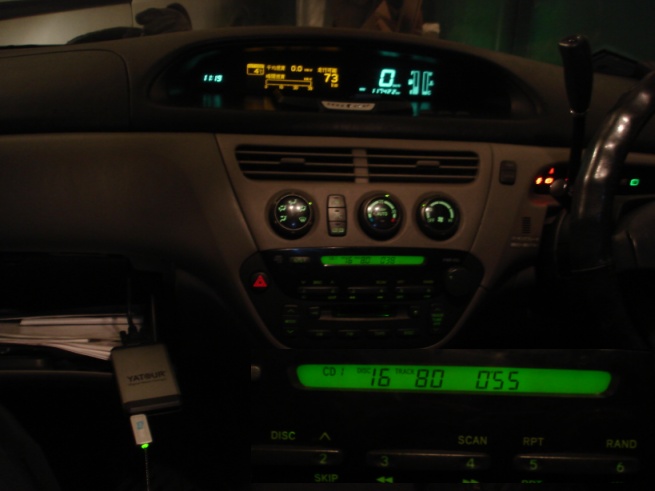

С эмулятором гораздо удобней, при включении зажигания - песня продолжает играть с места прерывания, удобно переключать папки и треки, отличное качество звука. За 2 месяца использования - ни одного глюка не было, пользуюсь флэшкой 8 гб, 20 папок около 5 гб музыки.
Проверенно в -40 работает без проблем.


П.С. Видит бог, пишу как пользователь этой штукой, а не как продавец.
