Привет. Ищу кого нибудь кто шарит в аудиотехнике. В домашней если что) Суть проблемы: есть активный саб который отказывается бубнить. Электроника судя по всему исправна (включается при подаче сигнала от ресивера) но при любом раскладе динамики молчат. Динамики исправны 100%. Внутри на здоровенной плите у него огромный трансформатор и кучка деталек (резисторов, емкостей и прочее) не сильно много на самом деле. Вторая плата со входами кросовером и тп вроде исправна (сигнал чует, саб включает). Напрашивается кончина усилителя в данной конструкции. Собстна я не шарю в усилителях нч и их конструкции. Мож кто знает основные причины поломок? Гугл мало помогает. А мастеров у нас днем с огнем.

Наверняка есть в городе автоконторы, кто занимается установкой (а значит и ремонтом...) автоакустики и автозвука. Это 100%% их тема, попробуй обратиться к ним. Сам понимаешь, дать тебе совет тут дистанционно, можно какой угодно и сколько угодно, а реально посмотреть-то можно только на живом железе. Да и простым "посмотреть" тут наверняка не закончится...
Как победишь - пиши!
...

Ну дело в том что саб домашний. И довольно мощный 500 вт. Я чинил усилки автомобильный, там схожих деталей мало. В автомобильном много деталек маленьких. А тут негусто и здоровенные. Думается если примерно знать что смотреть, то можно найти неисправность. В автомобильных обычно питание горит. Там и видно и транзисторы звонятся. А в этом на вид все отлично. Подгоревших, вздувшихся и тп элементов нет. Просто в этом усилителе я даже примерно схемы не знаю, только если по дорожкам гадать сидеть че куда идет.

500Вт - это конечно солидно.
А на выходе что стоит? Сборка полупроводниковая или транзисторы?
Он как-то звуками себя в динамиках проявляет? типа фонит\гудит\щелчки есть если на входных цепях щупом прикасаться?
P.s. Ты Цешкой (тестером) владеешь?
...

Динамики полностью молчат. На выводах к ним нет сигнала. Промерил. Грешу на цепи питания усилителя мощности. Трансформатор гудит вроде тихонько, кажись работает. Напругу не промерял на нем еще. Транзисторов не видел вроде, надо повнимательнее изучить. В глаза бросаются две емкости по 4800 мкф. Судя по всему они и сидят на питании. Оно похоже биполярное. Думаю промерить на них напругу, одно фигова не знаю сколько должно быть, схем не найти от него. Может только шильдик найду на трансформаторе. Похоже цепь усиления очень простая, остальное сидит в цифре на входных каналах.

Добавлено спустя 1 минуту 43 секунды:
Помнится на радиотехнике у-101 один канал отпадал. Дак вот на нем тоже емкость на питании мозги любила.

Реально, по-простому если, если даже в схему и монтаж не вникать, питание на УНЧ не должно превышать напряжение указанное на электролитах на его выходе, они всегда просчитываются с запасом, посмотри там указано должно быть на электролитах, например 4800мкф 25в, значит где-то мах18-20вольт должно быть расчетно в питании УНЧ. Если больше, то и питание может быть\разгоняться больше. Это чтоб было ясно, какой диапазон выставить на цешке при измерении, чтоб ее не спалить...
Если на динамиках "нет жизни", а сами-то они живые?
Полюбому катушки должны сопротивление показывать, например 4 ома или 8, или 16.
Питание бортовое на машине при незаведенном ДВС, когда саб включаешь, сильно просаживает?
Если никак, то вероятнее всего, что питание на саб не идет, должно немного просаживать\брать, даже при минимальной громкости звука.
...

В большинстве случаев в УНЧ летят выходные каскады, из-за перегрузок. Динамики неправильно включили, громкость побольше сделали и вуаля. Что-то конкретное трудно сказать, не зная о чём речь. Ты хоть название своего чуда техники скажи.

По ходу, он спать пошел.
А пишет вот : ...Ну дело в том что саб домашний...
Так что не угадаем.
Ладно, пойду и я покимарю.
Всех благ1 ...

Саб Monitor Audio Fb-210. 500 ватт, две головы в противофазе как я понял. Я думал я написал) динамики живые - напрямую с ресивера играют. Естественно слабо, естественно без среза по частоте. Все что могут все поют. Динамики офигенные там. По емкостям дома буду посмотрю. Ну и фотки скину.

Добавлено спустя 2 минуты 35 секунд:

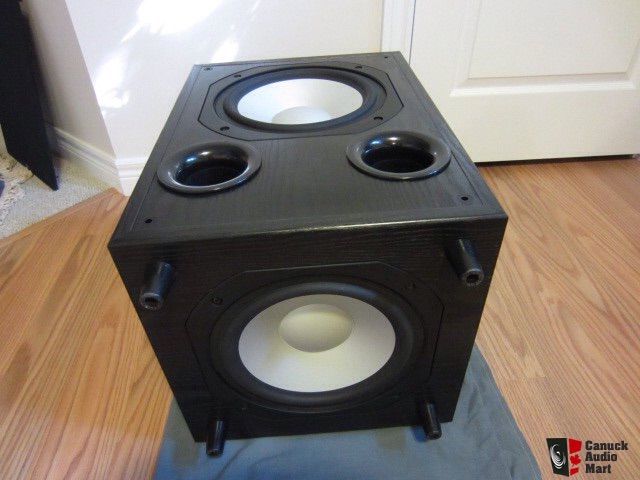

Фото самого саба. Схемотехники в интернете не нашел. Дома сфотаю.

Схему, наверное, не найдёшь. Если сможешь сфотографировать разборчиво плату с двух сторон, то можно попытаться общими усилиями починить.

Смогу. На зеркалку щелкну для подробности. Завтра съезжу к одному фломастеру, на диагностику отдам. Если не найдет причину тоды будем разбираться на пальцах. Конкретно на ремонт отдавать не хочу, а то может это растянуться на недели.

Добавлено спустя 10 часов 12 минут 26 секунд:
Блин тока хотел делом заняться,а мультиметр возьми да разрядись.

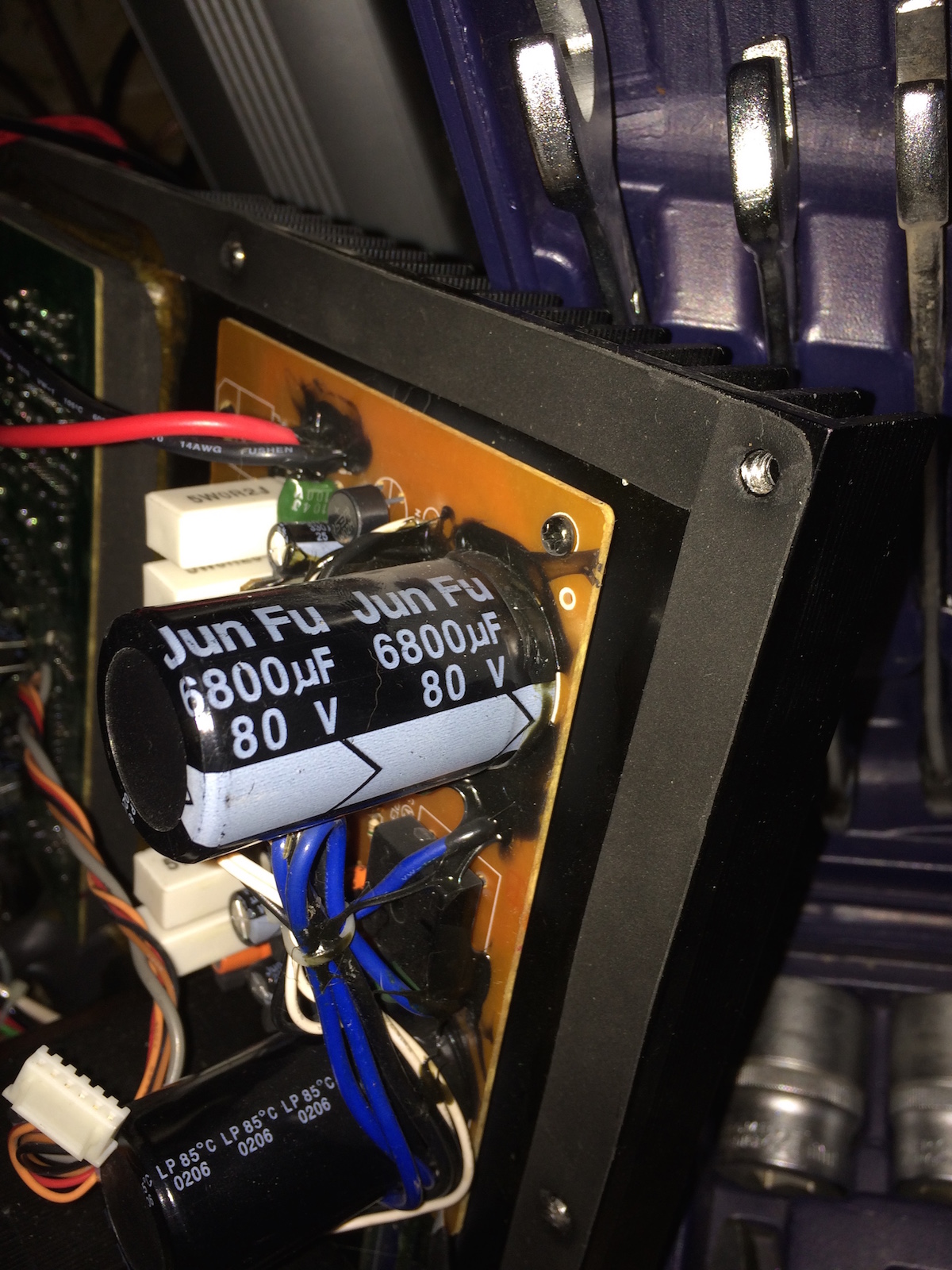

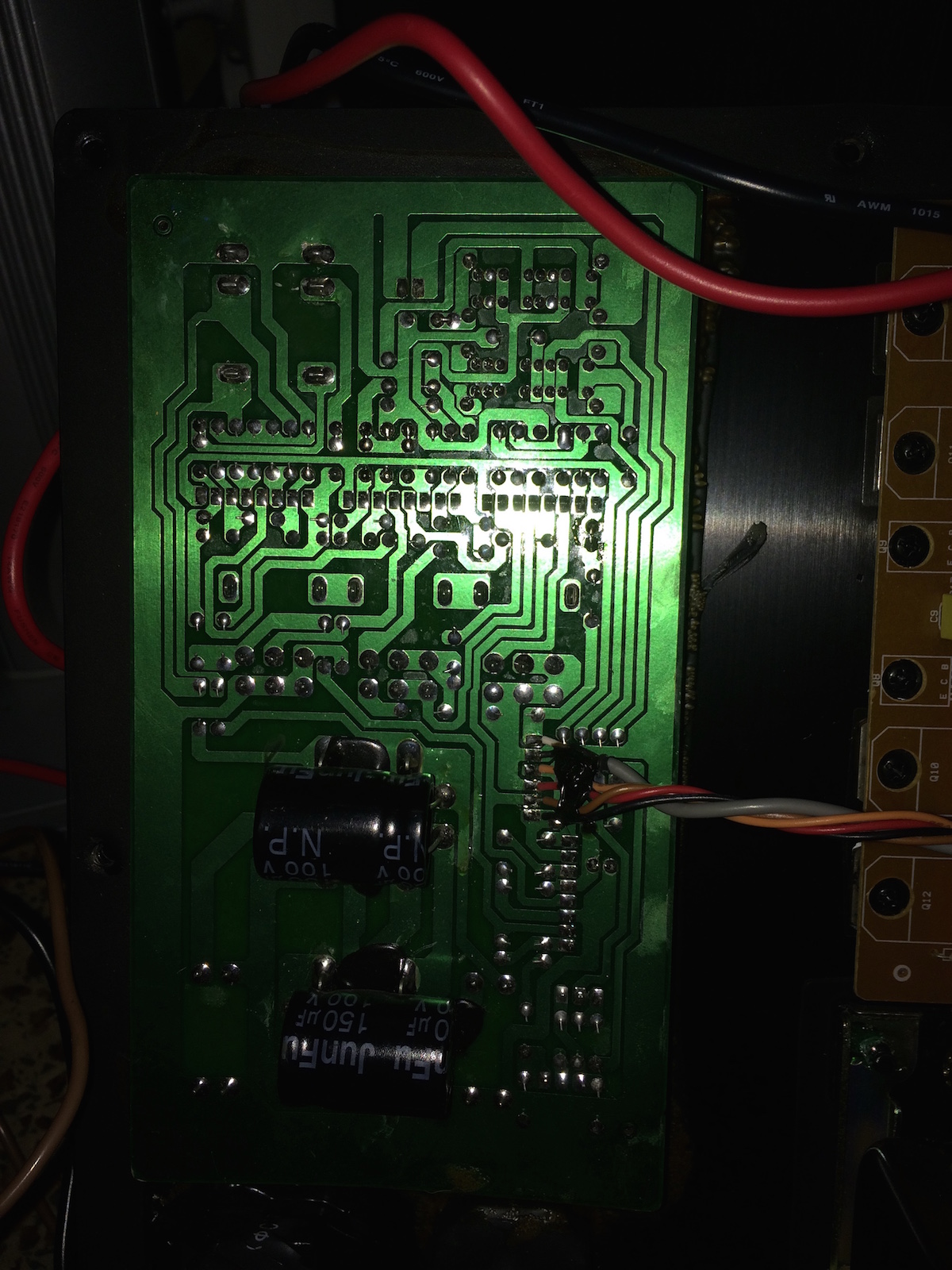

Короче сфоткал кой че, плату пока не откручивал, да оно в принципе итак видно все содержимое

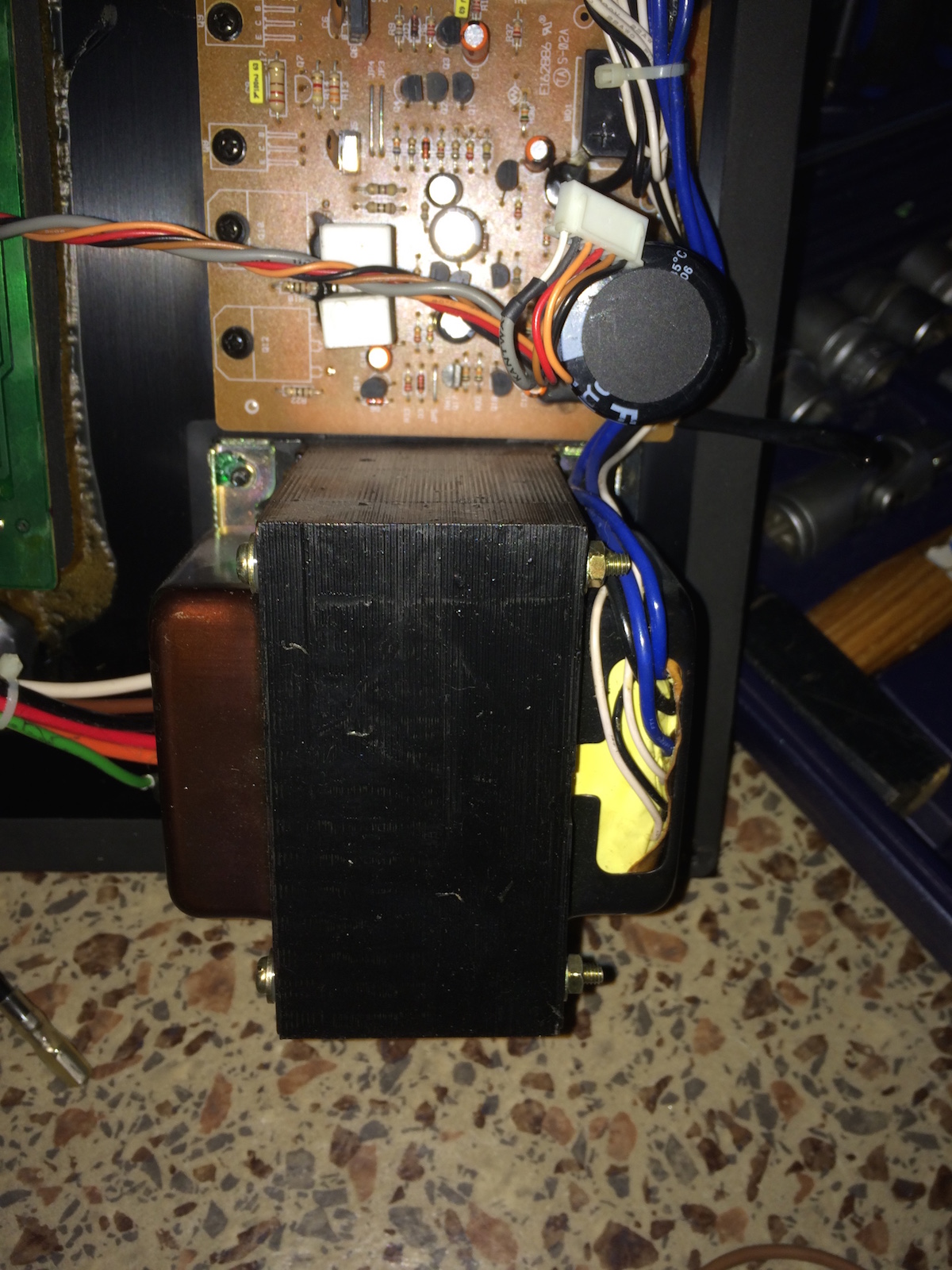

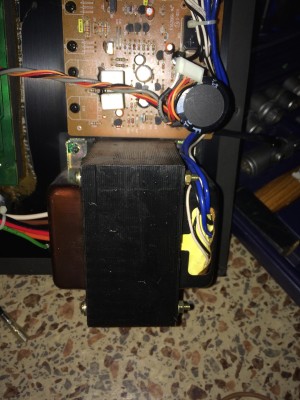

Транс на 2 напряжения рассчитан, видимо поэтому у него обмоток как у дурака фантиков.

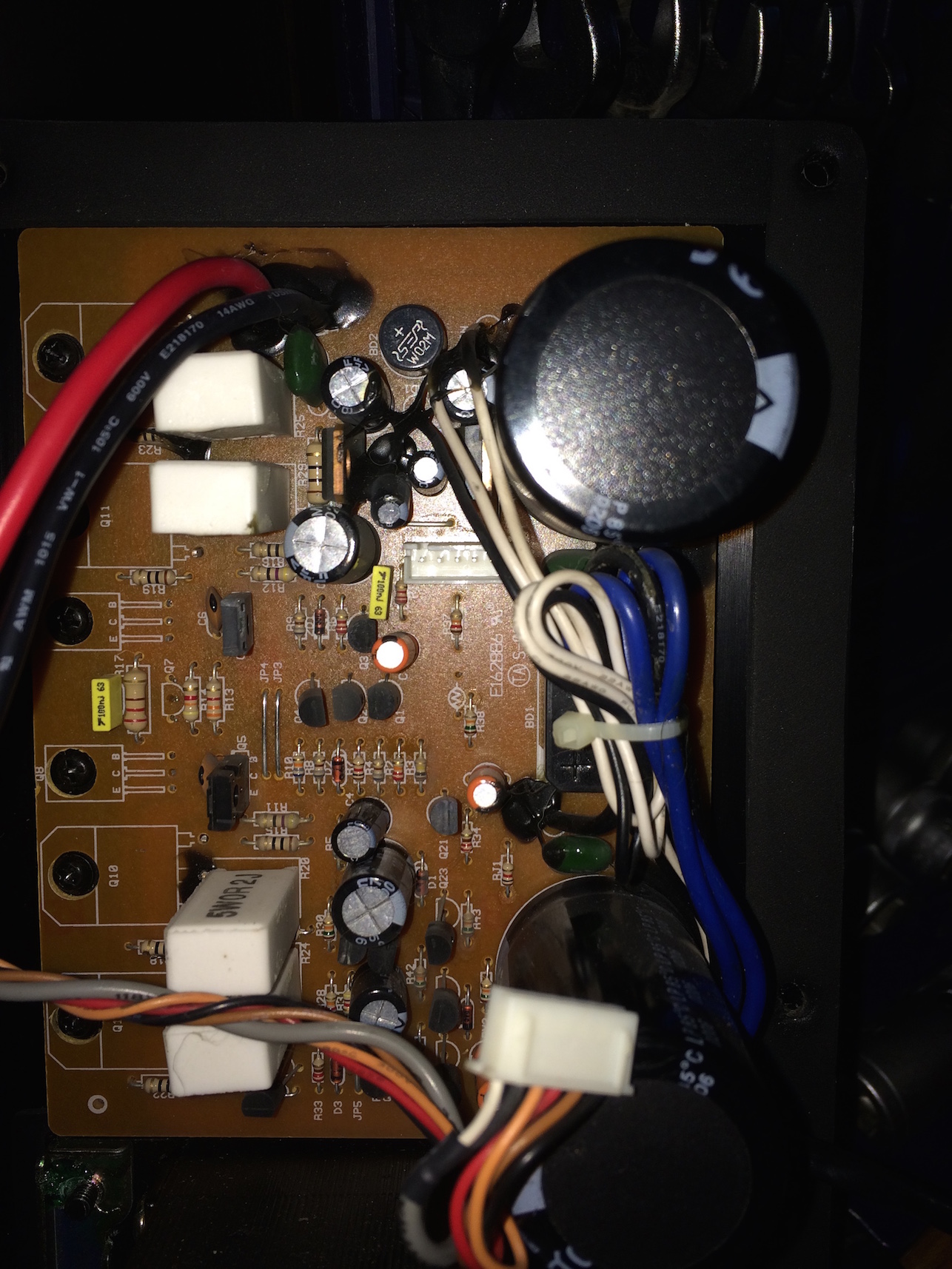

Силовых транзисторов похоже 6 штук. Они прикручены к радиатору неспроста я думаю
Питание на плату фильтров приходит, так как она работает, включается когда поступает сигнал на входы. Транс получается исправен.
Кое где видно черную размазню - это компаунд, мне сперва показалось как будто подгар.
Странно как то звонятся транзисторы. На сколько я понял емиттер - база и коллектор - база должны звониться в каком то одном направлении? На вид все очень хорошо, все цело.

Переходы база-коллектор и база-эмиттер должны звониться как диоды. Прямое сопротивление маленькое, а обратное - большое. При прозвонке необходимо отключать транзисторы от всего остального, для исключения влияния на замеры остальных элементов схемы. Транзисторы на радиаторе и есть выходной каскад.

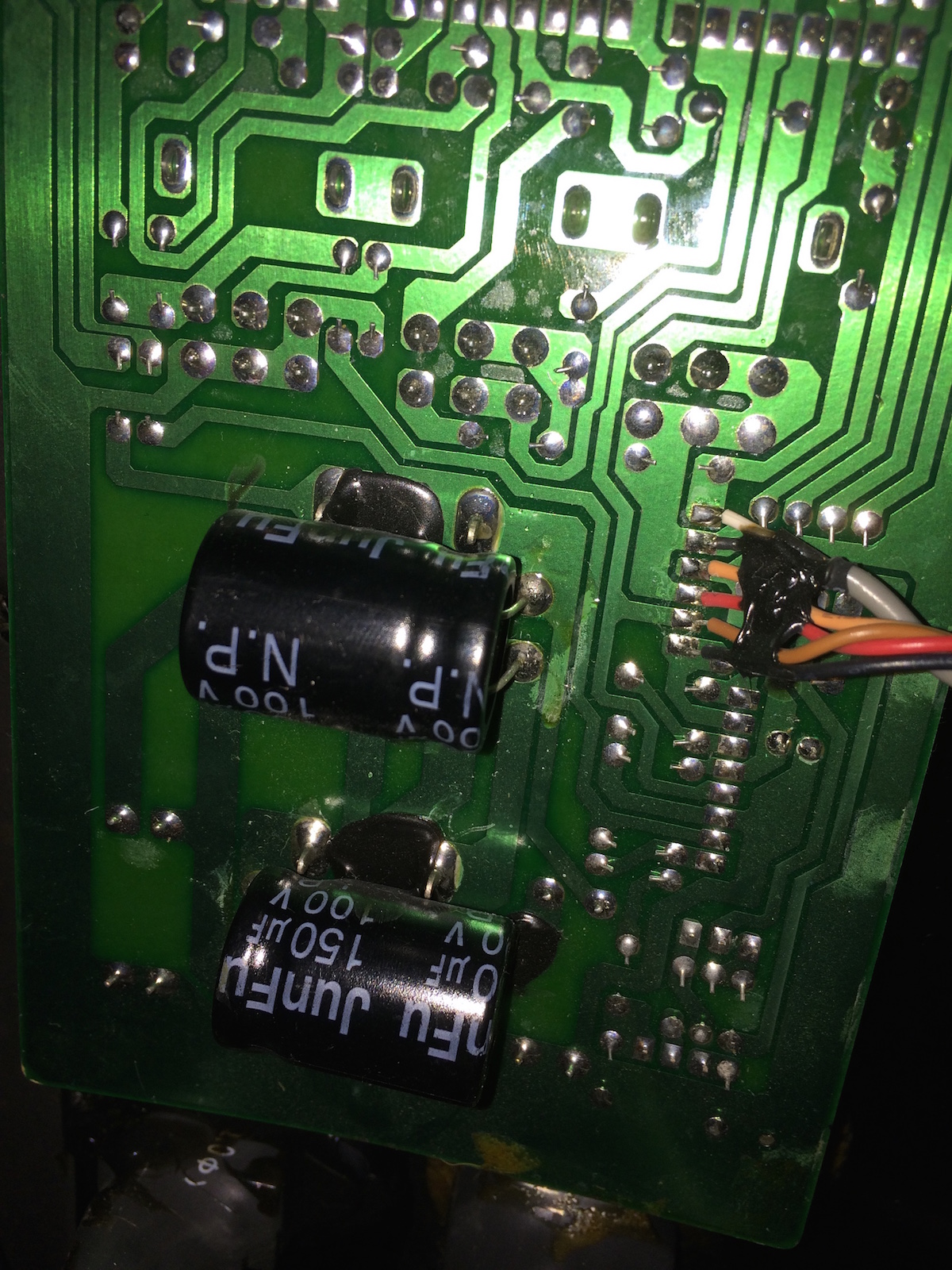

Ну они примерно так и звонились как ты описал. Даже не снимая с платы. Кондеры вроде в порядке. При замере сопротивления заряжаются и сопротивление плавно растет до предела. Напругу померять не успел - мультик разрядился).

на включенном смотри где напруга теряется

Проблема в том что напруга там довольно большая, модет и пи****уть) напрашиваются кондеры или транзиторы. Еще вроде разглядел там пару зендер (или зенер) диодов. Непонятно какую роль они там выполняют, но видел в интернете как на колонках microlab из за него не было питания на блоке усилителей. Судя по тому что колонки вообще ни звуа не издают, а входня плата работает, похоже просто питание отрезало где то. До усилителей мощности ниче не доходит. При прощупывании компонентов тоже тишина. При замере на выводах к акустике полный ноль. Никаких сигналов.
