Спасибо большое, пока не сильно много понятно, но буду разбираться. Я так понимаю с начало надо эту микруху купить. Вот еще интересно, что бы плата не грелась "импульсники" ставят в место чего то, тоже бы чего куда запаять? мукруху найду обязательно напишу, а то сам не разберусь!

Если что в л.с пришлю скайп. Не понял про "импульсник".

Вот одни сплошные, хорошие новости!!! Ищем микросхему!!!

Добавлено спустя 6 минут 21 секунду:

Вот здесь viewtopic.php?p=249578#p249578
Надо чтобы выкинуть среднюю плату и вентилятор, как я понял! Больше конечно вентилятор напрягает, то есть его гудение!

Опишите что хотите сделать, какой мафон стоит, до рейстал или позже. До рейстал с мультиками где то еще у меня валялись, можно покумекать.

Мафон до рестайл,собственно у меня их два, один на запас. Еще есть просто три платы, для работы мультика. Собственно родной мафон играет просто Г...... по сравнению даже с самым простым пионером. Собственно к майфуну "напрамую к дисплею" ( тоесть к проводам по которым идет видео сигнал) подключено еще три источника видео: камера, цифровое тв и еще одна китайская коробка позволяющая через вай-фай зеркалить телефон на дисплей. Дак вот чтоб все это работало нужно обязательно нажимать на кнопку ТВ. Нужно выкинуть штатный майфун, поставить обычный пионер и чтобы сохранить вышеописанные функции.

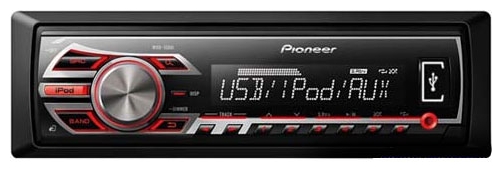

Pioneer MVH-150UB

Там все просто, японцы в свое время по непонятным причинам не найдя ни чего лучше как поставить по дежурному питанию и линии пять вольт маломощную КР ЕН5, вот она и греется как утюг и ее надо обдувать вентилятором.
Я ее выкидывал и ставил вот это: http://habrastorage.org/storage2/7b1/57 ... 83e1e7.jpg
http://hsto.org/storage2/a6e/1b1/7e9/a6 ... fabccb.jpg
Если от родного мафона и усилитель не нужен, то можно и эту плату выкинуть, хотя он я вам скажу сделан качественно, особенно каскад предусилителя( полная развязка каналов по земле).
С остальным в последнем посте все решаемо.
Можно вообще все выкинуть что касается мультика и сделать полноценную навигацию и мультимедиа с диагностикой на основе андроид ОС.

Если и уселок выкинуть то мультик работать не будет, потому как с него идет шина данных, без нее дисплей не хочет включаться. Что же касается PC Car то это не мой вариант ( бабла на это нет). Есть все выше указанное, нужно собрать все в кучу, что бы работало. Что же касается диагностики есть китайский шнурок VAG-COM и бук с TECU III этого пока вполне достаточно.

Будет, ни чего с усилка не идет.

странно специально пробывал не втыкал фишки в уселок и дисплей при этом не работал. то есть можно оставить только одну нижнюю плату?

Усилок распаян на средней плате с радиатором.

А ну да все верно, на средней плате. Ладно ясно ищем микруху для распайки.
Дак микрухи эти разные бывают 6qx2, 3zx3, oux1, 4wx5 и т.д. какую покупать?
Вот одну нашел в одном из наших магазинов завтра наверно прикуплю http://radiodetalki.ru/catalog/advanced ... 44&x=9&y=6

Добавлено спустя 19 часов 48 минут 39 секунд:

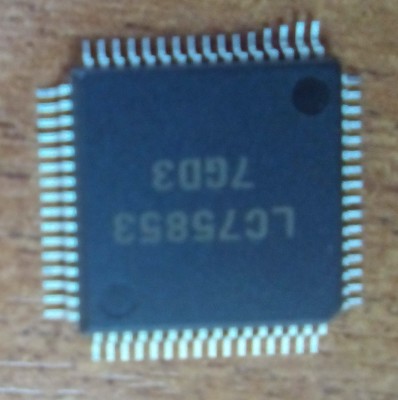

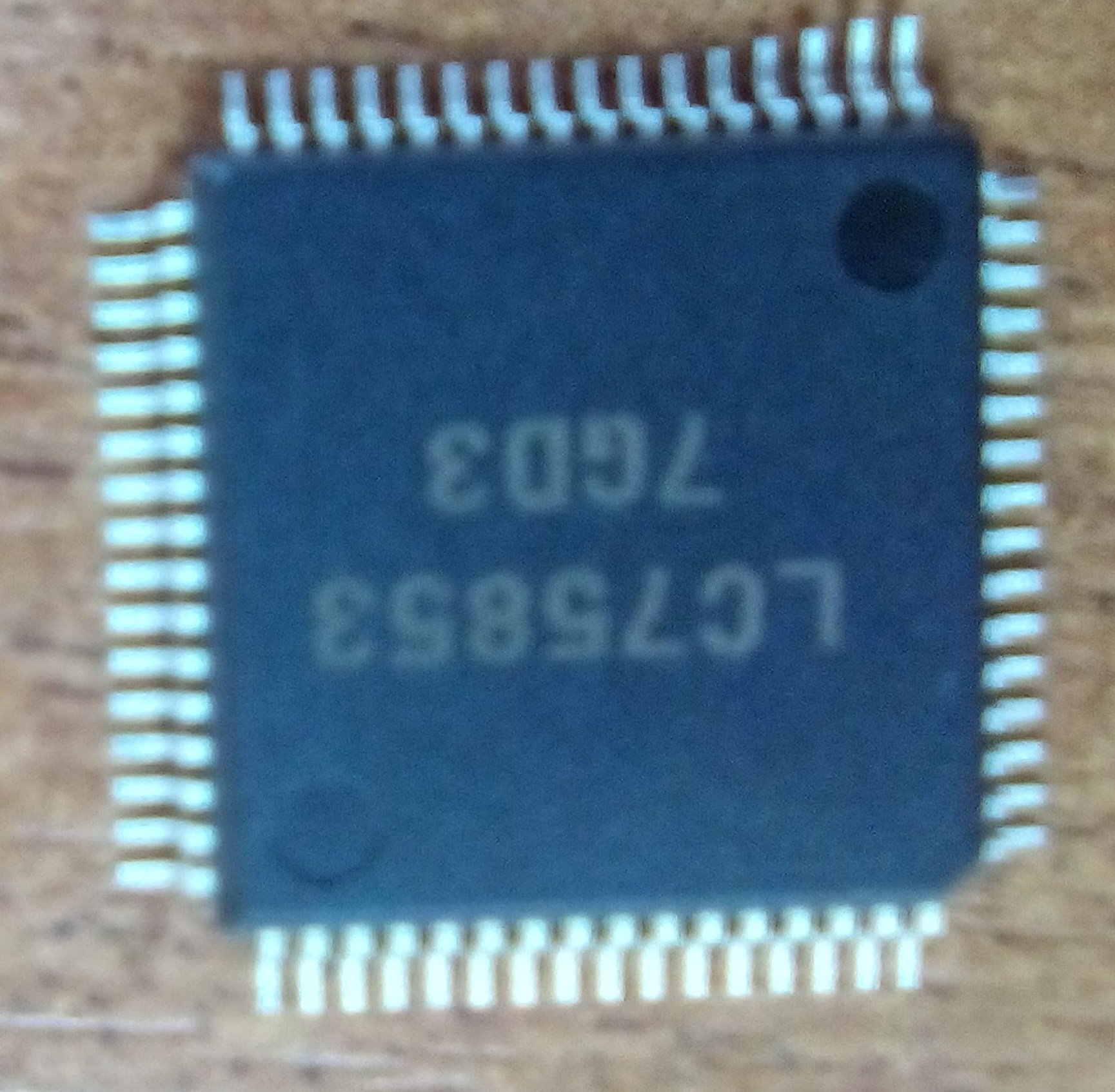

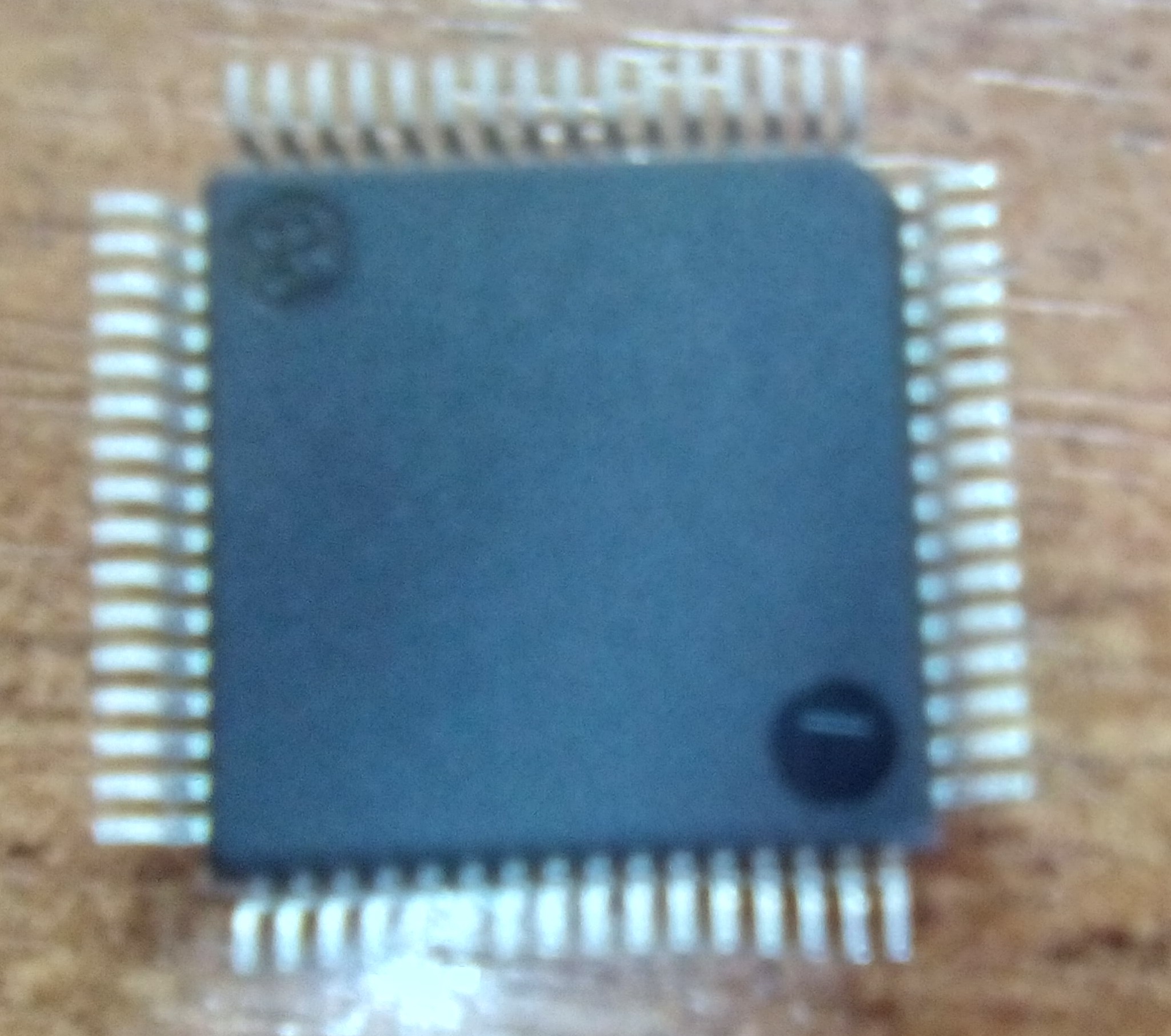

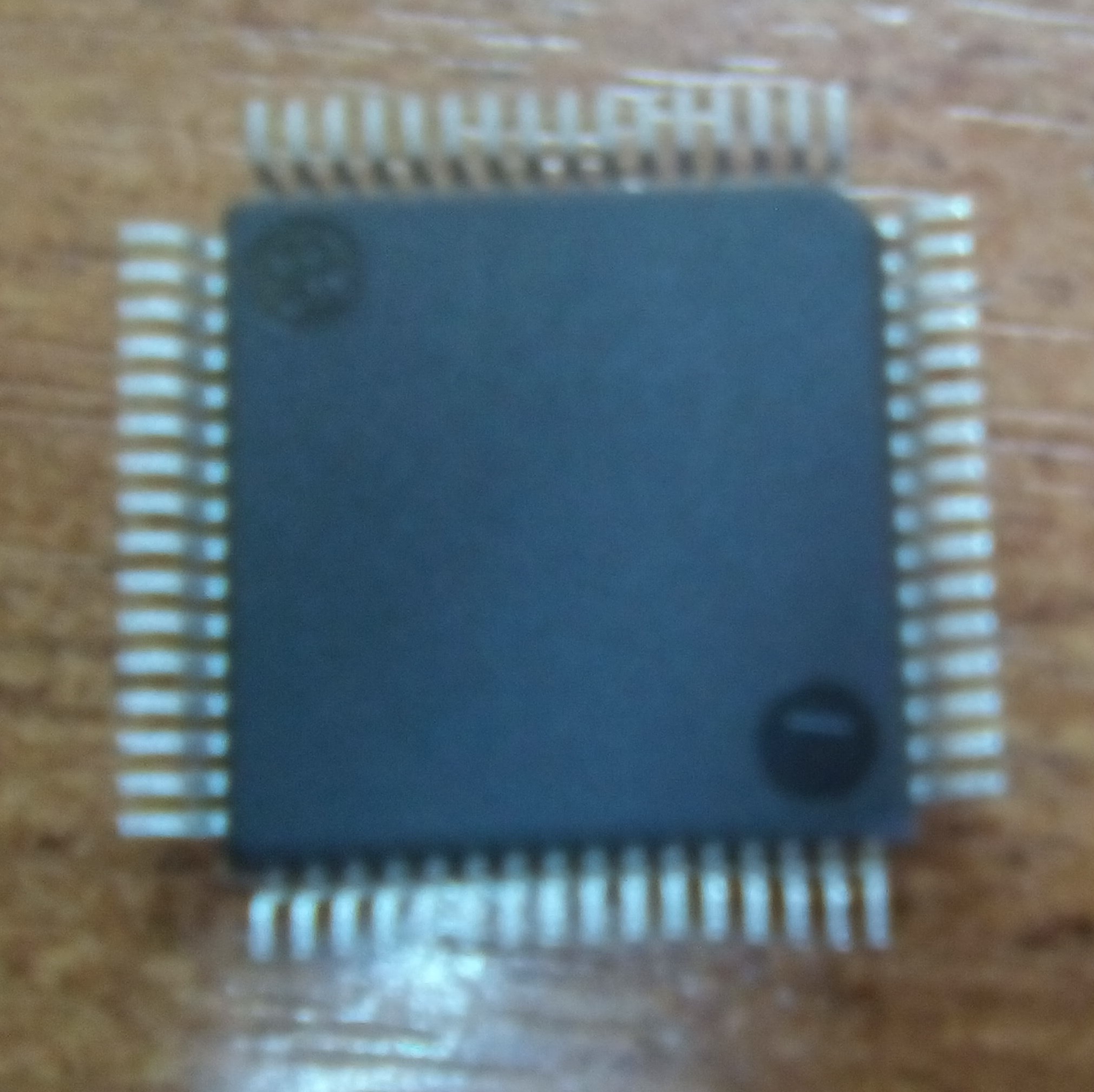

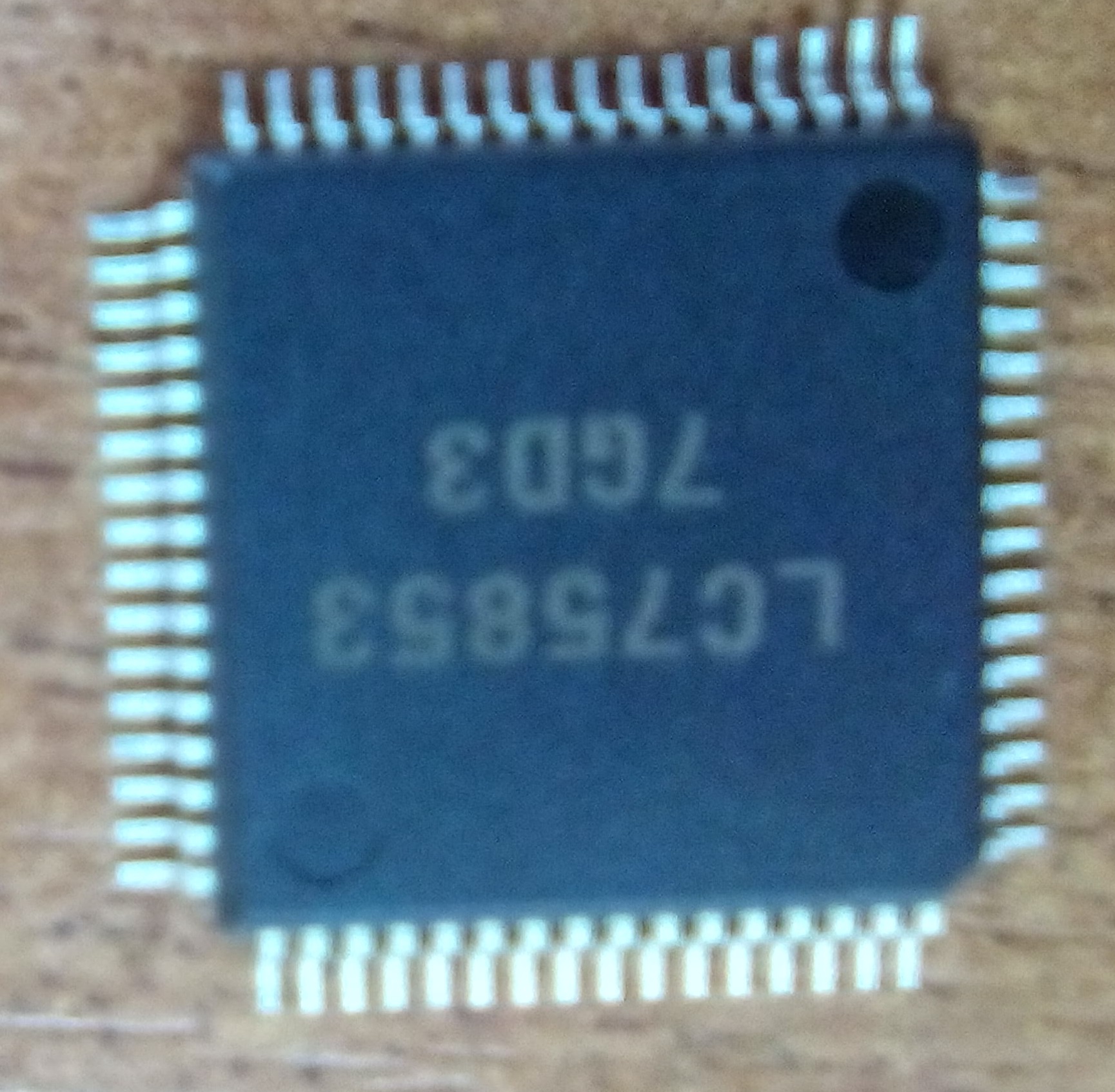

Микруху купил! Как подключать и как ноги считать? Чтобы камера без заморочек и другие источники видео сигнала???

Добавлено спустя 22 минуты 32 секунды:

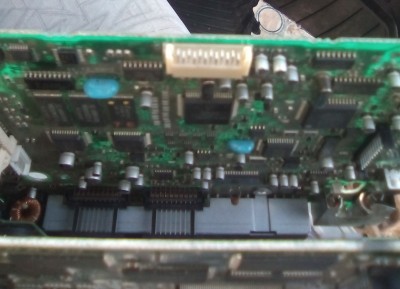

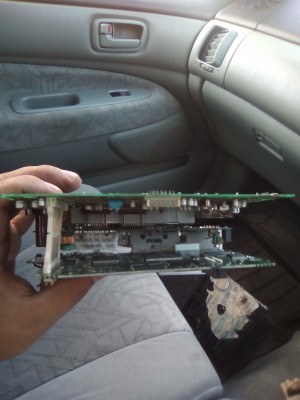

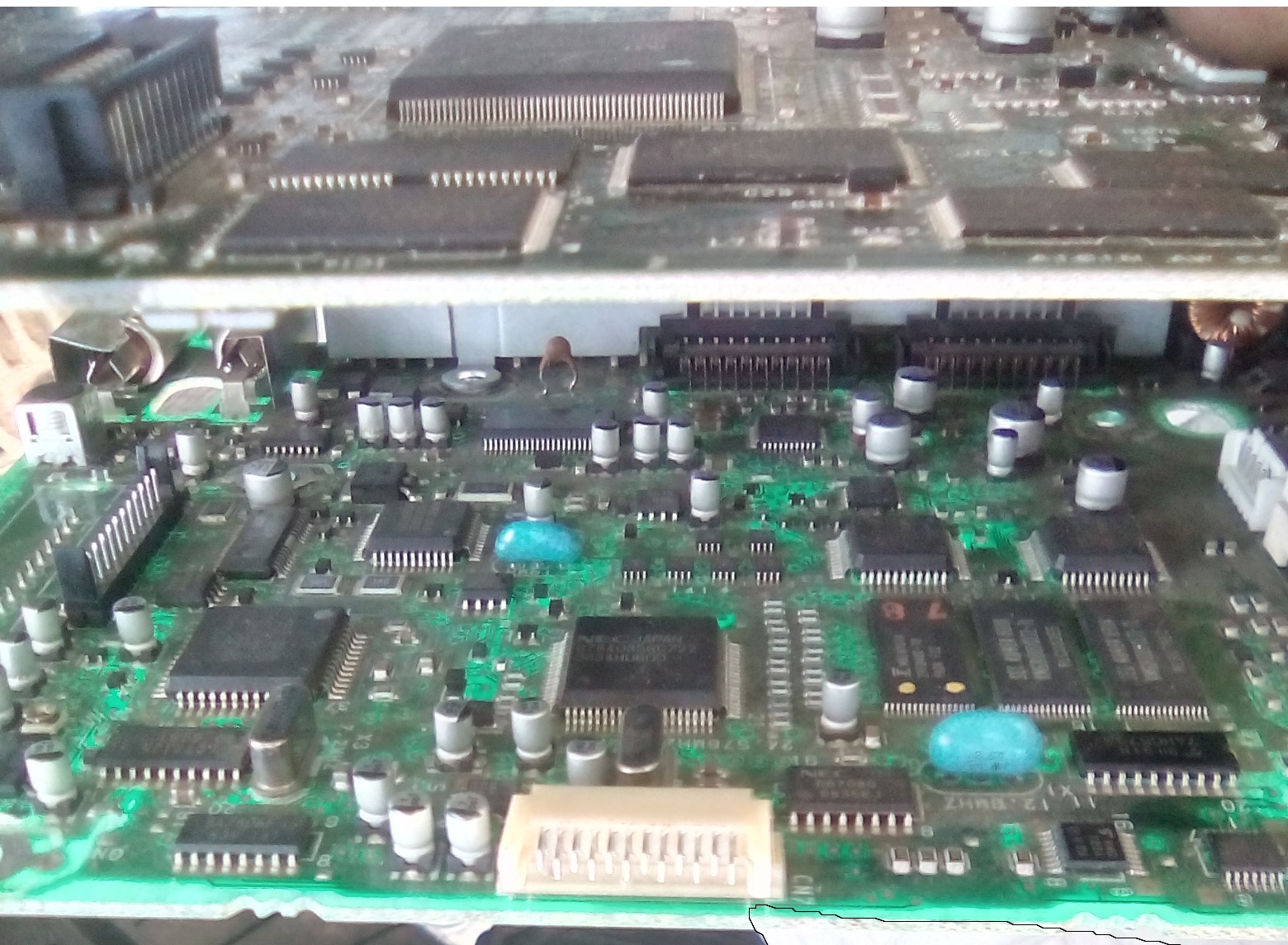

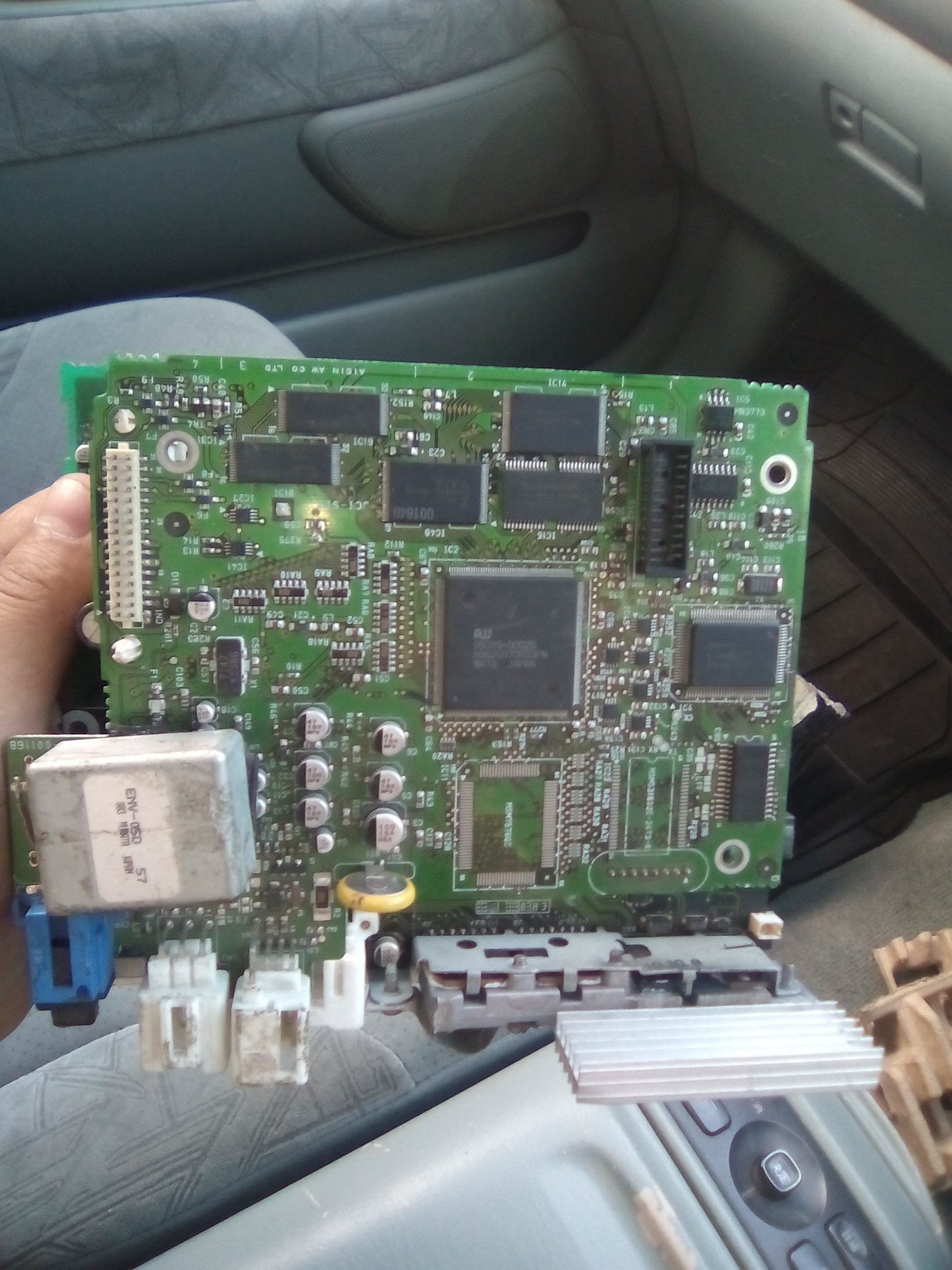

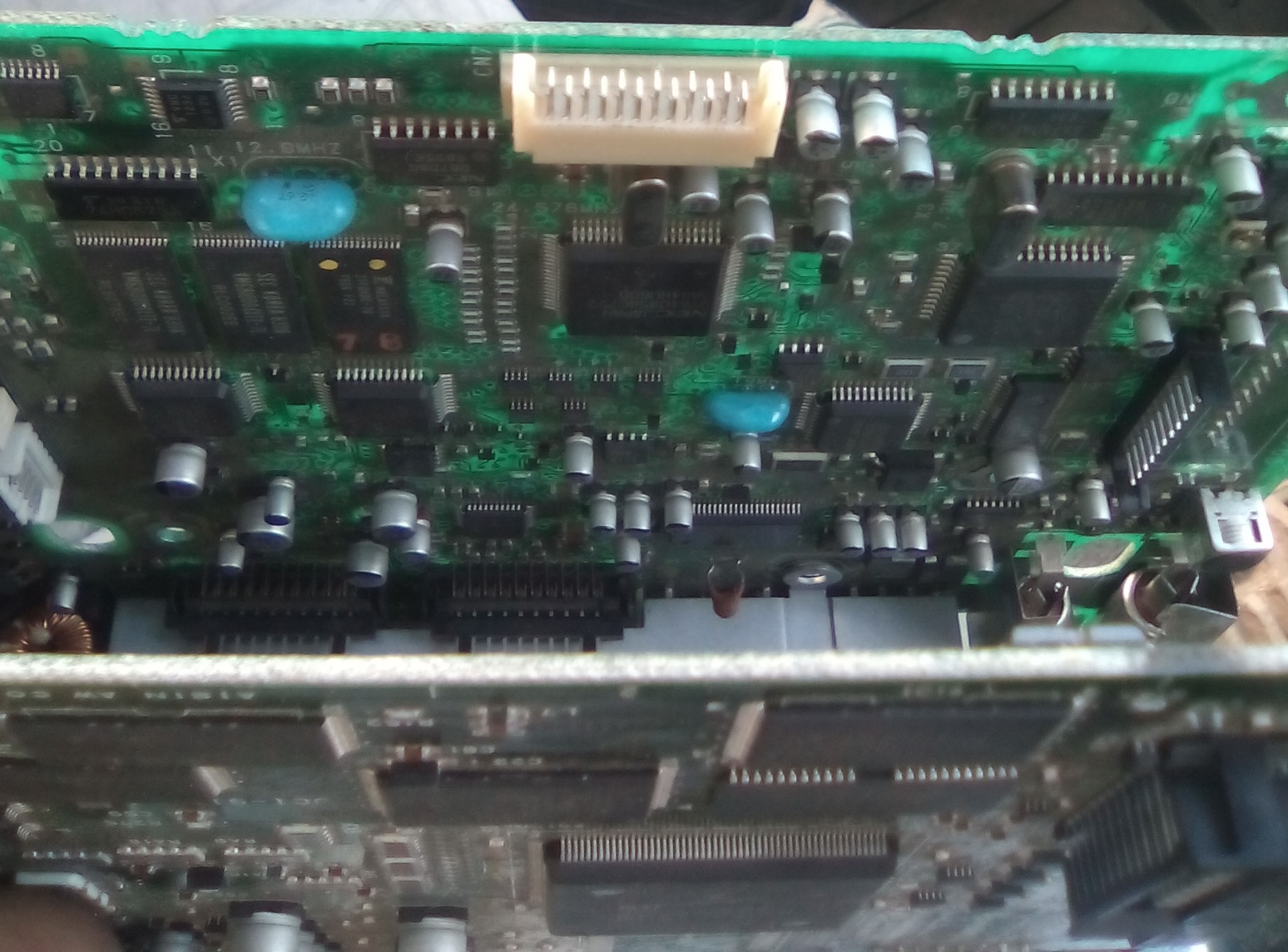

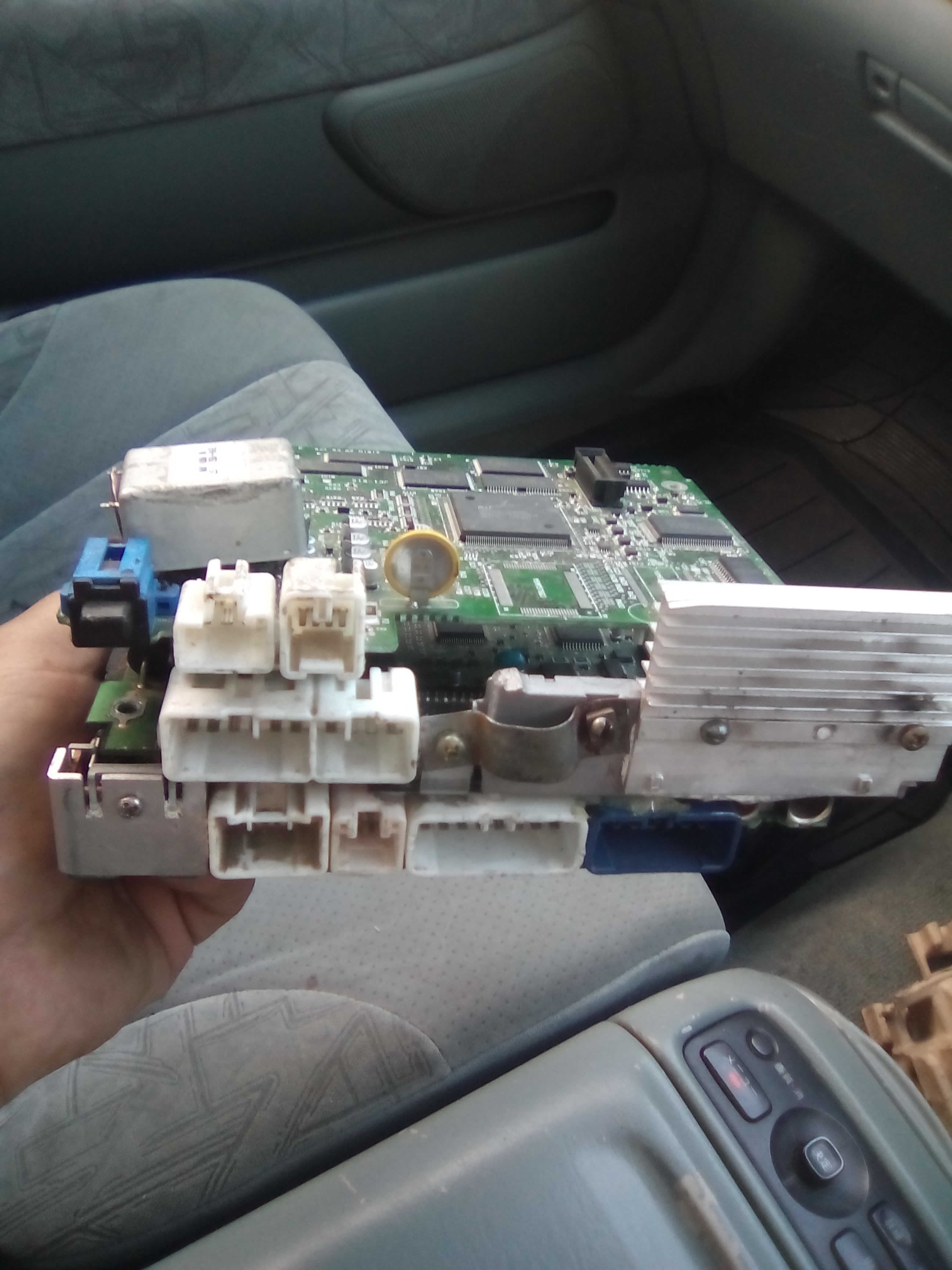

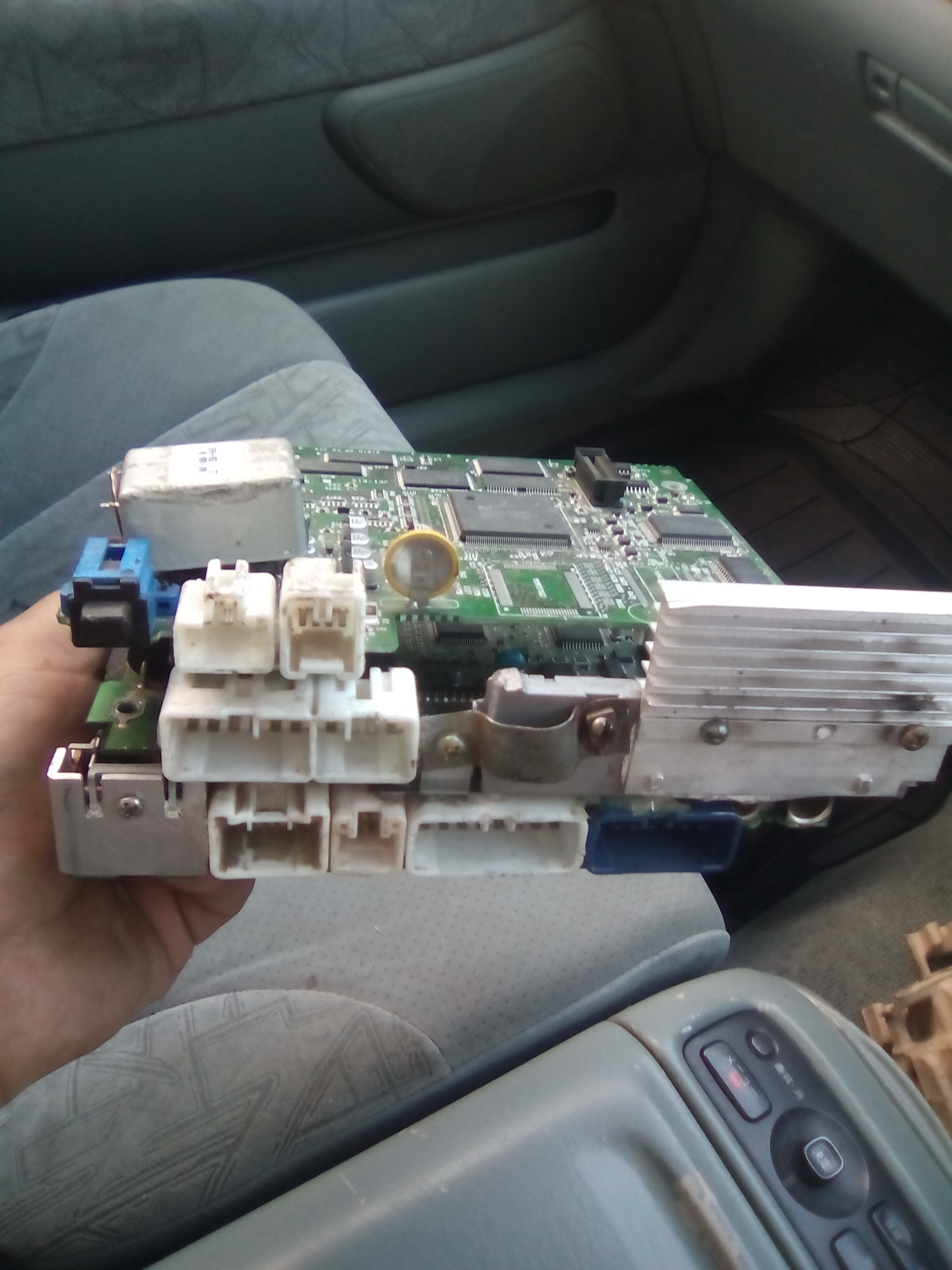

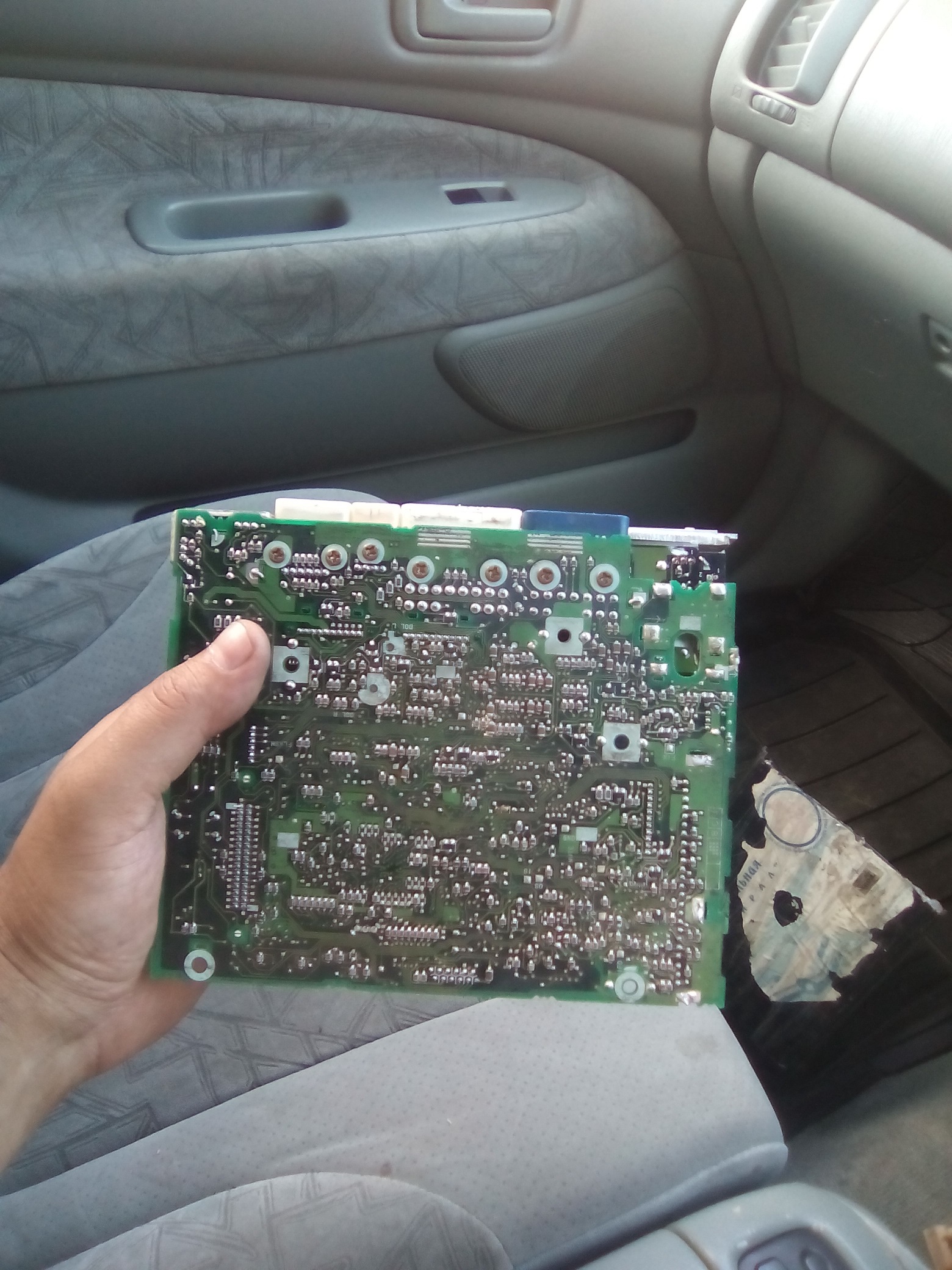

Вот сами платы

Добавлено спустя 4 минуты 47 секунд:

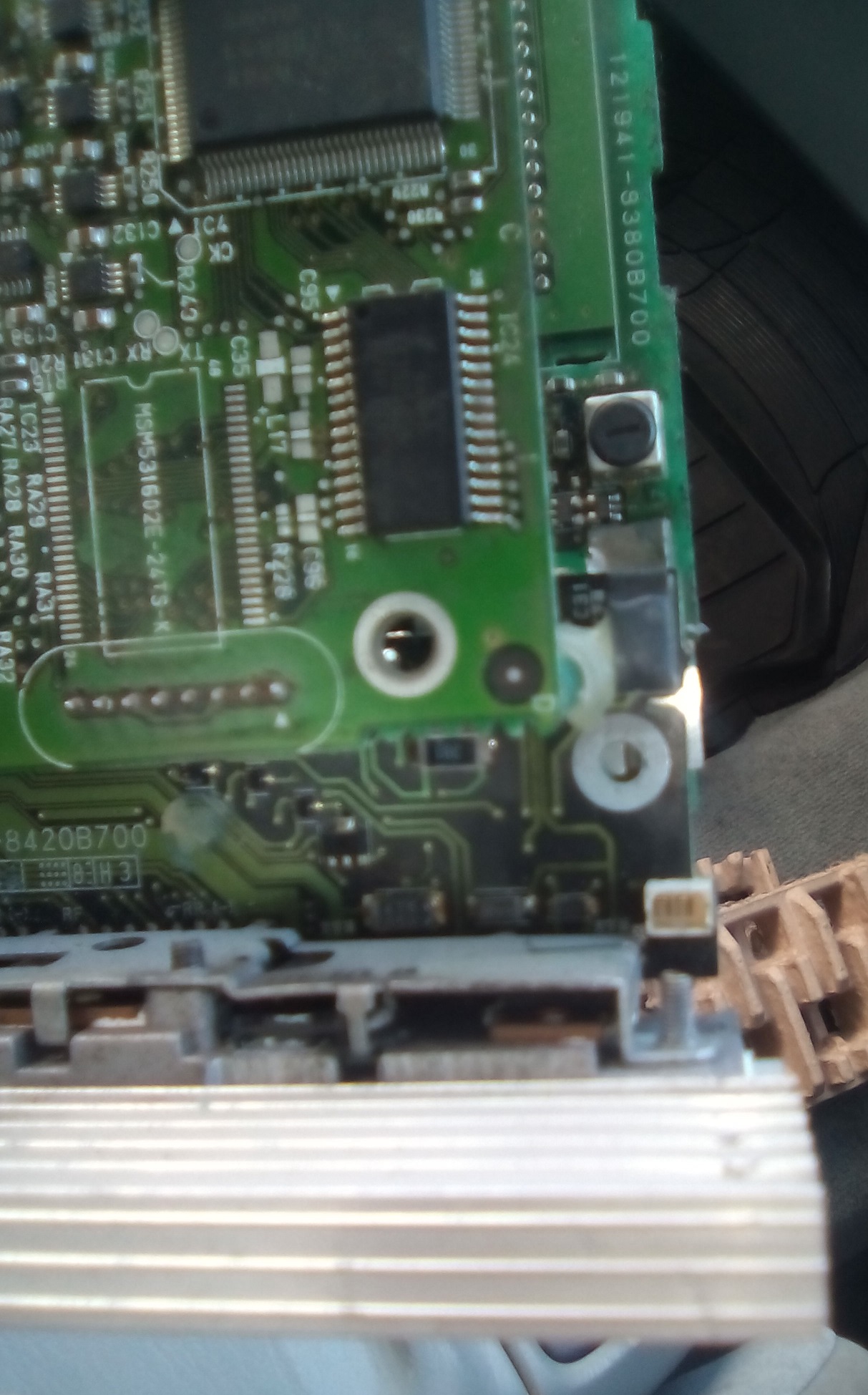

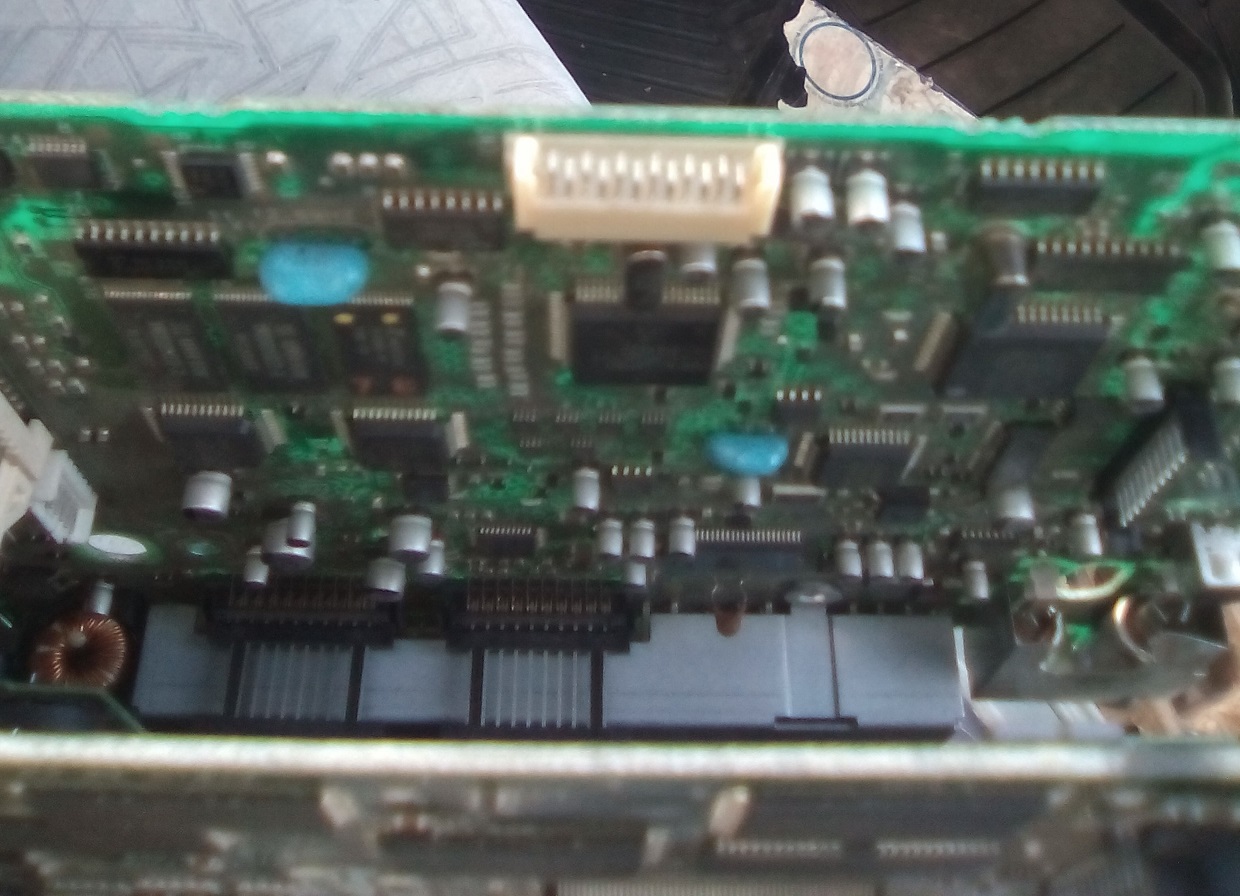

вот

Добавлено спустя 2 минуты 16 секунд:

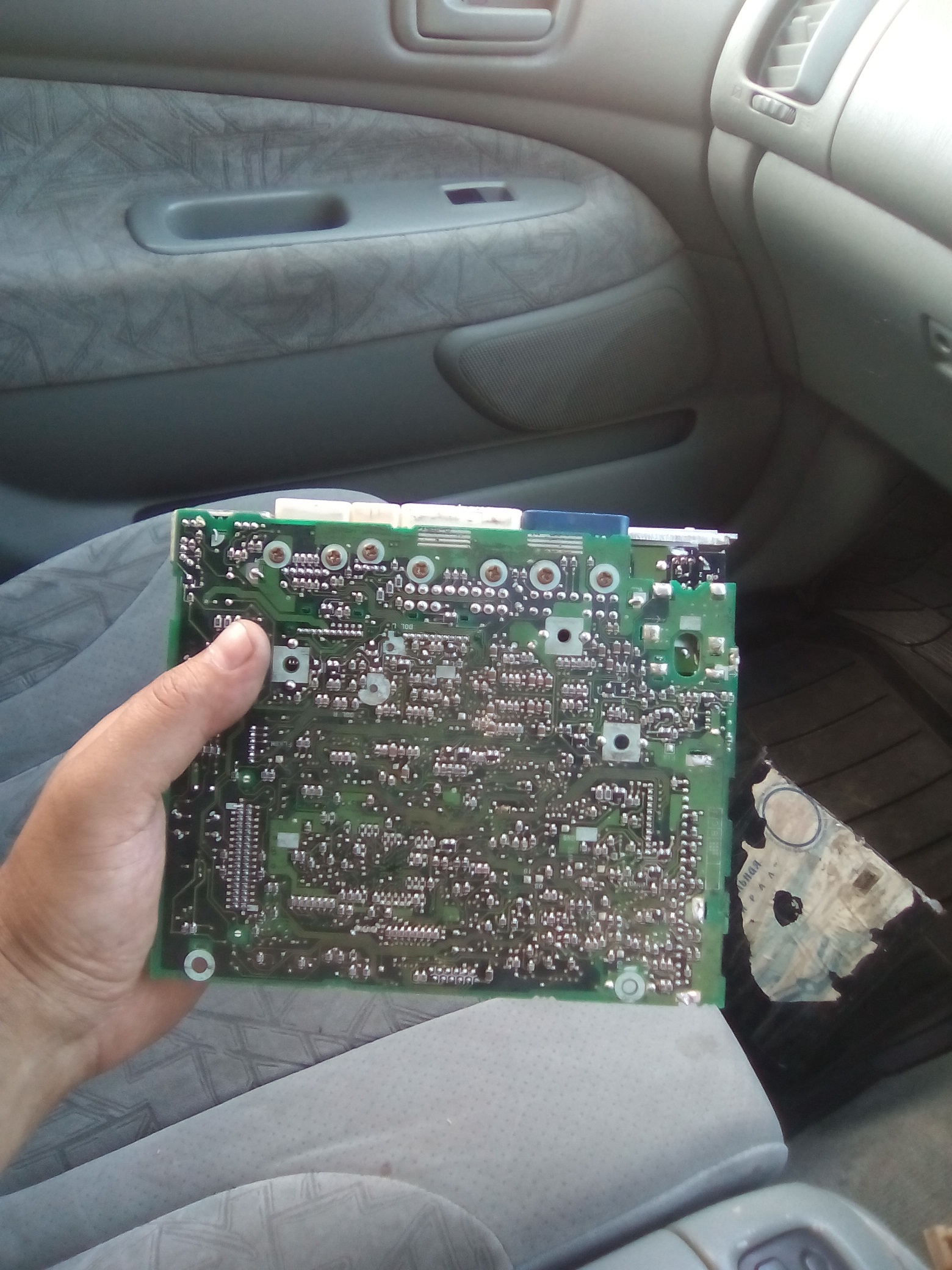

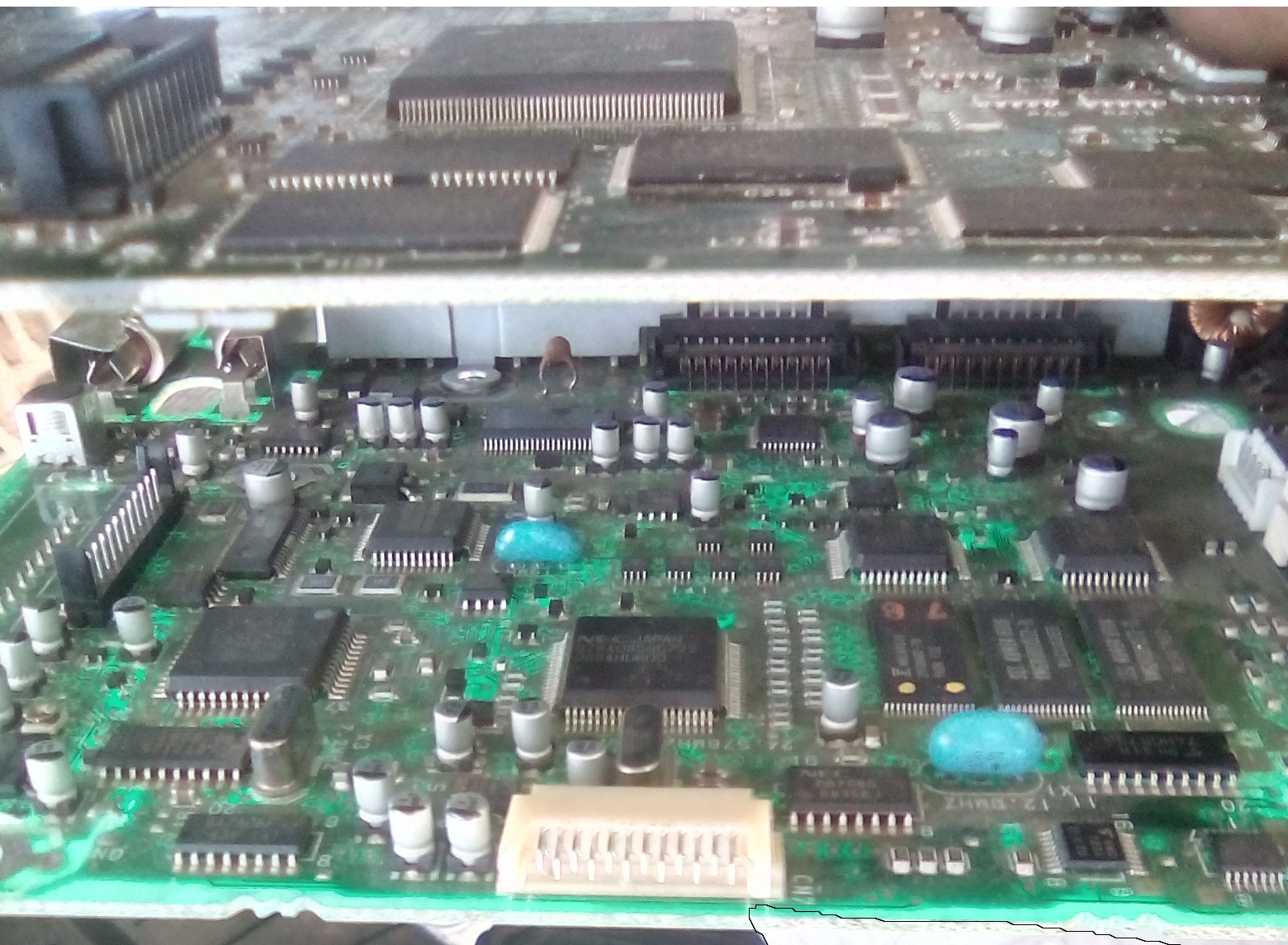

вот

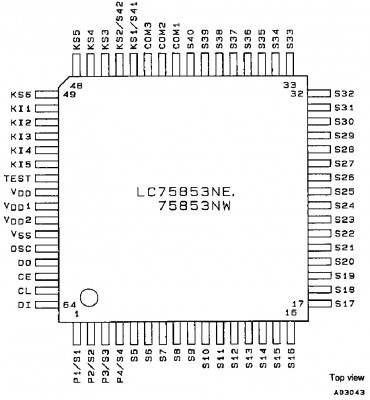

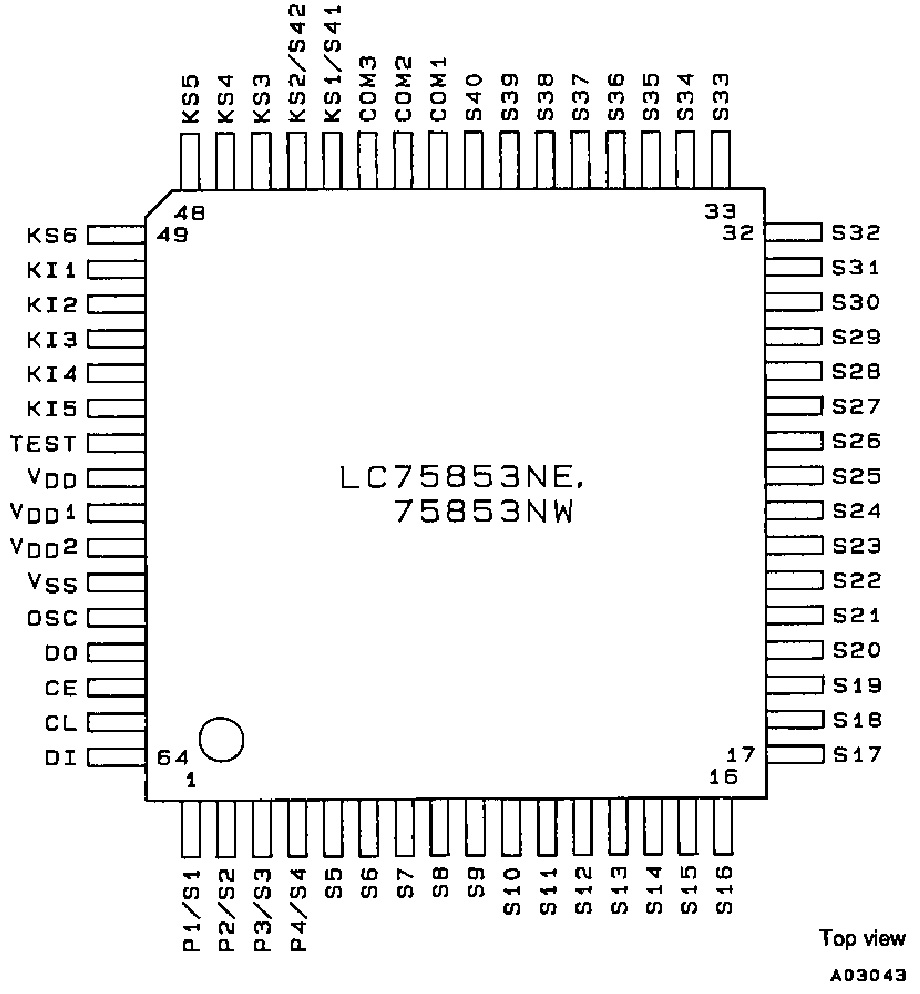

неправильная была схемка(хоть бы кто сказал), вот из даташита

Так ясно, теперь нужно понять какие ноги микрухи осуществляют передачу данных на проц майфуна и собственно понять как ее к ему подключить. да и на чем распаивается микруха? может сразу стоит впаять ее в джойстик управления на боксе?

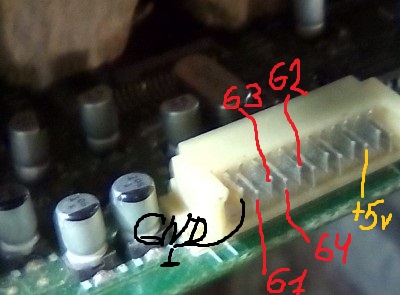

Ноги данных (управление): DI-64
CL-63
CE-62
DO-61
давал же даташит, там все есть.

Кнопка TV-48,53

+5v-56 нога
GND(массса)-59 нога

Спасибо!!! Я в даташитах не особо разбираюсь, так что мне нужно все разжовывать. Теперь все понятно на выходных займусь. Остался только один вопрос как сделать чтобы камера без заморочек?
