Знаете, у меня как то сгорал это 6-ти пиновый. Сегодня я их первым наперво посмотрел. Целые. 33-й сгорал, сей час новый стоит. Но вот сижу читаю форум и наткнулся на то, что народ пишет что надо проверить еще 23-й - там питание на складывание зеркал и питание мультика и майфуна. Почему тоже грешу на 23-й - когда подъехал к дому кнопка складывание не работала.

Добавлено спустя 1 минуту 59 секунд:
И еще вот думаю почему коротит плата родная. Как только подавал на нее питание шел дым (на фото показал где). Вот походу и попалил предохранители. Один нашел 33, а 23 не нашел.
Думаю гдеж теперь плату то брать живую.

Вот и сами и ответили скорей всего 23-й вышел из строя. Плату не знаю но магнтитолу целиково знаю где взять В личку напишите мне. Там поговорим.

На этой плате усилок, который у вас погорел и дежурка +5v. Сначало замените микросхему усилка.
Если усилок не нужен,можно вовсе выкинуть эту плату и реализовать питание по своему

Сегодня заменил 23-й предохранитель и как и должно быть питание появилось. Мультик заработал и майфун запел. Но TV режим не активируется. Напомню на плате нет постоянного питания, только АСС. При подаче постоянно +12 В идет дым и сгорает предохранитель.

Всем привет, у меня вопрос по подключению штатной магнитолы что бы работал мультевижен и телевизор все показывал, дело было купил магнитолы и поставил на место штатной, штатную магнитолу разобрал как написано в теме оставил две нижних платы, по началу все работало только на экран выводилось бледно, я все отсоединил так как делал зимой было холодно и оставил до тепла, вчера все достал подсоединил и ни какой реакции экран черный кнопки не пикают, кто что подскажет? ардео 99 года

skif198 там надо было оставить 3 платы а не 2 куда еще одну плату потеряли? Поэтому он и не работает.

Только хотел сказать "у человека рестайл" (на аватарку глянул), а потом смотрю по тексту, что ардейка 99 года. Тогда да, одной платы не хватает.

извините я по путал у меня 3 платы но экран не показывает что может быть?

Я как-то платы в Новосибирск отправлял ремонтировать. Вот ссылка, если что.

спасибо за ссылку

Привет друзья! У меня Ардео 1998г мультик, магнитолла родная накрылась - начала крехтеть - пердеть - перезагружаться, короче чет с ней не то! решено было поставить нормальный мафон, но оставаться без бортового не охото! Как выриант в голову закралась мысль, что можно вместо штатного мафона на до рестайлах, воткнуть блок мультивижена от рестайла под сидуху и с платами не париться, а если еще и джостик надыбать, то и тв кнопку переносить не надо, она на пульте! Вот распичатал схемы сижу репу чешу! Брату ставили на седан рестаил мультик, все норм я думаю тут заморочек не особо больше чем платы под панелью прятать(тем более они уже не совсем рабочие у меня)! есть мысли по этому поводу!!!

Так бы хотелось все малой кровью сделать, уже сам не знаю что и делать!((((

ну вот у меня походу малой не получится! мафон 4к стоит такой с кнопкой тв, и я прикинул, что если от рестайла все воткнуть примерно тоже 4 к выйдет, зато потом заморочек минимум))))! схемы поюзал, панель приборов тоже нужна будет (в схемах не силен))) )

Доброе время суток коллеги «вистоводы».

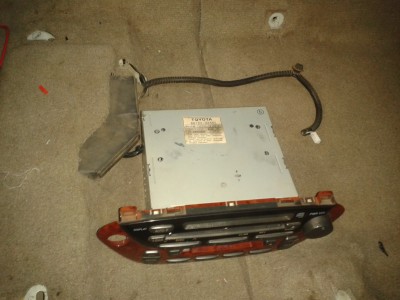

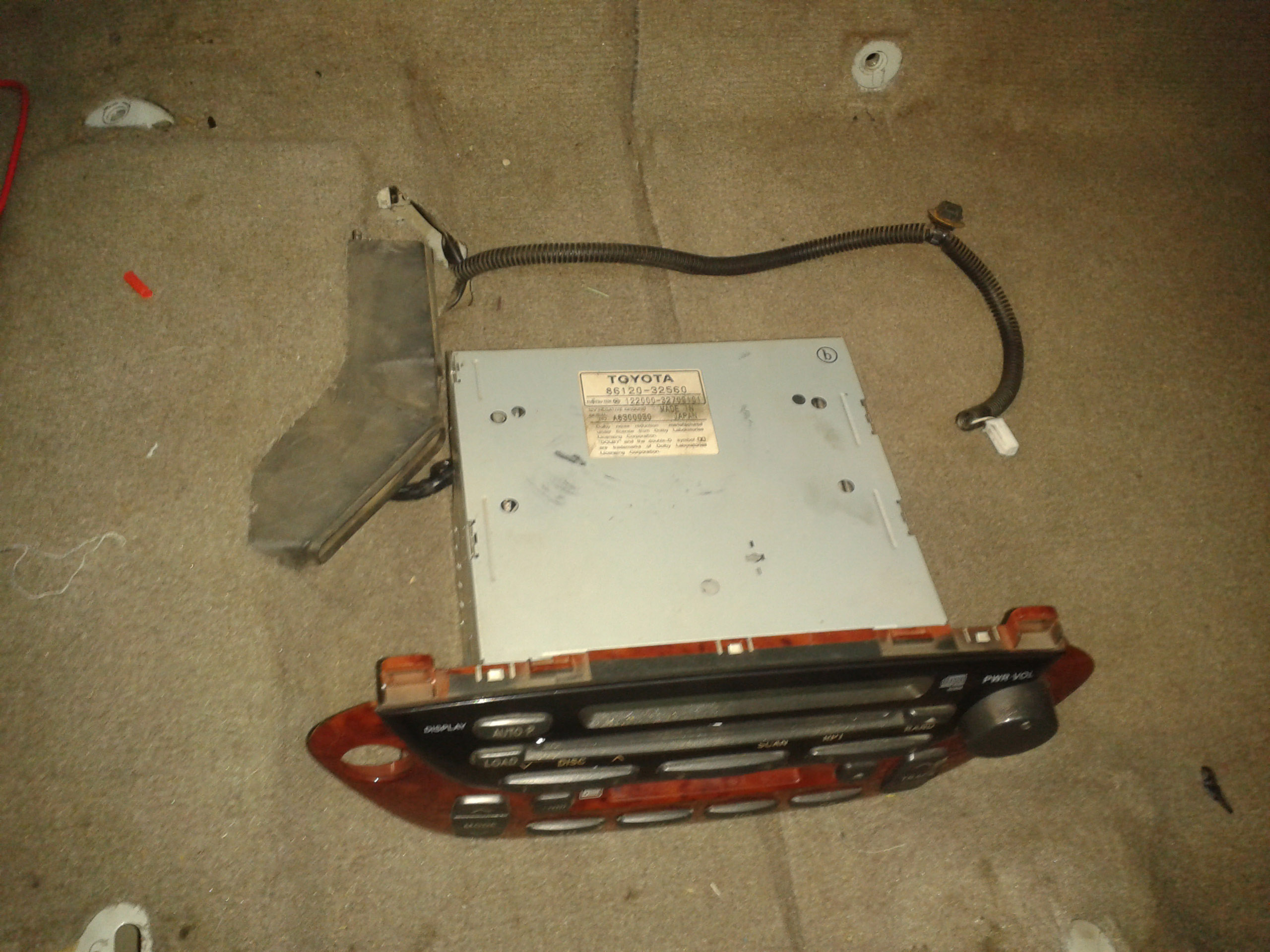

Хотел поделиться с Вами своим опытом по установке магнитолы SONY XAV602BT в ARDEO 2000 г. выпуска, рестайл, мультивижен. Штатную магнитолу решил не «курочить», она прекрасно разместилась под передним пассажирским сидением.

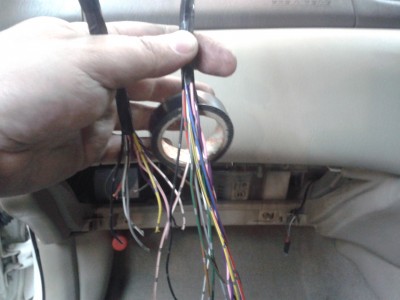

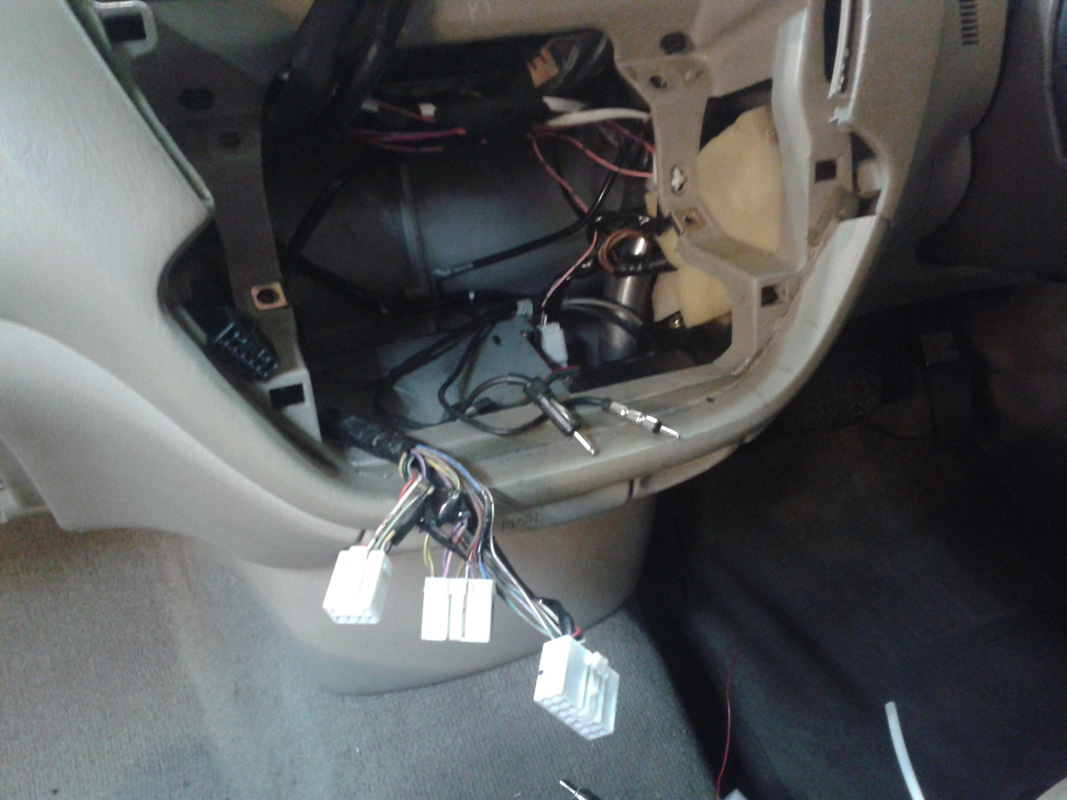

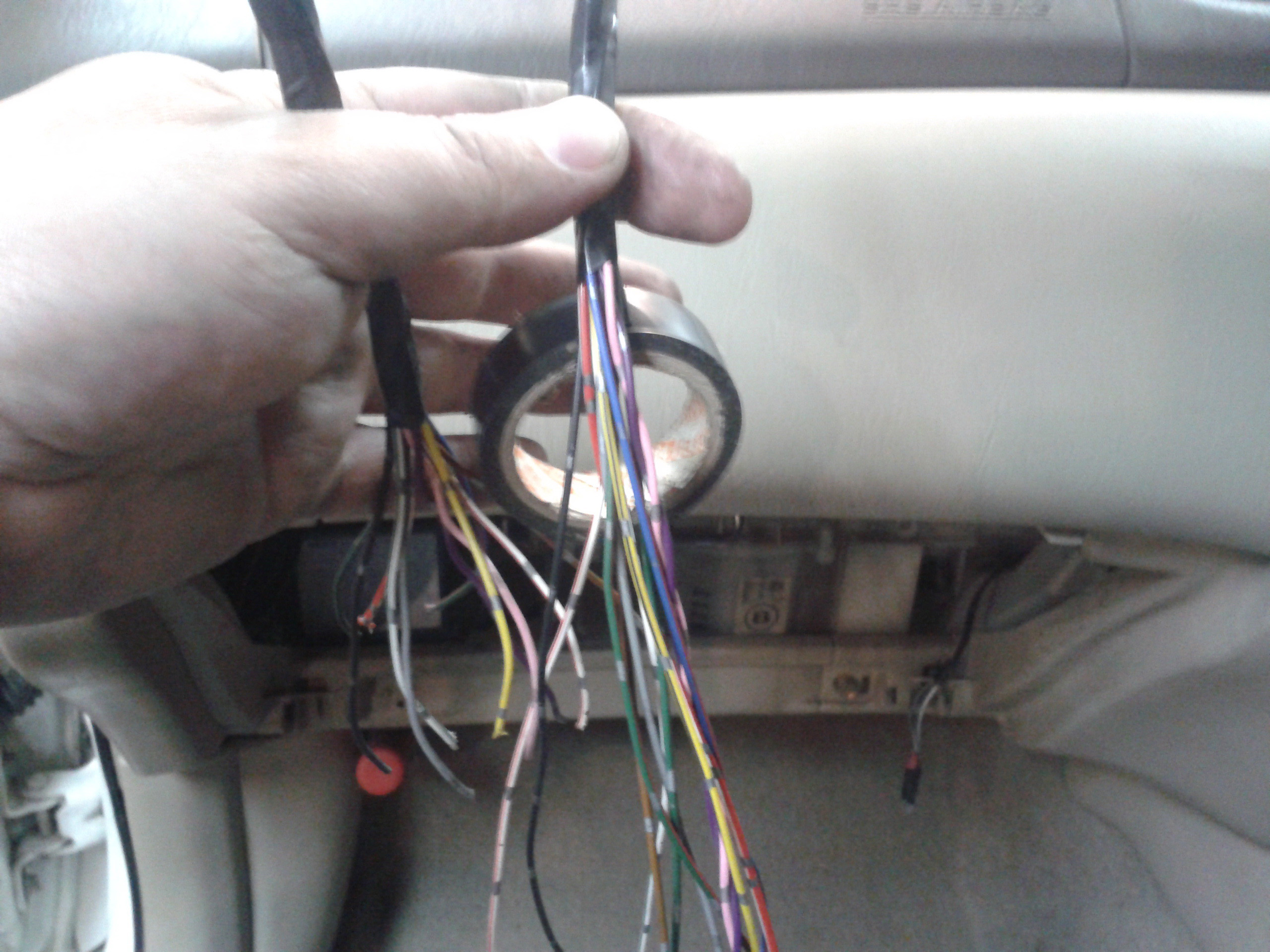

Для подключения штатной магнитолы на новом месте я использовал шлейф из одиннадцати проводов, который собрал из старой проводки от тойоты (взято на разборке). Провода разноцветные, их удобно отзванивать.

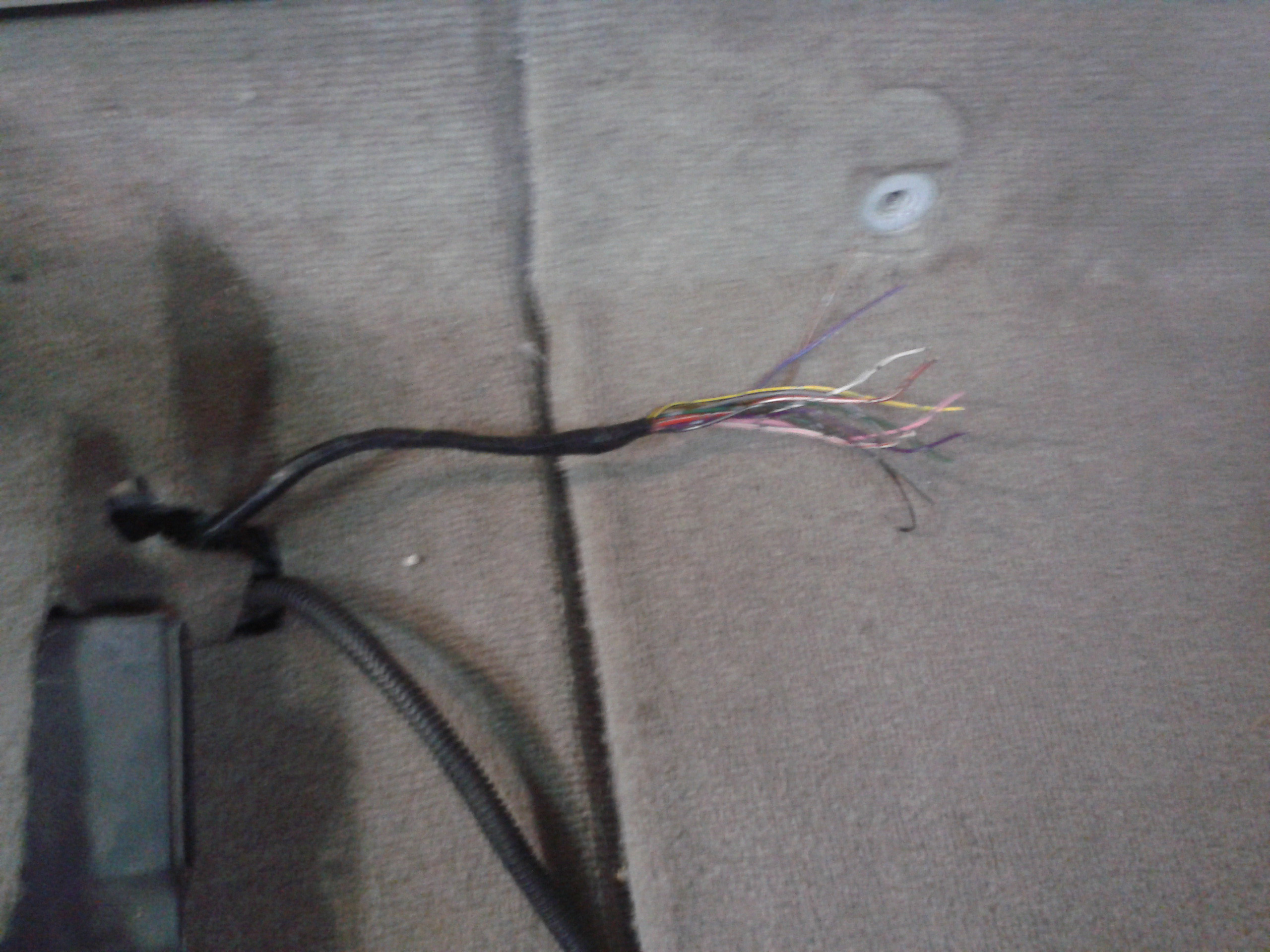

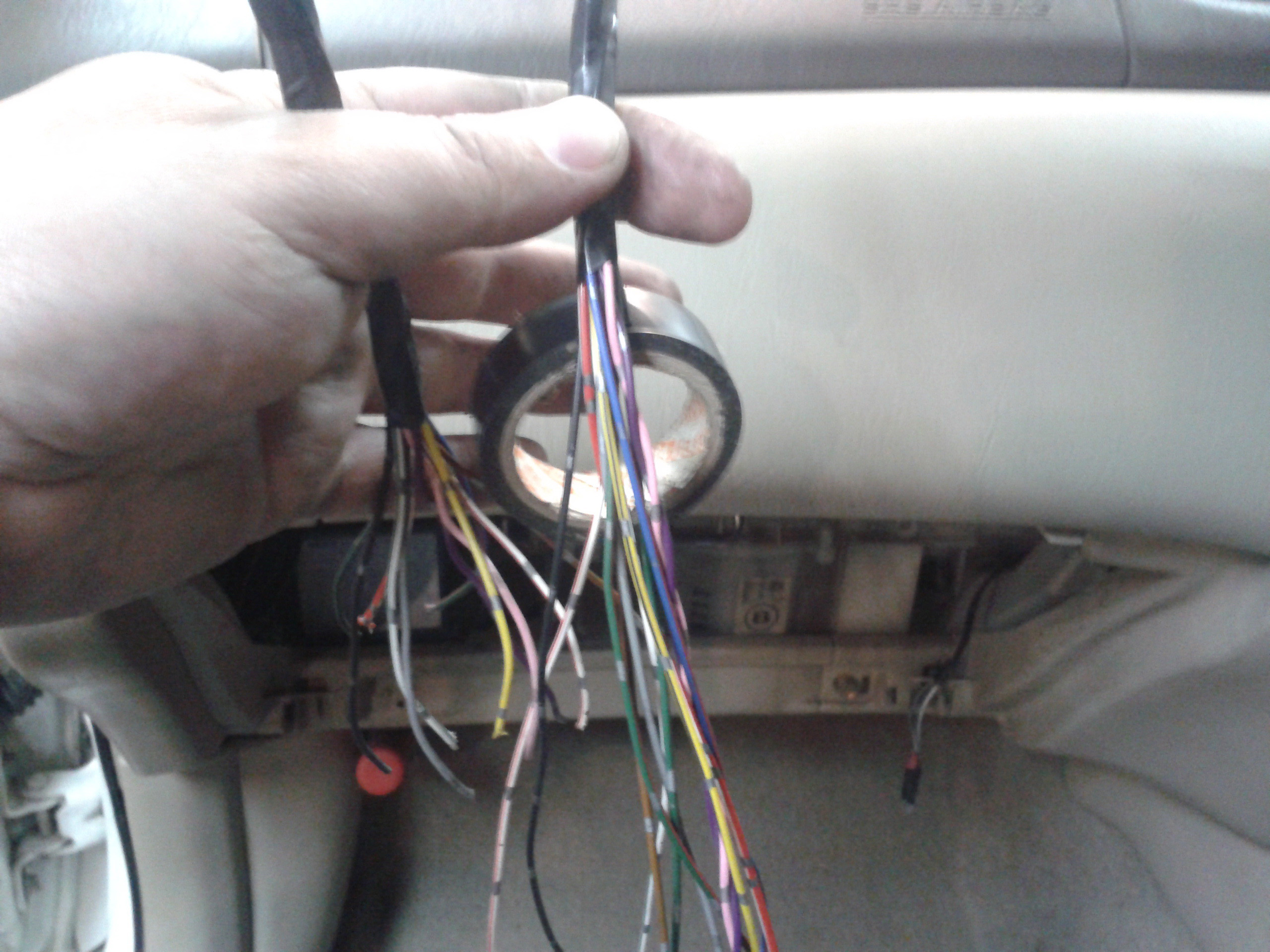

Данный шлейф был проложен под ковровым покрытием, до нового места установки штатной магнитолы.

Добавлено спустя 2 минуты:

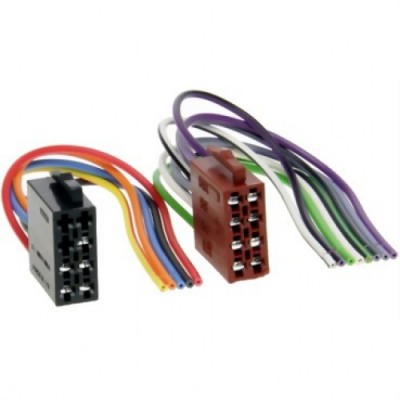

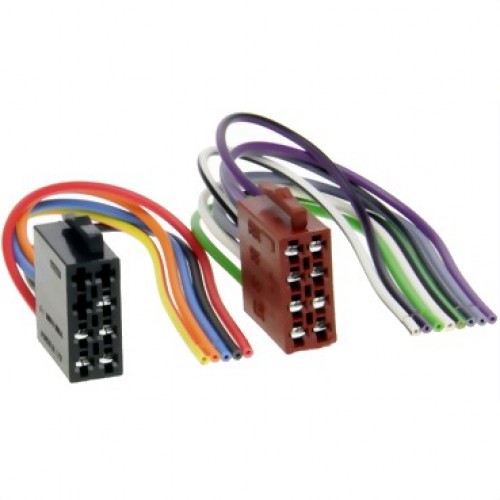

Для подключения новой магнитолы приобрёл два разъема ISO.

Добавлено спустя 11 минут 35 секунд:
Для подключения новой магнитолы приобрёл два разъема ISO.

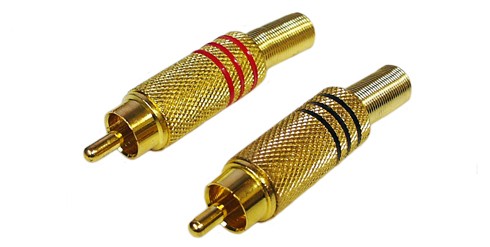

Если у вас адоптированный TV тюнер, то потребуется два разъёма RCA, для подключения звука от TV тюнера к аудиовходу магнитолы (AUX 1 AUDIO IN).

Штатная магнитола имеет три разъёма (А,В,С).

Добавлено спустя 24 минуты 28 секунд:
Провода от этих разъёмов нужно подключить:
1. к новой магнитоле;
2. к двум разъёмам RCA;
3. к штатной и новой магнитоле;
4. только к штатной.

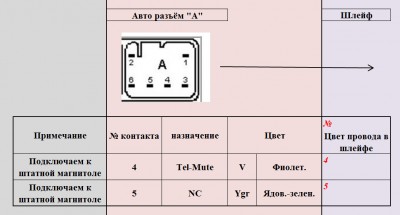

Для более удобного подключения , я составил таблицы по переключению.

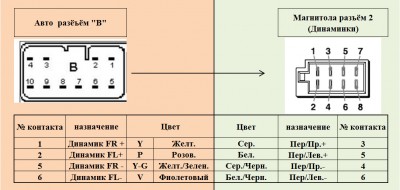

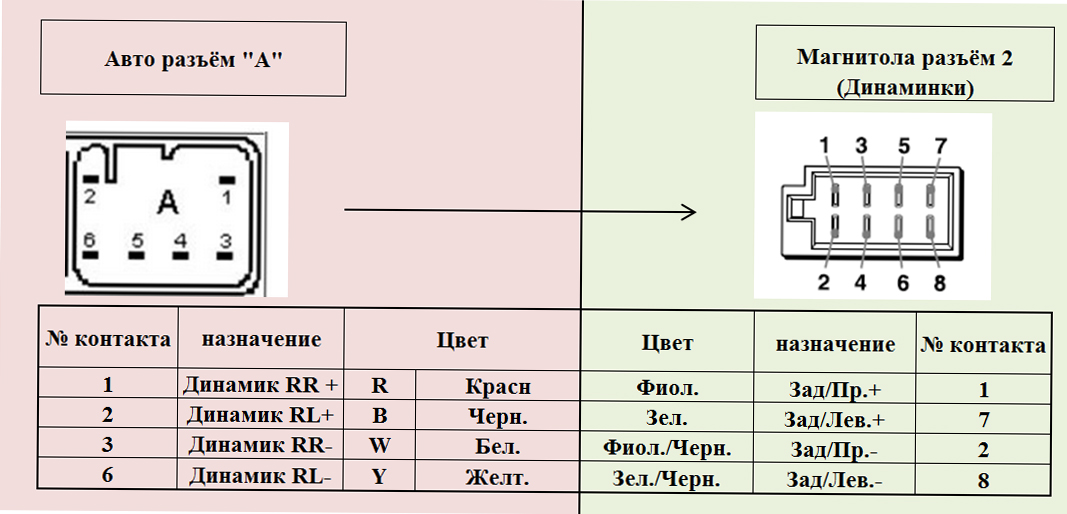

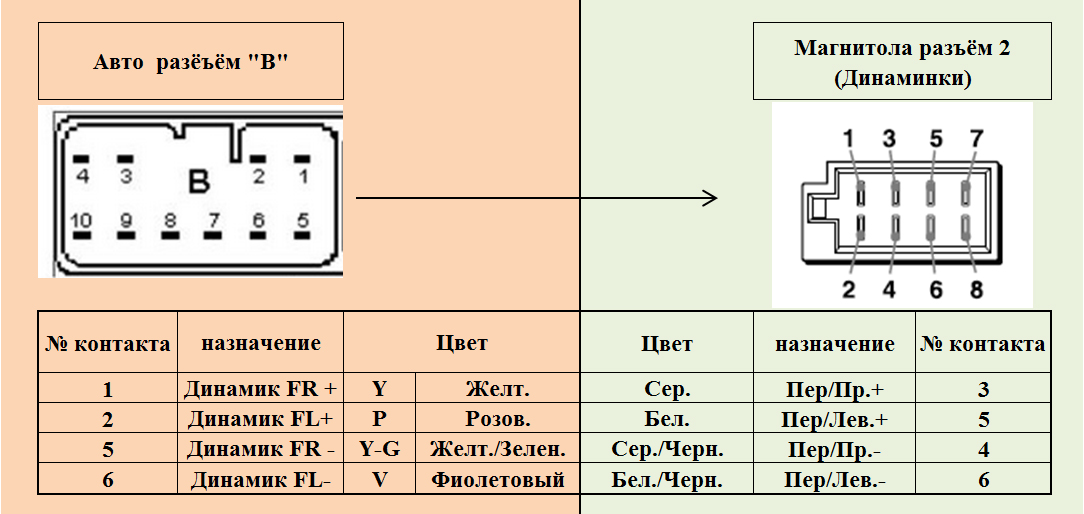

Первым делом подключаем динамики, разъём ISO (Разъём 2).

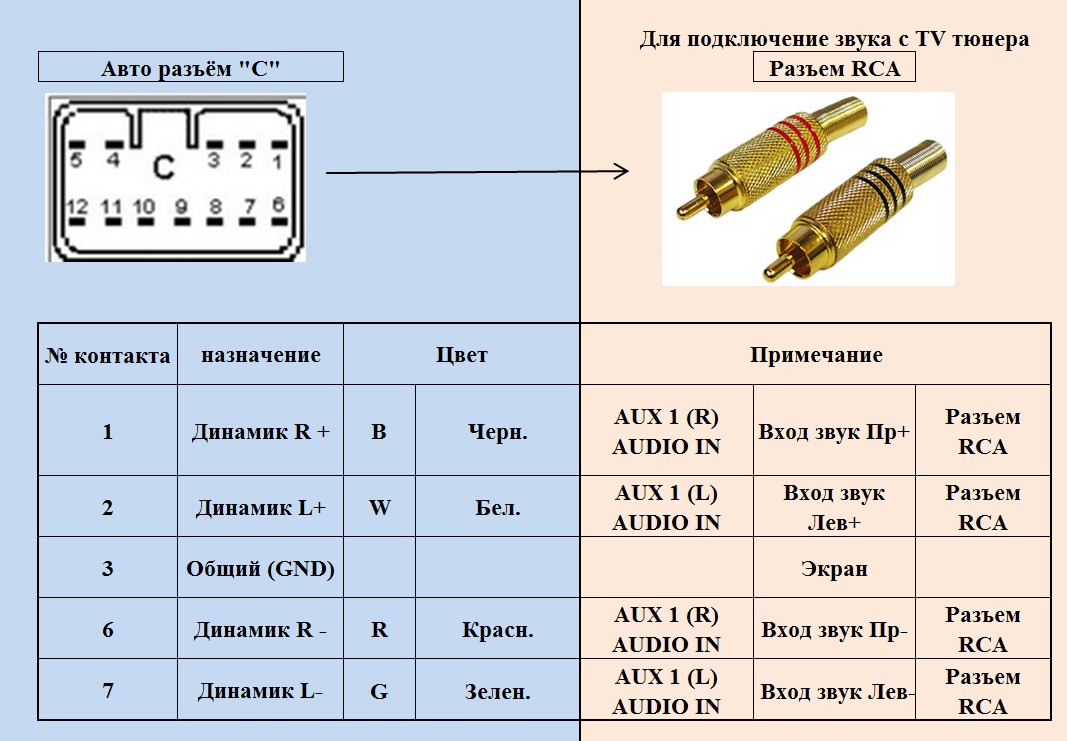

Вторым этапом подключаем RCA разъёмы, для подключения звука от TV тюнера.

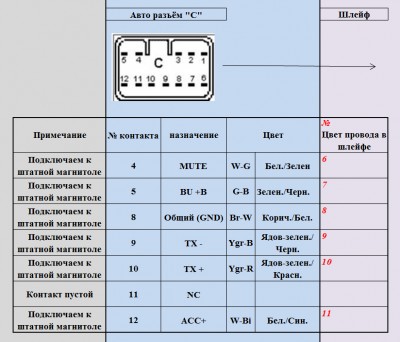

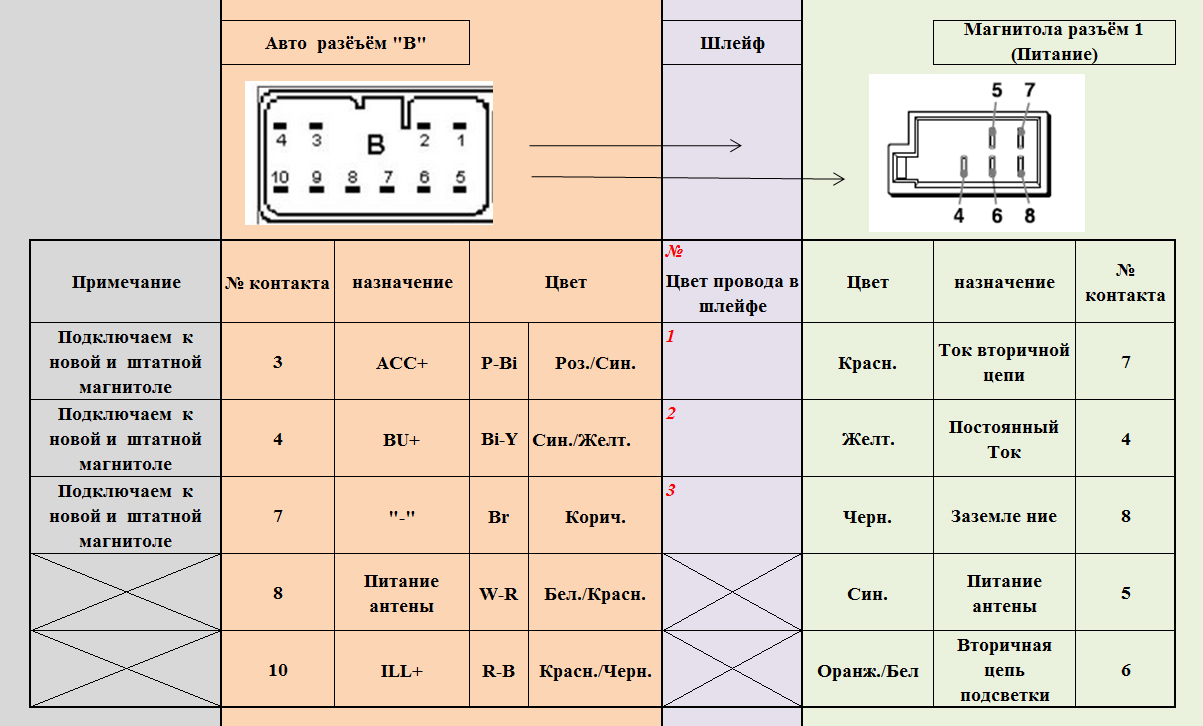

Третьим этапом подключаем питание к штатной магнитоле (через шлейф) и новой магнитоле разъём ISO (Разъём 1).


Добавлено спустя 7 минут 5 секунд:

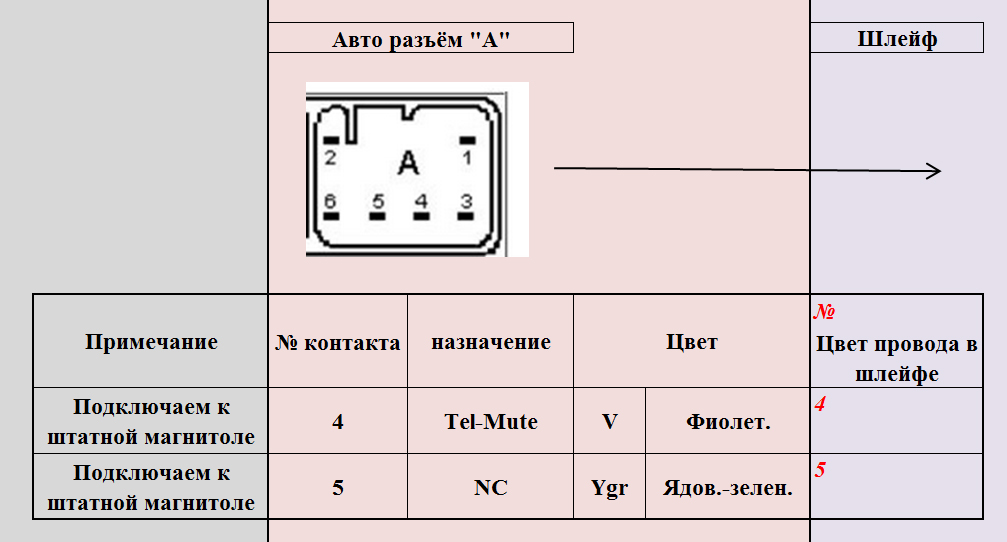

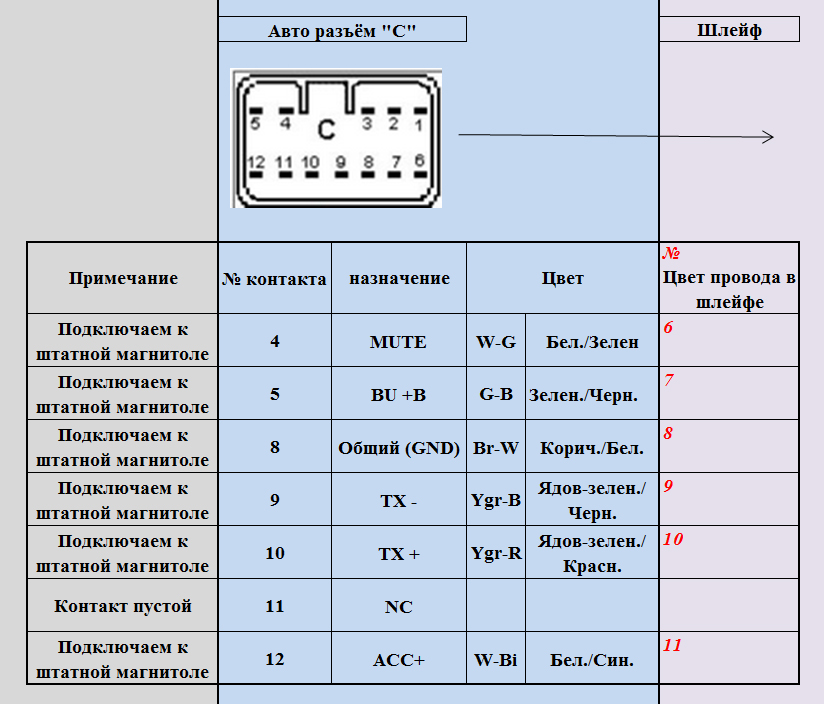

Четвертым этапом подключаем через шлейф оставшиеся провода к штатной магнитоле.

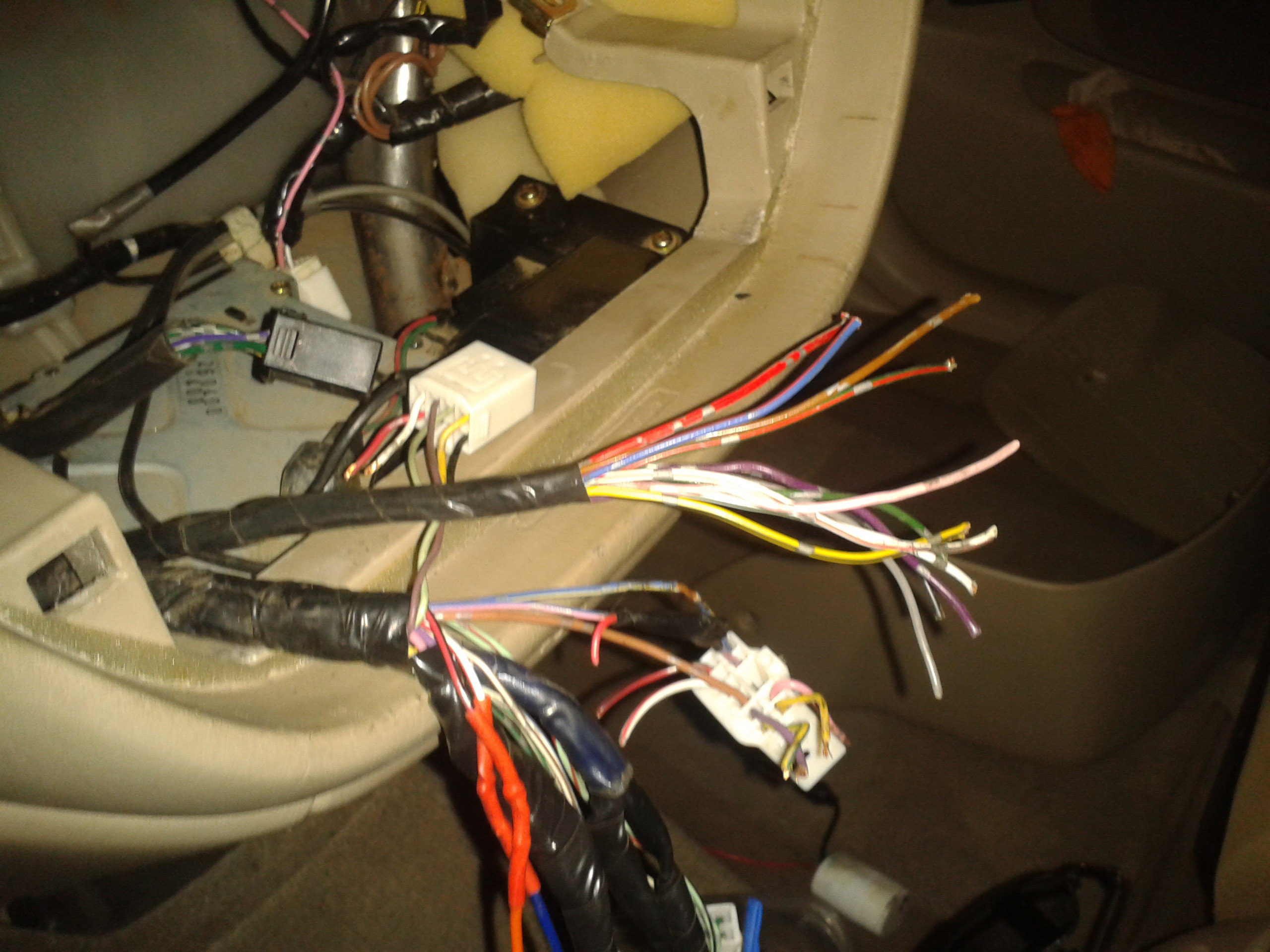

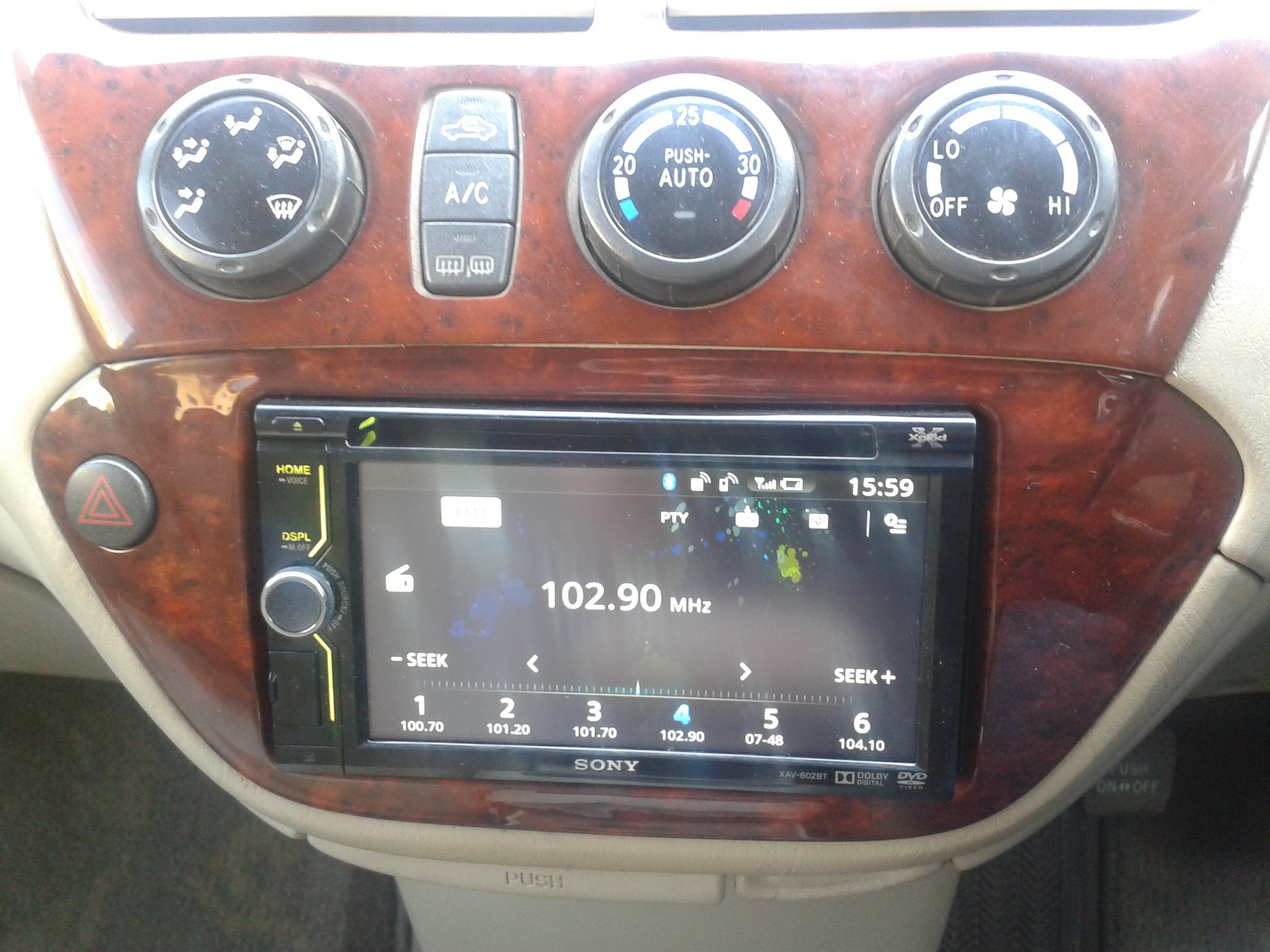

Вот результат проделанной работы.

Ну вот вроде и все, надеюсь мой опыт кому ни будь пригодится.
PS: Извиняюсь, при формировании отчета перепутал несколько фото.

зачет!
Схемки очень полезные.
