Спасайте !!!!

вступление акустика штатная самая бюджетная.. касетник и радио
ввиду чего есть подозрение, что распиновка должна браться отсюда
http://toyota.mnc.ru/simp/conn.htm
а не http://www.vistaclub.ru/modules.php?nam ... E%E2%EA%E0

не похоже что они идентичны


пролодж CMD-220UR________________________Vista
1. Зелено-черный______Левый задний (-)_____ Желтый

2. Зеленый____________Левый задний (+)______Черный

3. Бело-черный____Левый передний (-)_____Сиреневый (Фиолетовый)

4. Белый____________Левый передний (+)______Розовый

5. Серо-черный_______Правый передний (-)______Синий

6. Серый____________Правый передний (+)___Голубой (яд. зеленый)

7. Фиолетово-черный____Правый задний (-)_____Белый

8. Фиолетовый_________Правый задний (+)_________Красный


дальше.... смутно, помогите!!!!!!!!!


9. Черный_________________Масса____________Коричневый

10. Желтый____________+12 В постоянно____Синий с желтой полосой


особенно тут:

11. Синий/Белый______+12 В на авт. Антенну____ Розовый с синей полосой - reciver on ??????????

12. Красный_________ +12 В при АСС__Серый (или все же розовый?????)


тут вообще караул!!!!!!!!!!!!

чего с ними ???

Красный с черной полосой – radio on

Белый с красной полосой – Ill (ядовито зеленый??? В распиновке http://toyota.mnc.ru/simp/conn.htm)

Короче говоря хочу поставить помимо родной(которая работает через раз) еще вторую магнитолу которую покупал для предидущей Мазды и оставшуюся после ее продажи-читает все форматы и есть слот для флешки.Запитать ее хочу от проводов идущих на родную магнитолу но не отключая ее питания так как мультивизор тогда не фурычит.
Помогите разобрться с цветами проводов ,какой провод откуда идет чтобы не напортачить при подключении нового девайса.Кстати в родную магнитолу входят 3 фишки,к какой из них нужно цепляться?

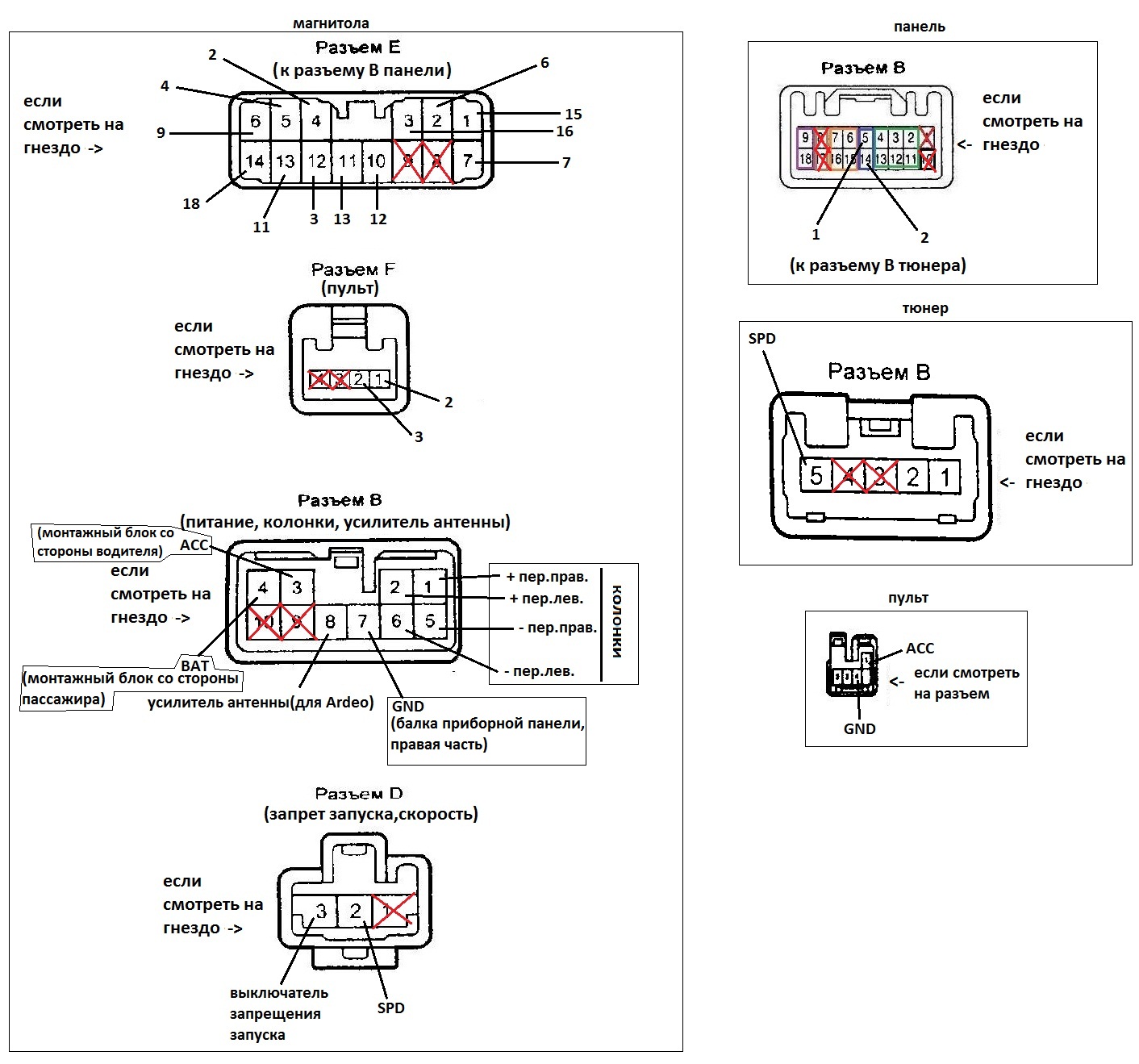

дополню немного информацию по распиновке...здесь 4 разъема ДОрестайлинговой магнитолы с кнопкой TV(модель 86120-32500)...
чуть позже выложу куда(согласно азбуке) подключать ACC, BAT и GND(хотя и так понятно, что это )...по поводу SPD - это сигнал скорости, приходит с блока управления двигателем и разветвляется на панель(для показания скорости), магнитолу(для навигатора) и тюнер(для блокировки во время движения)...

Приветствую, подскажите пожалуйста, может уже есть где такая тема, но не нашел, заранее извиняюсь. Хочу поставить простенькую магнитолу в бардачок и подключить родные колонки, и подключить саб к магнитоле через уселок, вытащил магнитолу а там куча штекеров а какие из них на колонки идут?

Я думаю по цветам разберешься, какие идут на колонки;)

Спасибо конечно, но так-то ничего не понятно ))) мне бы фото самого штекера и по цветам желательно

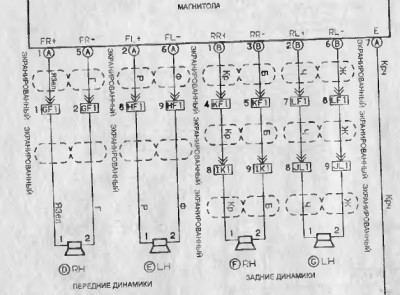

смотри на схему путем, там все цвета подписаны! автору спасибо за схему!

А точно цвета есть, а вот какой штекер то

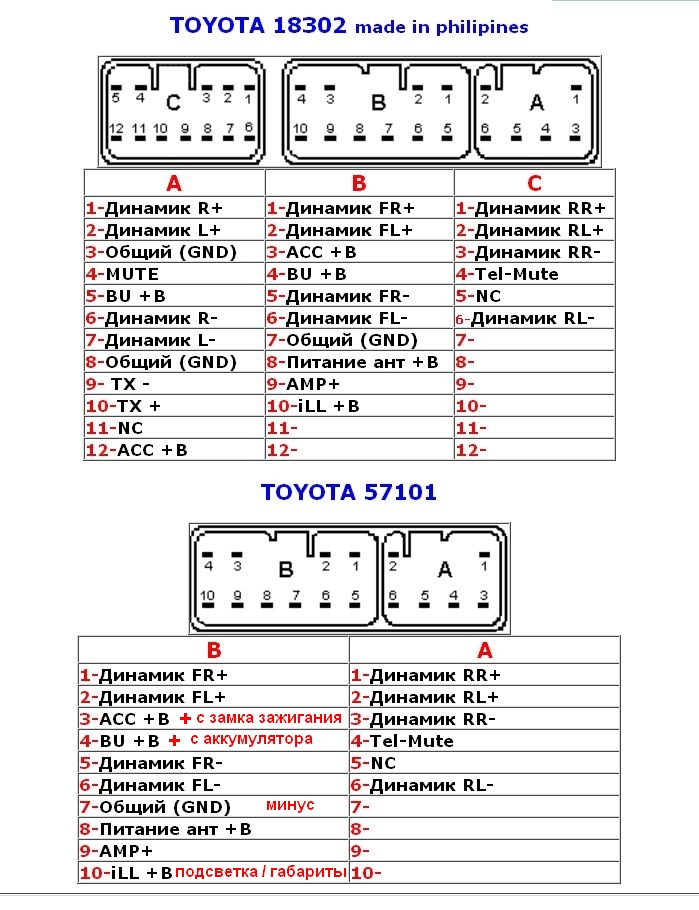

Вот есть распиновка по фишкам и проводам, пользуйтесь.
И ещё раз спасибо Янусу из Россоши, он выложил.
...

fei5656

Во, спасибо огромадное просто
