При подключении Абсолютовского тюнера Вы получаете кроме TV, два специальных входа для камеры обгона и камеры парковки. Если Вам интересно могу выложить фото, как это реализовано у меня.

конечно всем интересно. такие вещи надо сразу показывать!!!

Спасибо за совет, я готов даже разориться на этот тюнер. Но мне важно чтоб камера включалась сама при переводе рычага в R. Без нажатия на всякие кнопки. Если у Вас именно так реализовано на рестайле - то конечно схему хотелось бы увидеть

С тюнером идет данный штекер (с 5-ю проводами) к которому и подключаются данные дивайсы. Остальное постараюсь подготовить и выложить на днях.

т.е. у Вас автоматически камера включается из любого режима мультика и возвращается обратно потом, когда выключена R ?

Совершенно верно.

Ну дык выкладывайте скорее - как и что сделали! А то тут, как я понял, ни кто ещё до такого не дадумался

По просьбе трудащихся выкладываю свой вариант установки. Подойдет для тех у кого есть второй спойлер.

На самом деле подключение камеры парковки и камеры обгона не такой уж сложный процесс.
И так по порядку.
Начнем с подключения тюнера Absolute TVR-Toyota 1999/2005. Если у Вас машина дорейстал то приобретаем модель "1999", если рейстал, то модель "2005". Будте внимательны они отличаются разъёмами. В моем случаи Absolute TVR-Toyota2005приобретался в 2013г. в Новосибирске за 5500 руб. Они и сейчас там столько же стоят.

Первым делом отключаем массу аккумулятора. Разбираем обшивку багажникасправа, в низу видим коробочку прикрученную на три болтика, это и есть штатный тюнер. Штекера у штатного и абсолютотовского совершенно одинаковые. Откручиваем штатный и ставим вместо него новый тюнер. Включаем массу.

Включаем зажигание, нажимаем кнопку TV.

Джойстик вверх на AUTO-Pи держим пару секунд. Тюнер настроит и запомнит каналы.

На этом установка тюнера закончена.

Добавлено спустя 9 минут 29 секунд:
Место установки камеры я выбрал как у "kotariych" стр. 7. Установка камеры в данном месте мне показалась наиболее удачной.

Камера заднего вида CAM-5V, приобрести такую камеру можно на сайте "автоазарт" за 1200руб плюс доставка. Обязательно в конце названия должна стоять буква "V", это означат, что камера предназначена, для вертикального крепления. Еще бывают с буквой "Н" это соответственно горизонтальное крепление.

Угол обзора (горизонталь), градусы не менее 136
Угол обзора (диагональ),градусы не менее 170
Рабочая температура,градусы от - 35 до + 75
Общая длина проводов 8 метров
Парковочные линии да
Видеостандарт NTSC
Зеркальное отражение да
Матрица CMOS 1/4
Комплектация камера,питающий кабель
Минимальное освещение,lux 0.1
Описание Габариты 30 * 30 мм, глубина 25 мм. Хорошая чувствительность в темноте.MiniJack 3.5 mm
Страна Китай
Производитель Ksize
ОтличиеAbsolute TVR-Toyota 1999/2005от штатного тюнера, это штекерс пятью проводами с верху. В него и подключаются камеры парковки и обгона.

Для этого в комплекте идет соответствующий штекер. Провода данного штекера следует оконечить штекером RCA.

Для камеры парковки используются три провода:
1 Желтый-видео сигнал с камеры парковки;
2 Черный-общий провод (масса)
3 Синий-служит для активации видео-входа. Т.е. когда на этом проводе появляется плюс (+12V), ТV тюнер, с задержкой 2 секунды выводит изображение с камеры парковки на монитор мультивижена.

Ох елки, а автомат то на кой такой поставил? И там еще магнитный пускатель что ли?

Для установки требуется разобрать обшивку пятой двери. К сожалению фото в разобранном виде у меня нет. Путь прокладки кабеля камеры и провода питания я нарисовал красной линией.


На этапе протяжки кабеля питания и кабеля камеры через стойку двери могут возникнуть трудности. Чтобы их избежать,приготовьте стальную проволокуd-1,5мм длинной 1м. Конец проволоки загибаем кольцом с диаметром примерно 3мм. Снимаем резинки в указанных местах суем, немного покручивая, в отверстие стальную заготовку. Заготовка вылезет в районе заднего фонаря. Приматываем к заготовке изолентой кабель питания и кабель камеры, и вытягиваем. После того как вытянули кабель в отверстие этой же заготовкой протаскиваем через резиновую гофру.

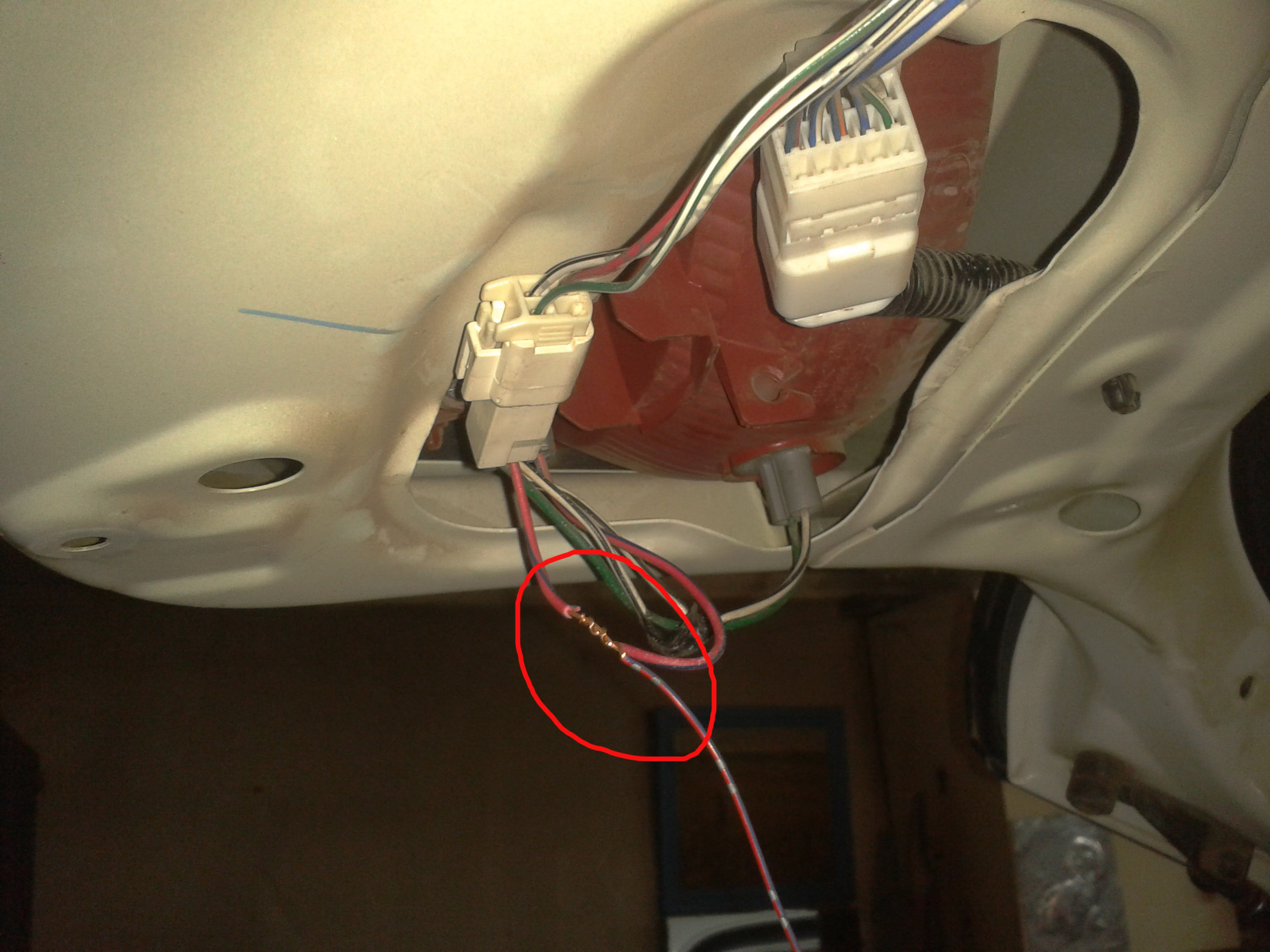

Провод питание камерыподключаем к заднему левому фонарю (красно-синий провод).

Остальные провода подключаем как показано на рисунке.


Добавлено спустя 4 минуты 4 секунды:
На входе кабеля в камеру есть небольшая петля если ее перерезать то получим на экране линии разметки.

Вот вроде и все подключение камеры парковки. В результате камера должна включаться через 2 секунды после включения задней скорости ( селектор в положение R).

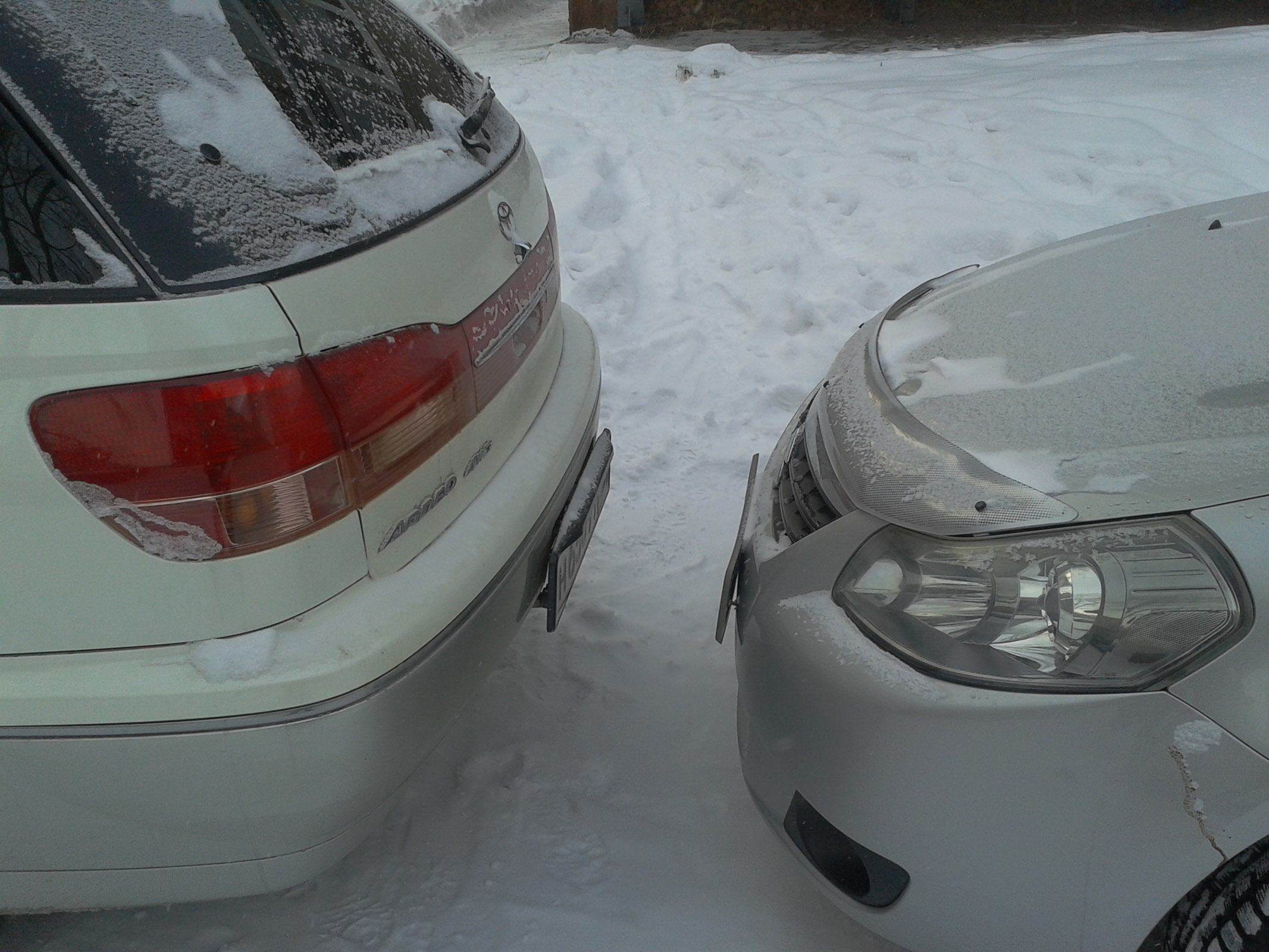

Синим отметил границу бампера, а то на снимке, на белом снеге белый бампер не видно.


Для отключения зеркальности по видеовходу камеры заднего вида на тюнереAbsolute необходимо выполнить следующие действия:
1Снять питание с тюнера (разъединить 12 контактный разъем)
2Подать питание (+12в) на вход активации камеры заднего вида (включить зажигание и заднюю скорость)
3Подать питание на тюнер (соединить 12 контактный разъем)
4 Снятьпитание (+12в) со входа активации камеры заднего вида (включитьи задюю скорость и зажигание)
Для включения зеркальности повторите процедуру.
Вот вроде и все если будут вопросы пишите, отвечу.
Отчет по подключению камеры обгона постараюсь выложить на днях.

самое важное тут не то как кто подключил и какую камеру выбрал. а то что камера на мультике включается АВТОМАТИЧЕСКИ!

Добавлено спустя 1 минуту 43 секунды:
а по зеркальности надо наверно просто камеру подходящую подобрать

http://forums.drom.ru/bratsk/t1151906894.html

Добавлено спустя 3 минуты 34 секунды:
Вместо фото 21

Ну вообще все четко и понятно! Репа сейчас треснет!

добрый день! подскажи где можно купить тв тюнер абсолют!?
