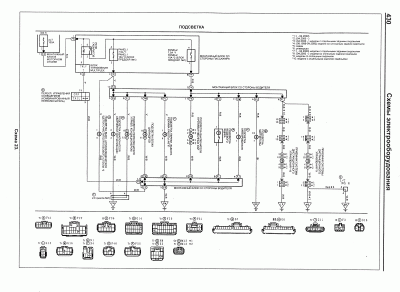

помогите разобраться, что за иероглифы где разъем и что они обозначают?

Добавлено спустя 1 минуту 46 секунд:
это просто разъем?

Добавлено спустя 1 минуту 12 секунд:
надписи на массе все разные, что они обозначают?

я так понял, это кусочки из эл.схем нашего отскакнированного букваря? Там перед началом самих схем (у меня стр.317) есть описание этих дел. Внимательно почитай и поймёшь. На конкретных примерах подскажу:
- Заземление: GO - это точка заземления (балка приборной панели, правая сторона). есть список этих точек на той же стр.
- Разъём: LG2 - код разъёма (под каждой схемой показанны эти разъёмы), цифра 5 обозначает № контакта в этом разъёме.
- аналогично и с первой фоткой. КА...KL - это коды разъёмов, а цифры-буквы рядом с кружочками - контакты в этих разъёмах.
и ещё, в нашем букваре читаемость схем поганая...очень часто не хватает разрешения, и практически невозможно разобраться со схемами с лёту...в печатном варианте таких проблем нету...

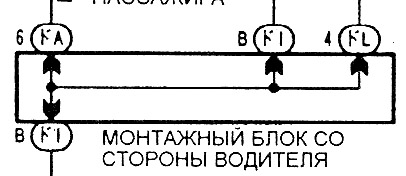

большое спасибо за ответ, но схемы скачаны с этого сайта, букваря у меня нет к сожалению, да это кусочки схемы, но вот допустим монтажный блок со стороны водителя, там перед "L" какой то иероглив чтоли, а снизу в сноске, разъем указан как два штырька, хотя судя по количеству этой буквы разъем должен быть большой.... просто прикупил себе мультивижн, и подсветку бардачка, так судя по схеме и на тот и на этот идут провода с монтажного блока

Добавлено спустя 4 минуты 31 секунду:
допустим это не иероглиф, а буква "к", но где снизу тогда в сноске этот раъем?

очень сложно тебе помочь к сожалению...у тебя на схемах иероглифы, а у меня ваще нечитабельна...всё расплывается. хэлпни, может кто скан хороший этой схемы скинет...или подскажет по книжке.
А конкретный вопрос задай, что надо сделать? Я так понял, ты ищешь возможность подсоединить освещение бардачка? тема есть такая в электрике, там помоему всё подробненько описанно...

все равно спасибо за ответ, просто купил дисплей, магнитолу, джойстик, подсветку бардачка, вот и думал вычертить конкретно схему поключения всего этого для "чайника", комплектация у меня самая бедная, здесь много всего расписано, но вот конкретно чтобы взял схему и все собрал нету!!!, охота подключить именно так, как она должна быть штатно!!! а не цеплятся там за подсветку прикуривателя или еще что. распиновки здесь есть, но вот например подсветку джойстика и т.д. нет. есть очень хорошая схема по шинам данным, вот такую же, только со всеми проводами полностью надо!!! у меня послерестайл 2001г. вот например подсветку двери водительской сделал, а пассажирской так и не могу!!! нигде не написано куда чего втыкать, кто от концевика, кто от плафона, а мне надо так как должно быть предусмотрено заводом!!! про подсветку двери пассажирской есть схема японская, но я вытаскиваю разъем у меня там вообще штырьков нет!!!

Добавлено спустя 3 минуты 25 секунд:
в общем надо сделать схему, чтобы взял и собрал, чтобы на схеме кроме подключения этих узлов ничего другого небыло!!!

сам себе и ответил...проблема в том, что не вся проводка, предусмотренная в максимальной комплектации, смонтирована в более простых комплектациях. как пример, недавно устанавливал ПТФ, ставил переключатель с спе.колечком для ПТФ. в некоторых эти переключатели шли в комплектации. у себя так же не обнаружил в разъёме проводки под это дело, поэтому прокладывал отдельно. так во многих местах данная фигня проявляется. отсюда и используются подключения к нештатным местам. так что, виста отнюдь не конструктор, чтоб захотел - воткнул и заработало. и если у тебя комплектация без мультивижн, то однозначно проводки к джойстику заложено не будет. поэтому надо искать выход из положения - колхозить.

я доп освещение и сигналку к габаритам цеплял к прикуривателю(надо к лампе провод+ чтоб с основной подсветкой, надо постояно то + прикурилки)

Это не буква К, это обозначение блока. В самом начале раздела электрика (стр 271-276) есть описание. У нас используется это обозначение и еще два. Похожее на "К"-монтажный блок со стороны водителя, похожее на "I"-монтажный блок в моторном отсеке, ни на что не похожее-кракозябра какая-то - это монтажный блок со стороны пассажира. Ну а все остальное сказали правильно-Буква обозначает разъем, цифра-ножку этого разъема. Внешний вид разъема и расположение ножек см на вышеприведенных станицах (271-276). Недавно подключал у себя сигналку. Чтобы не морочиться с разъемами, я искал выход этого провода с внешней стороны монтажных блоков(половина всех обозначенных разъемов подходит с внутренней стороны), зачищал провод на подходе к разъему и подпаивался прям к телу провода. ну как-то так
