Используя вольтметр с большим собственным сопротивлением (не менее 10кОм/В) измерьте напряжение и омметр, чтобы измерить сопротивление на выводах разъемов самого ДПДЗ или разъема электронного блока управления как показано на рисунках ниже.
Предостережение!Внимание! Цепь системы впрыска топлива может быть проверена измерением сопротивления и напряжения на выводах электронного блока управления. При измерении напряжений выполняйте все измерения при включенном зажигании и исправном АКБ. Напряжение на клемах АКБ не должно быть ниже 11В.
Внимание! При измерении сопротивления не касайтесь выводов разъема ЭБУ, все измерения проводите со стороны жгута.
1. Показания для двигателей серии S до 86г
Вложение:

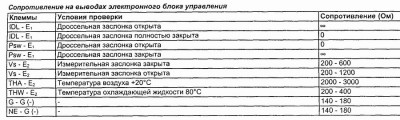

Комментарий к файлу: 3S до 86г сопротивление дпДЗ
+2Проверка датчика положения ДЗ 3S-FE.jpg [ 173.13 КБ | Просмотров: 29646 ]
Вложение:

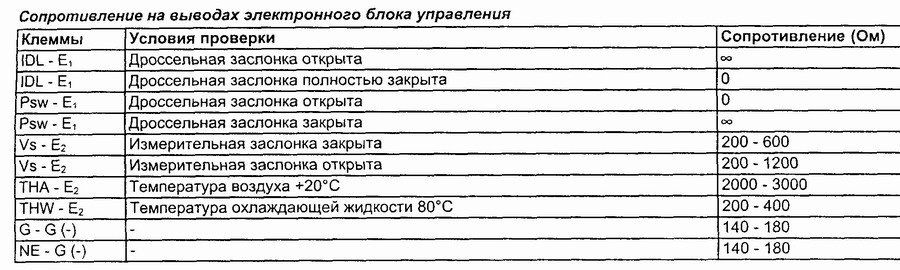

Комментарий к файлу: 3S до 86г напряжение дпДЗ
+3Проверка датчика положения ДЗ 3S-FE.jpg [ 192.28 КБ | Просмотров: 29646 ]

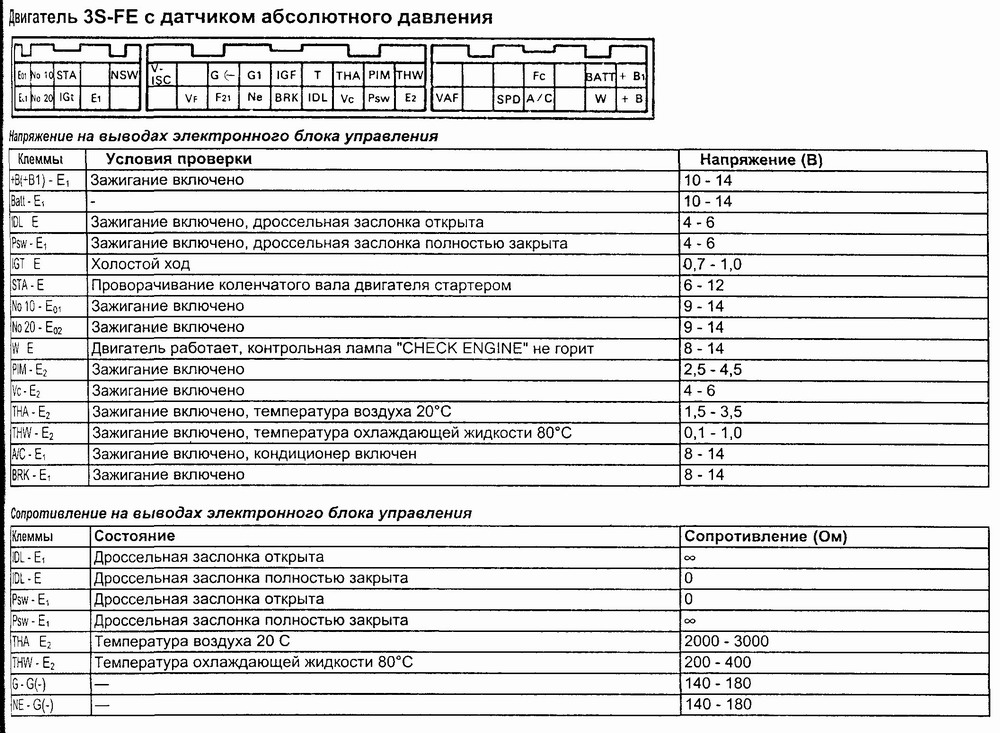

2. Для двигателей серии S с датчиком абсолютного давления
Вложение:
41Проверка датчика положения ДЗ 3S-FE.jpg [ 238.89 КБ | Просмотров: 29646 ]
3. Для двигателей 3S с датчиком массового расхода воздуха
Вложение:
Комментарий к файлу: 1
42Проверка датчика положения ДЗ 3S-FE.jpg [ 231.23 КБ | Просмотров: 29646 ]
Вложение:
Комментарий к файлу: 2
+5Проверка датчика положения ДЗ 3S-FE.jpg [ 89.97 КБ | Просмотров: 29646 ]
4. Для двигателей 3S с 96г. Camry/Vista SV4# (+другие рабочие параметры)
Вложение:
Комментарий к файлу: 1
Напряжение на выходах ЭБУ Системы впрыска.jpg [ 258.86 КБ | Просмотров: 29646 ]
Вложение:
Комментарий к файлу: 2
2Напряжение на выходах ЭБУ Системы впрыска.jpg [ 122.05 КБ | Просмотров: 29646 ]
5. Для двигателей 3S последних годов SV55 (+другие рабочие параметры)
Вложение:
Комментарий к файлу: 1
1Проверка датчика положения ДЗ.jpg [ 56.24 КБ | Просмотров: 29646 ]
Вложение:
Комментарий к файлу: 2
2Проверка датчика положения ДЗ.jpg [ 253.92 КБ | Просмотров: 29646 ]
Вложение:
Комментарий к файлу: 3 - сопротивление обмотки дпДЗ
3Проверка датчика положения ДЗ.jpg [ 37.95 КБ | Просмотров: 29646 ]
