Итак, мы сняли ГБЦ. Теперь можно приступить к замене маслосъемных колпачков. Рассухариванем клапана.

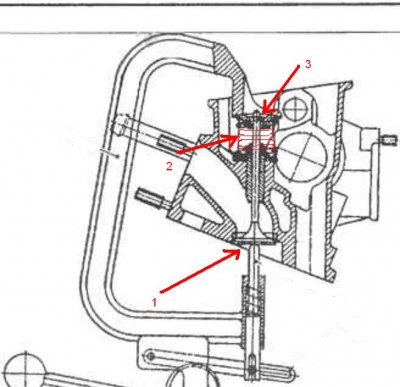

Для тех, кто "не в теме" (таких как я был ): рассухаривание - это снятие клапанов. Называется так потому, что для снятия клапанов необходимо вынуть т.н. "сухари" - фиксаторы, которые удерживают пружину клапана в седле. Для большего понимания привожу картинку из тырнета (движок другой, но суть у всех одинакова). Снизу клапан удерживается в седле клапана(1). А сверху к седлу клапана его прижимает пружина (2), которая удерживается седлом пружины (3).

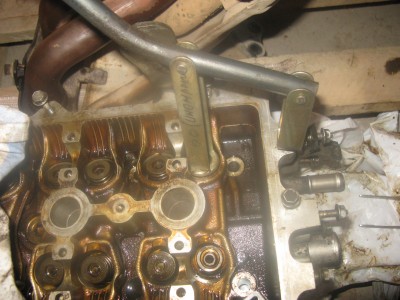

Суть в том, что надо сжать пружину, вынуть сухари удерживающие седло пружины и вынуть пружину. На рисунке изображен еще один вид рассухаривателя в виде скобы. При сжатии пружины клапан будет подаваться немного вниз и, чтобы этого не происходило, надо либо упирать клапан в нижний рычаг скобы либо, если у вас такой рассухариватель, как я указал в 1-й части, подложить под клапан деревянный брусок. Делать это нужно очень аккуратно, чтобы не погнуть клапан.
вот еще видео процесса (не мое )

Процесс довольно долгий и кропотливый для начинающих. Сразу укажу пару моментов:
- изначально клапан может ходить вместе с пружиной, поэтому можно сначала несильно ударить по рычагу рассухаривателя, чтобы сухари освободили клапан
- перед тем, как сжимать пружину ПРИКРОЙТЕ СВЕРХУ чем-нибудь сухари (я просто пальцем прижимал), т.к. они выскакивают со своих мест очень резво и потом приходится их искать по всему гаражу
Вот фото снятого клапана. Слева направо: клапан, пружина, седло пружины, сухари.

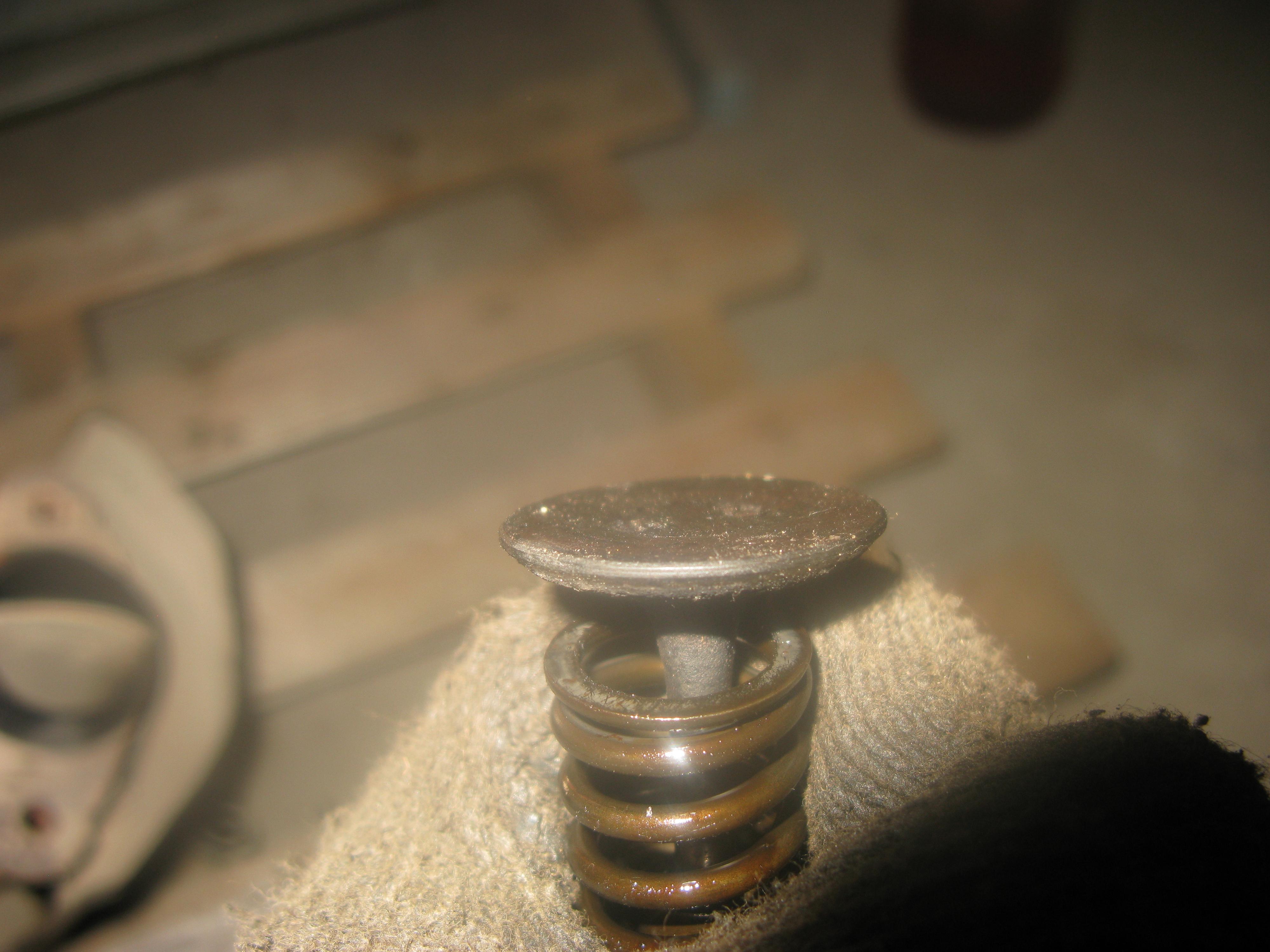

Вот так сухари устанавливаются на клапане (показан один сухарь).

Состояние выпускных и впускных клапанов. Сразу скажу - клапана я не притирал, просто почистил от нагара. По поводу притирки есть много мнений: в двигателях 1ZZ применена спец обработка клапанов с алмазным напылением, поэтому клапана здесь тоньше обычных, что приводит к более улучшенной теплопроводности их. По идее такие клапана притирать не надо, хотя в книге по эксплуатации описан процесс притирки. Я считаю так: притирать или нет зависит от состояния клапанов. Если нагара много - стоит притирать.

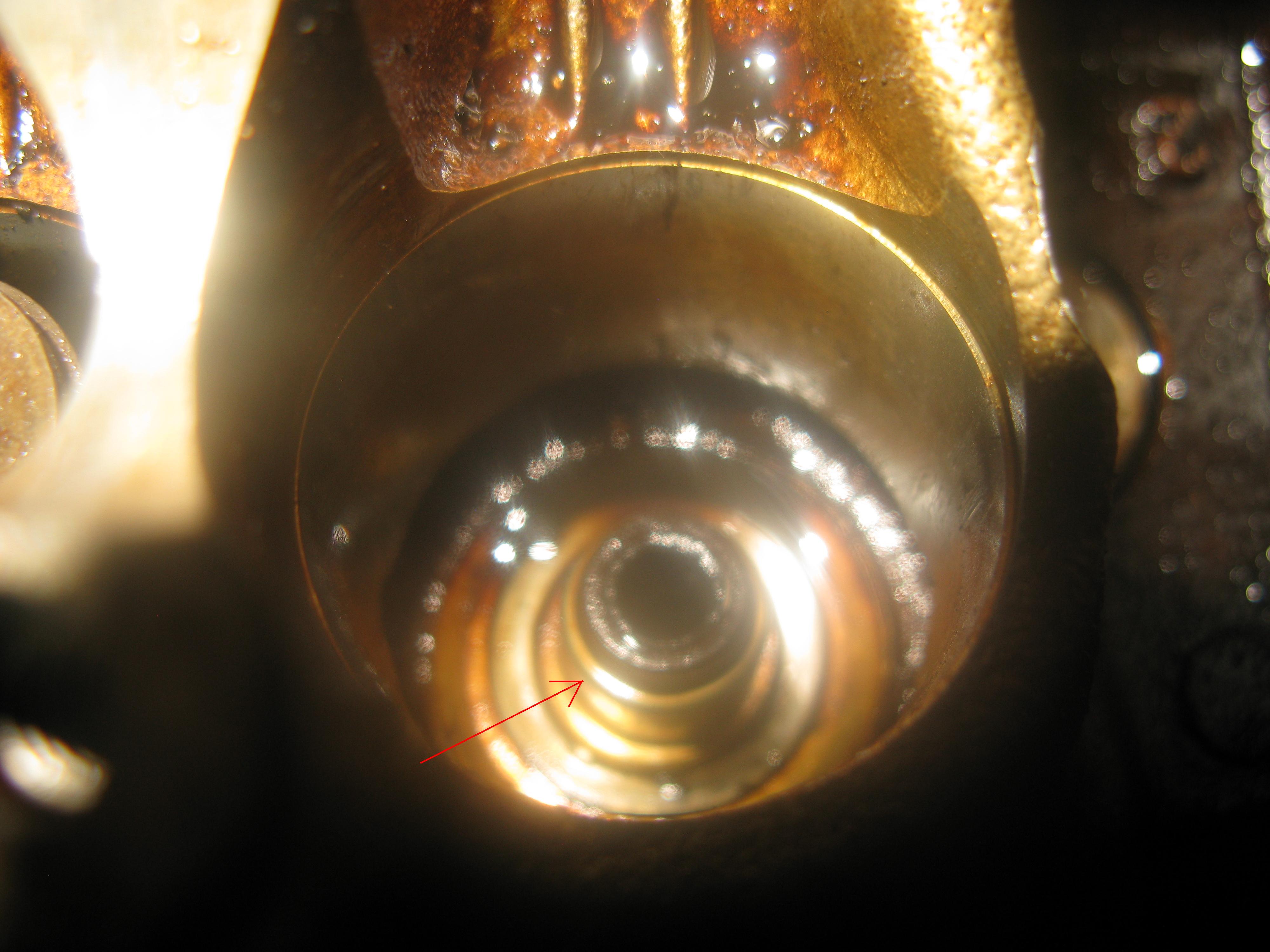

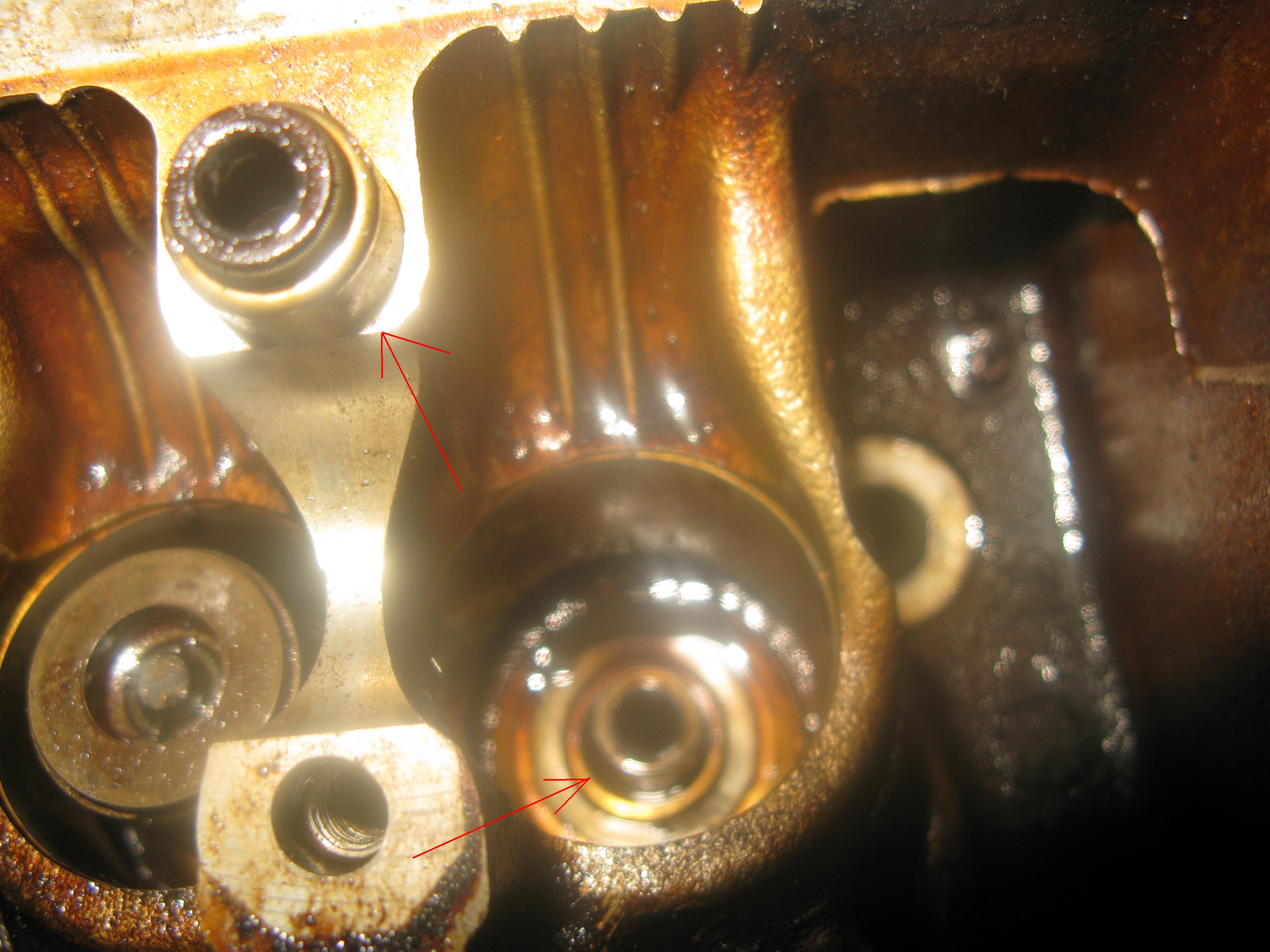

Под пружиной виден маслосъемный колпачок. На втором фото он снят и показано место, где он был. Колпачки снимаются довольно просто (они ни к чему не прикреплены, а насажены на направляющую клапана), но т.к. там довольно узко мне понадобились тонкие длинные плоскогубцы.

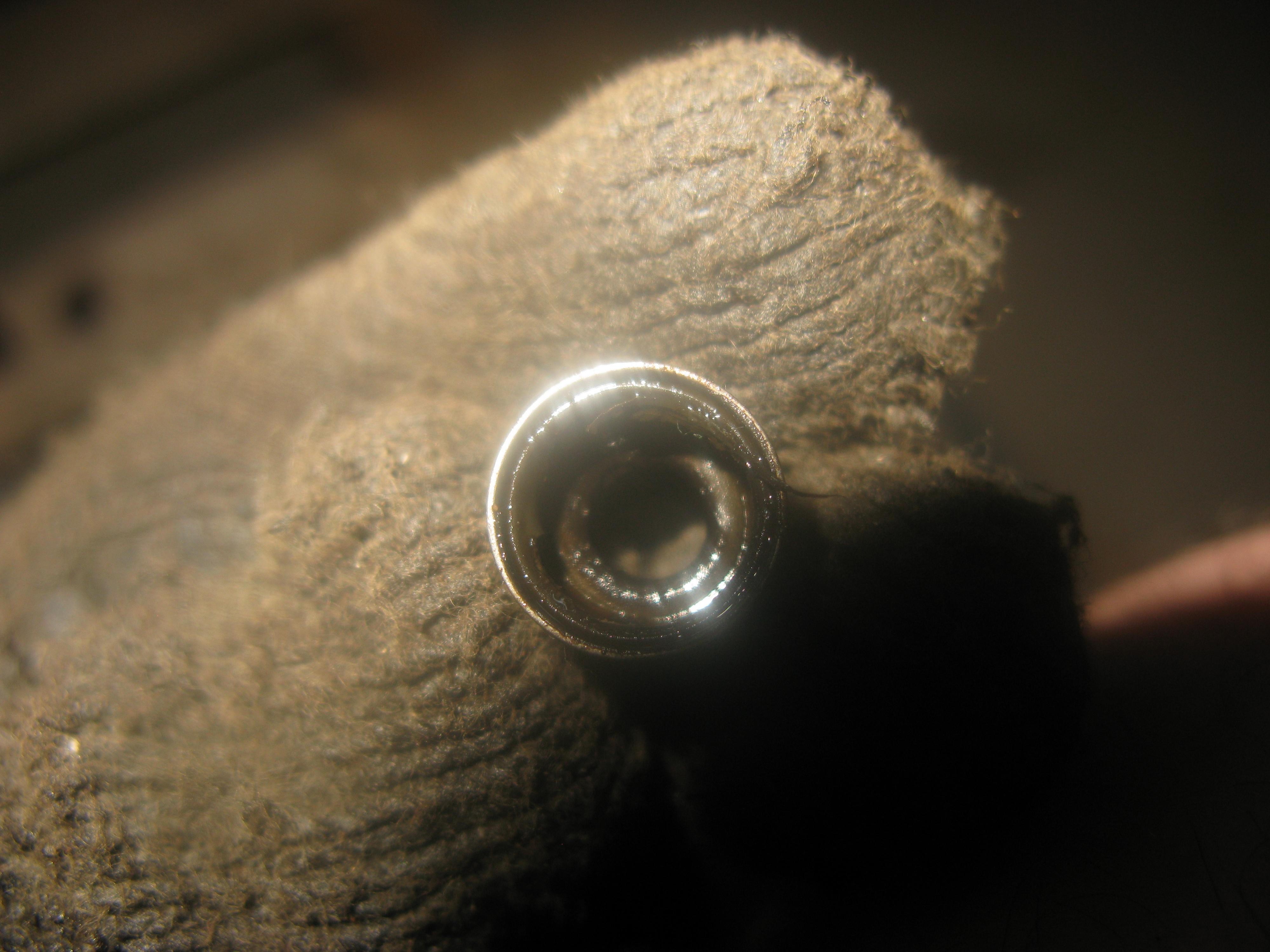

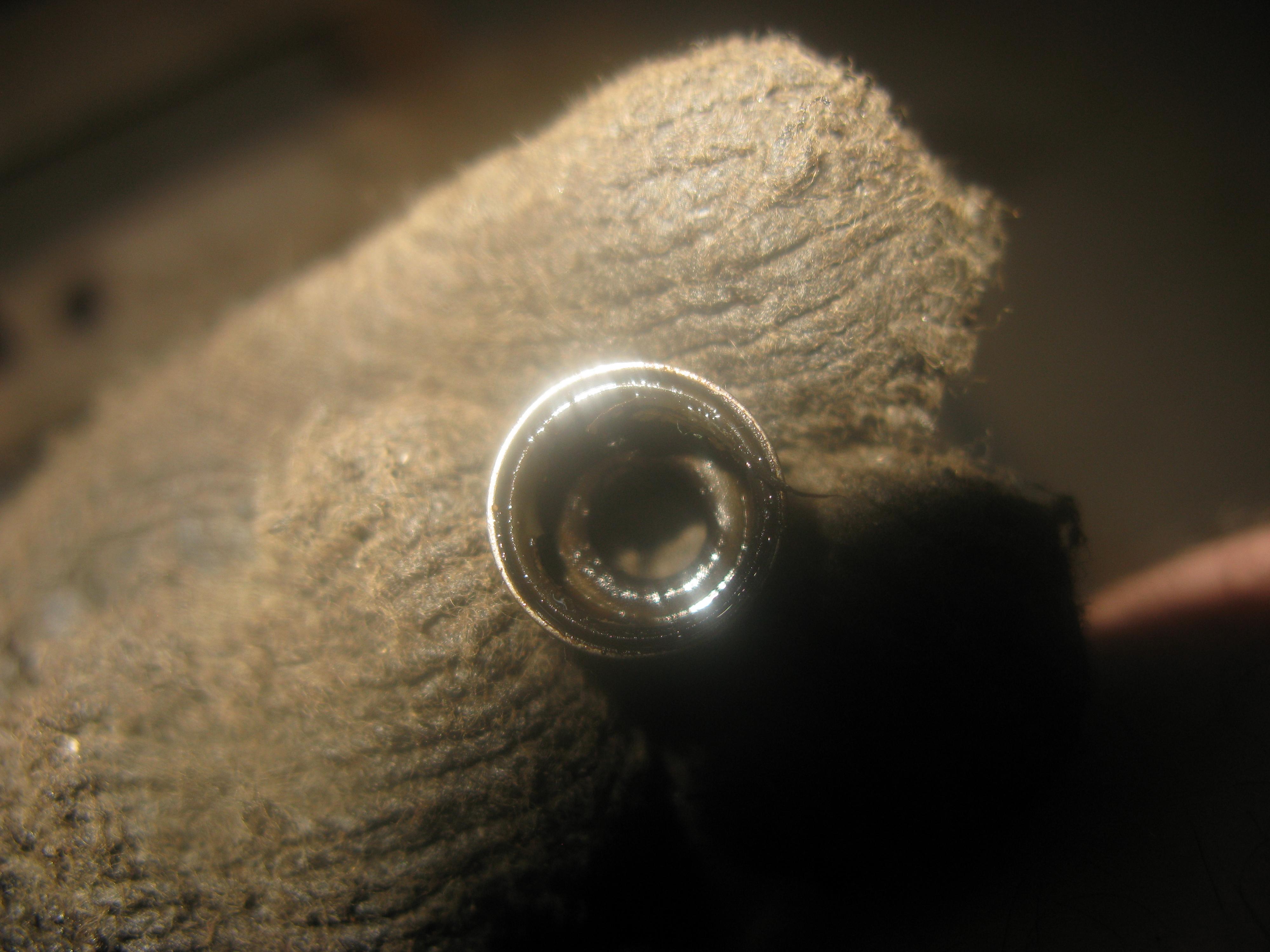

Состояние колпачков - внешние резинки были в норме (мягкие, без косяков), а вот внутренние поистрепались.



Ну вот, с разборкой вроде бы закончили. Снятие поршней я описывать не буду, т.к. особых сложностей в этом нет. Переходим к замене и сборке.
