 Заголовок сообщения: FAQ: замена щеток генератора
СообщениеДобавлено: 09 июн 2013, 22:05
Не в сети
Любитель Японии
Аватара пользователя

Зарегистрирован: 24 мар 2013, 09:25
Сообщения: 1353
Тем: 45
Откуда: Новосибирск
Машина: Toyota Vista
О машине: ZZV50 N180G
Репутация: 429
Рекламные ссылки. Показывается только незарегистрированным пользователям


Может боян, но может кому полезно будет.

Предыстория вопроса. Замерили цэшкой как то, какой ток вырабатывает генератор без потребителей и с максимальными потребителями. Показало, что гена не вывозит, сильно падает ток до 12.5 что не есть хорошо.

Для работы нам понадобится:
1. Трещетка.
2. Головки на 8, 10, 12, 14, 19
3. Новый блок щеток 27370-75060 (на zzv50)
4. Отвертка крестовая
5. Напильник
6. Шкурка

Ну, понеслася!

Для начала снимаем ремень генератора. На натяжителе ремня есть под голову на 19 типа болт. Натягиваем с трещеткой на себя и скидываем ремень.

Вложение:
image.jpg [ 622.05 КБ | Просмотров: 3497 ]

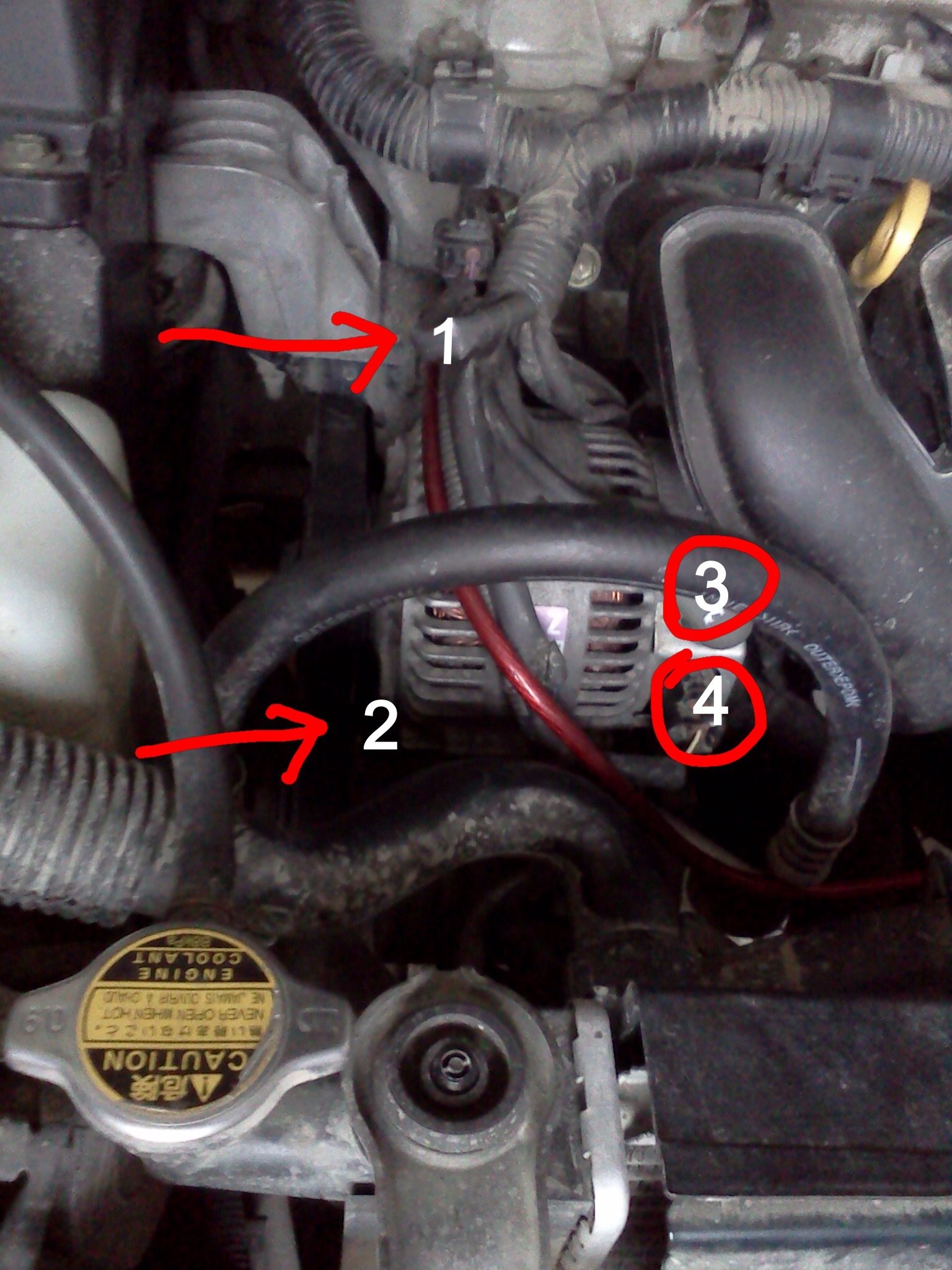

На рисунке цифрами отмечено следующее:
1. Болт на 12
2. Болт на 14
3. Снимаем колпачок и головой на 10 откручиваем гайку, снимаем клему.
4. Отсоединяем штекер.

После этого вытаскиваем генератор.

Вложение:
image.jpg [ 517.74 КБ | Просмотров: 3497 ]

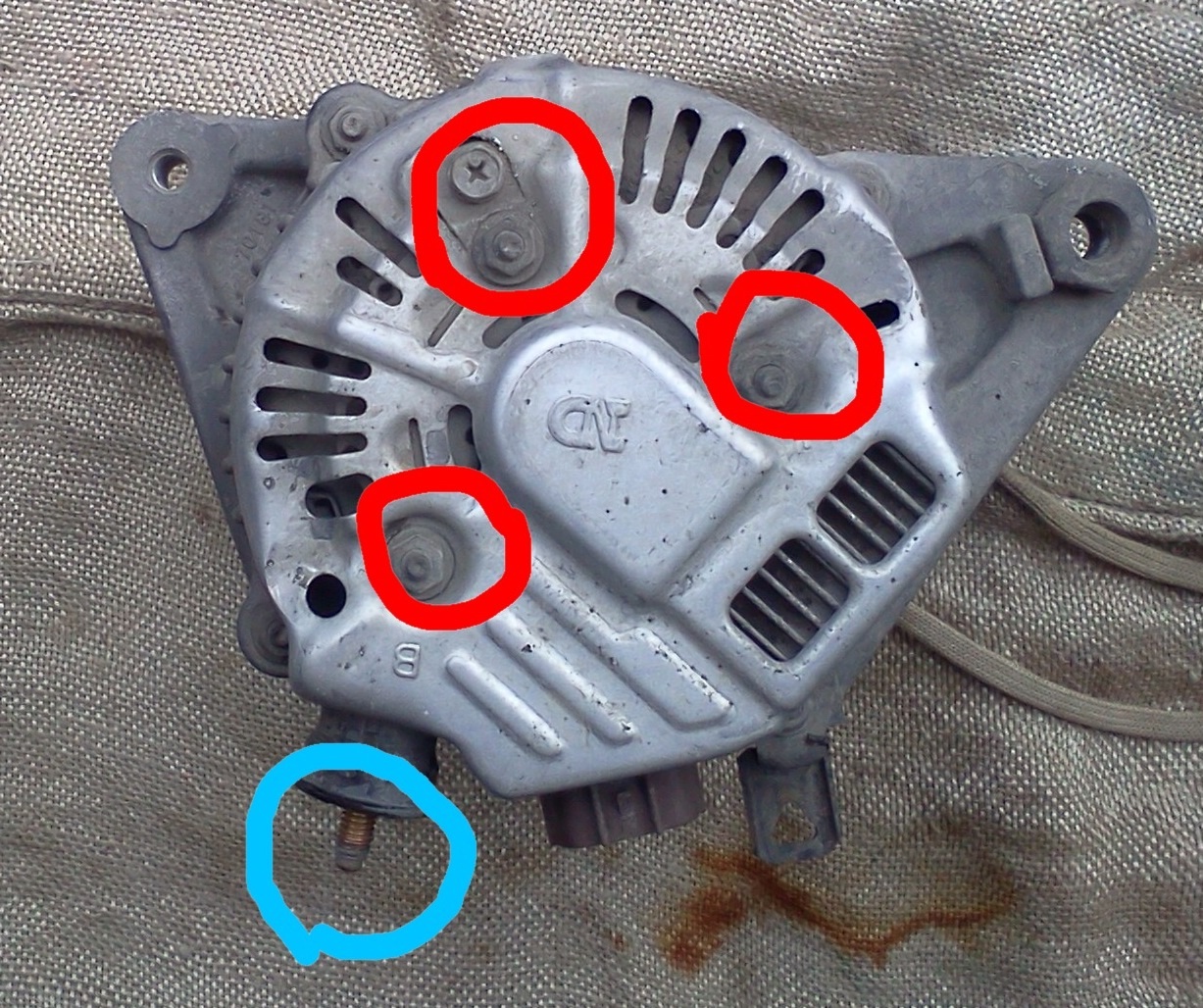

На рисунке отмечены:
1. Синий кружок - головкой на 10 откручиваем гайку, вытаскиваем черный колпачок
2. Красные кружки - головкой на 8 откручиваем все болтики

И теперь снимаем крышку.

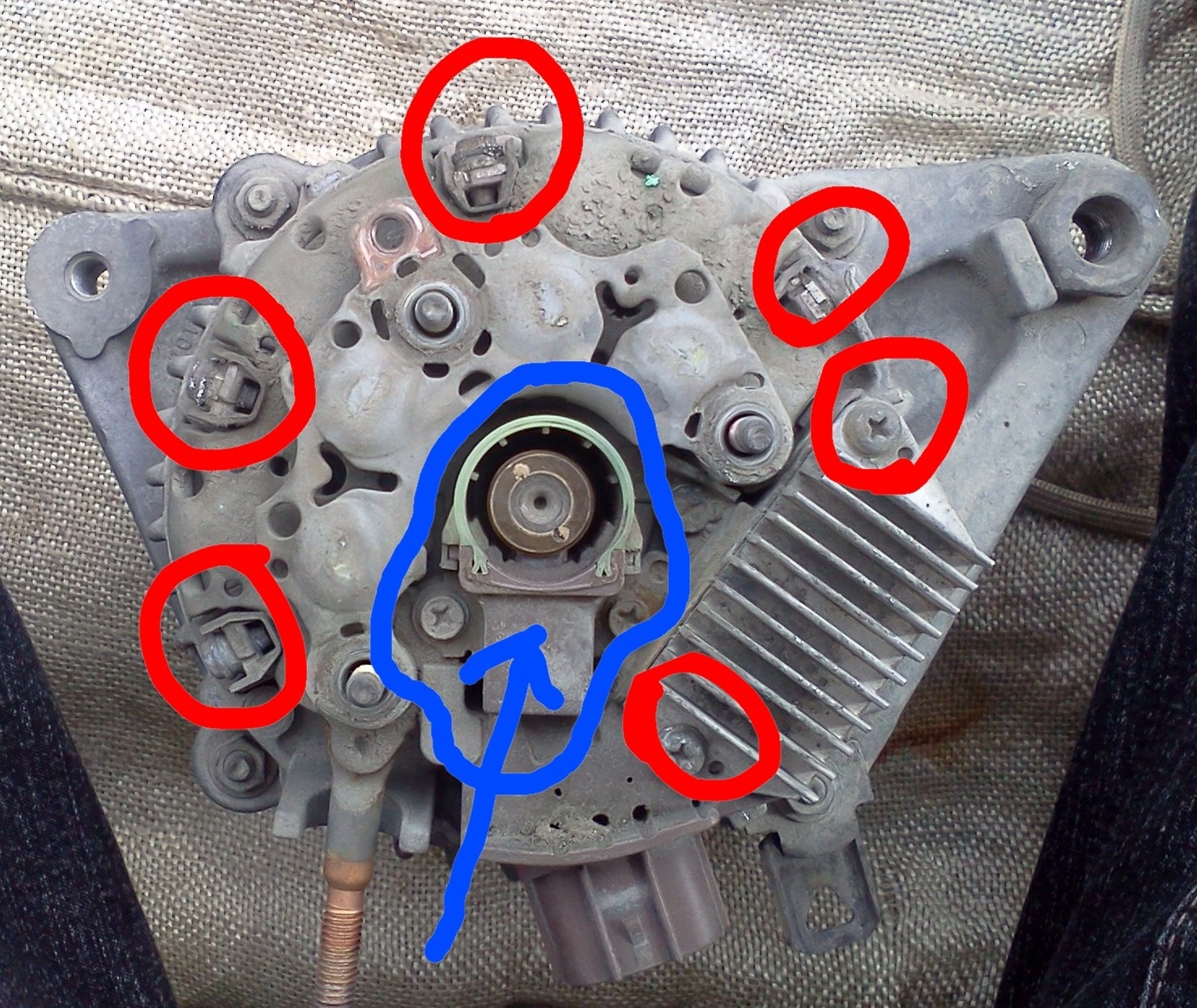

Перед нами будет такая картина

Вложение:
image.jpg [ 722.5 КБ | Просмотров: 3497 ]


Откручиваем крестовой отверткой все отмеченные болты. Только аккуратно, они из дюралюминия, легко сорвать.
Синим собственно отмечен блок щеток.
Вытаскиваем все, и в руках у нас будет этот блок.

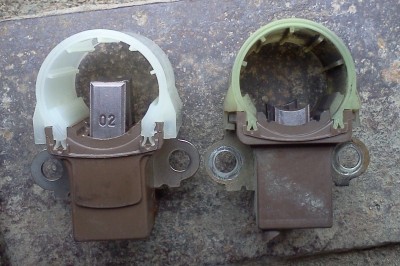

Сравним старое и новое, комментарии излишни:

Вложение:
image.jpg [ 478.24 КБ | Просмотров: 3497 ]

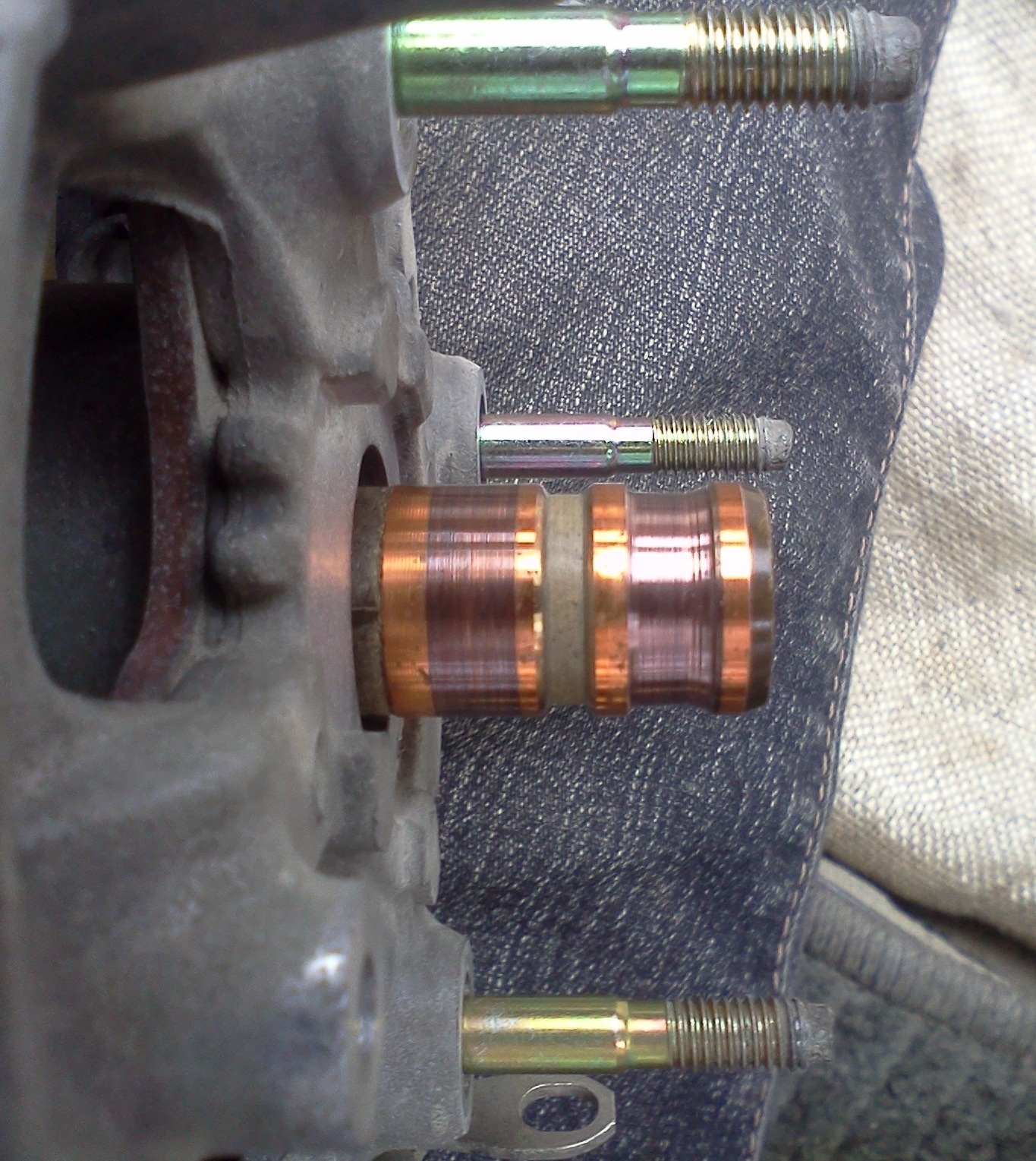

Смотрим на выработку на стволе:

Вложение:
image.jpg [ 622.25 КБ | Просмотров: 3497 ]


Добавлено спустя 3 минуты 14 секунд:

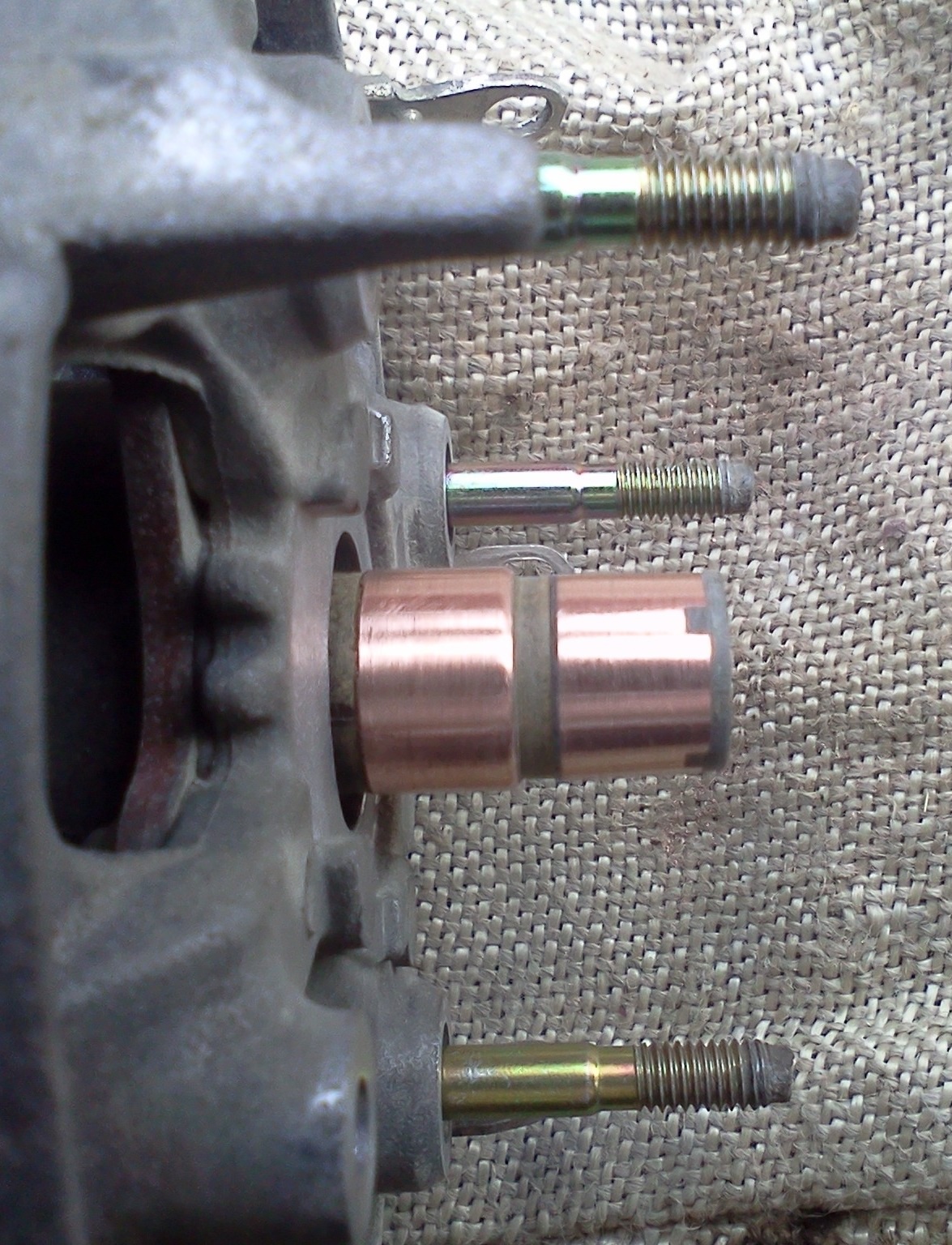

А должно быть так при помощи напильника и шкурки:

Вложение:
image.jpg [ 571.28 КБ | Просмотров: 3495 ]


Я это всегда делаю, чтобы новые щетки равномерно стачивались.

Собираем в обратном порядке собственно!

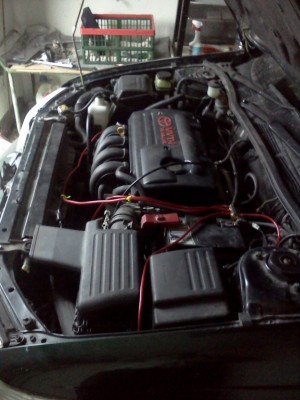

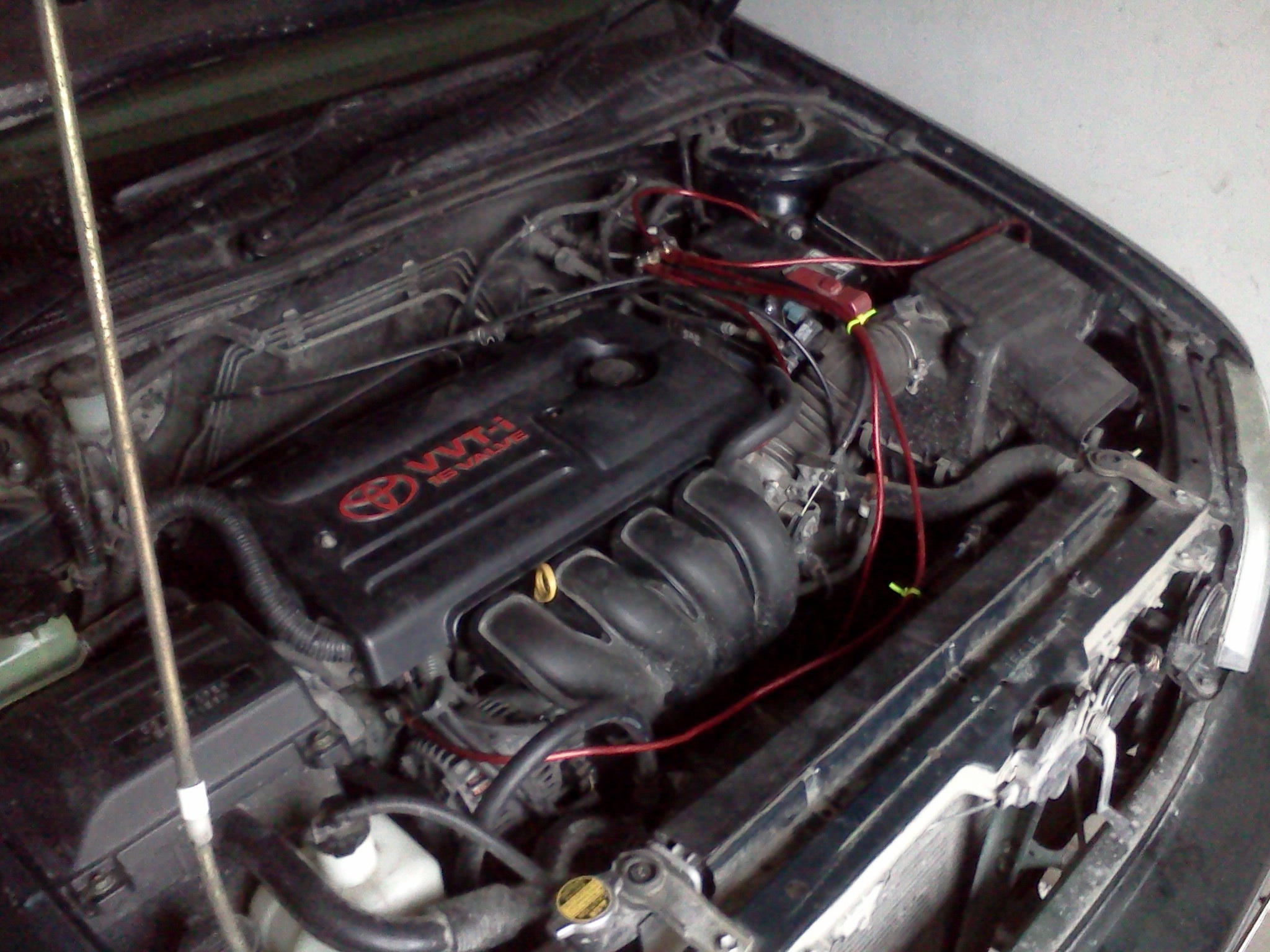

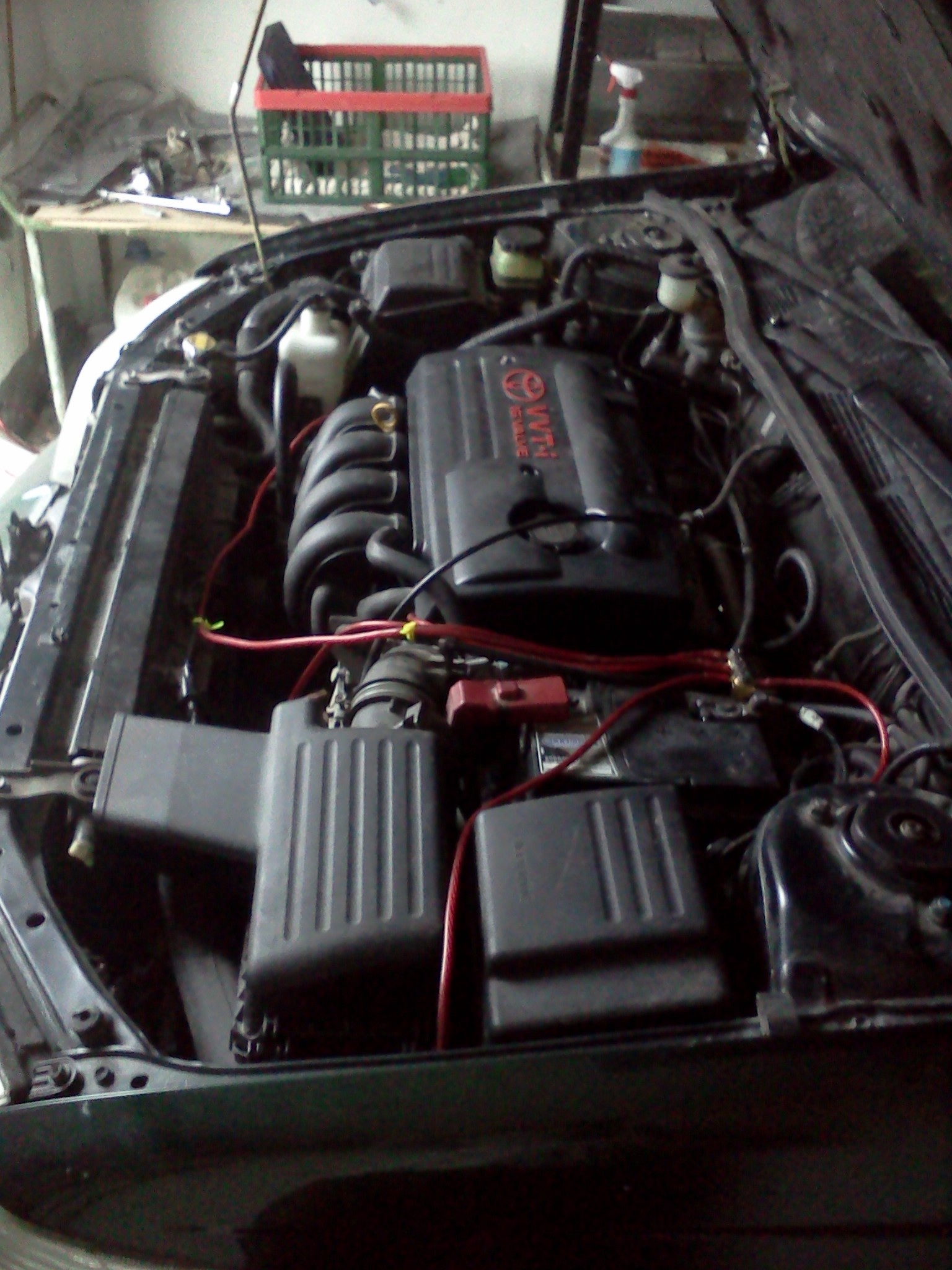

Ну и для красоты по феншую заполировал эффект разминусовкой.

Вложение:
image.jpg [ 688.13 КБ | Просмотров: 3495 ]


Вложение:
image.jpg [ 620.64 КБ | Просмотров: 3495 ]


Если такое было, то рубите тему :)


Последний раз редактировалось Fishtank 10 июн 2013, 08:25, всего редактировалось 1 раз.

Вернуться к началу
 Профиль Отправить email
Ответить на тему
Рекламные ссылки:
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 09 июн 2013, 22:12
Не в сети
Специалист
Специалист

Зарегистрирован: 26 май 2011, 20:56
Сообщения: 116
Тем: 10
Откуда: Новосибирск
Машина: Toyota Vista Ardeo
О машине: D4
Репутация: 14
Да, выработка на стволе вообще писец , а так молодец !)


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 09 июн 2013, 22:19
Не в сети
Любитель Японии
Аватара пользователя

Зарегистрирован: 24 мар 2013, 09:25
Сообщения: 1353
Тем: 45
Откуда: Новосибирск
Машина: Toyota Vista
О машине: ZZV50 N180G
Репутация: 429
Почему то именно на верхей части всегда так. Не первую гену делаю, нижняя часть без выработки, а верхняя стачивается огого


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 10 июн 2013, 01:12
Не в сети
Любитель
Любитель

Зарегистрирован: 08 авг 2012, 17:24
Сообщения: 93
Тем: 10
Откуда: Новосибирск
Машина: Toyota Vista
О машине: Toyota Vista SV55, с тахометром
Репутация: 29
Еще бы ОЕМ номер блока щеток, в обще был бы ФАК так ФАК :good:


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 10 июн 2013, 08:25
Не в сети
Любитель Японии
Аватара пользователя

Зарегистрирован: 24 мар 2013, 09:25
Сообщения: 1353
Тем: 45
Откуда: Новосибирск
Машина: Toyota Vista
О машине: ZZV50 N180G
Репутация: 429
Исправил


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 10 июн 2013, 10:01
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 05 июл 2010, 03:00
Сообщения: 1117
Тем: 2
Откуда: Амурская обл.
Машина: Toyota Vista Ardeo
О машине: VISTA продана теперь WISH,1ZZ, 2008г.
Репутация: 210
Fishtank писал(а):
Почему то именно на верхей части всегда так. Не первую гену делаю, нижняя часть без выработки, а верхняя стачивается огого

Привет. Плюсовые щетки срабатываются быстрей не только на генераторе но и на стартере.

_________________
Да-да, знаю. Страдивари скрипки для лохов делал, а для реальных пацанов — барабаны!


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 10 июн 2013, 20:16
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 27 окт 2008, 04:00
Сообщения: 11948
Тем: 14
Откуда: Вятка
Машина: Toyota Vista Ardeo
О машине: 3S-FSE, 1999
Репутация: 1891
Ну и ток не может падать до 12,5, это напряжение в цепи.

_________________
Vista Ardeo 1999, SV50, D4, Мультик, TV...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 26 окт 2016, 22:02
Не в сети
Любитель
Любитель
Аватара пользователя

Зарегистрирован: 12 окт 2016, 08:57
Сообщения: 24
Откуда: Минусинск
Машина: Toyota Vista
О машине: ZZV50
Репутация: 33
тема старая, но у меня вопрос. а эти кольца вообще меняются или полностью ротор надо менять?


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 27 окт 2016, 12:34
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 27 окт 2008, 04:00
Сообщения: 11948
Тем: 14
Откуда: Вятка
Машина: Toyota Vista Ardeo
О машине: 3S-FSE, 1999
Репутация: 1891
Меняются, лучше менять в конторе по ремонту генераторов.

_________________
Vista Ardeo 1999, SV50, D4, Мультик, TV...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 29 окт 2016, 13:58
Не в сети
Любитель
Любитель
Аватара пользователя

Зарегистрирован: 12 окт 2016, 08:57
Сообщения: 24
Откуда: Минусинск
Машина: Toyota Vista
О машине: ZZV50
Репутация: 33
спасибо,Уважаемый


Вернуться к началу
 Профиль Отправить email
Ответить на тему
СообщениеСообщение было удалено | удалил: Vyatich | 05 ноя 2016, 09:46.
Причина: не по теме
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 26 ноя 2016, 19:01
Не в сети
Любитель
Любитель

Зарегистрирован: 19 авг 2013, 20:23
Сообщения: 68
Тем: 1
Откуда: Новокузнецк
Машина: Toyota Vista Ardeo
О машине: 3s-fse
Репутация: 162
Шкуркой не рекомендуют категорически кольца чистить. Только напильниками. Есть мнение что абразив с наждачки вбивается в медь и потом графитовую щетку в этом месте сжирает.


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 01 ноя 2017, 03:40
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 21 дек 2005, 04:00
Сообщения: 1002
Тем: 21
Откуда: Семипалатинск
Машина: Toyota Vista Ardeo
О машине: SV50, 3S-FSE, U240E, 98г Active Sport
Репутация: 217
Так сколько щёток то заказывать? Впервые столкнулся с этим за всё время службы машины?

_________________
обилие подлецов вокруг – недостаточный повод, чтобы самому стать подлецом Машина с ядерной Херосимы пришла в ядерный Семипалатинск...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 01 ноя 2017, 07:48
Не в сети
Любитель
Любитель
Аватара пользователя

Зарегистрирован: 12 окт 2016, 08:57
Сообщения: 24
Откуда: Минусинск
Машина: Toyota Vista
О машине: ZZV50
Репутация: 33
raewna писал(а):
Так сколько щёток то заказывать? Впервые столкнулся с этим за всё время службы машины?

две минусовые. идут вместе с корпусом, и две плюсовые, идут просто с поводками. заказывать не знаю,есть ли смысл? они везде продаются и обычно всегда есть в наличии


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: FAQ: замена щеток генератора
СообщениеДобавлено: 01 ноя 2017, 12:21
Не в сети
Убер
Аватара пользователя

Зарегистрирован: 06 янв 2013, 16:45
Сообщения: 1071
Тем: 38
Откуда: Novosib
Машина: Toyota Vista
О машине: sv33
Репутация: 244
tehnik66685 писал(а):
raewna писал(а):
Так сколько щёток то заказывать? Впервые столкнулся с этим за всё время службы машины?

две минусовые. идут вместе с корпусом, и две плюсовые, идут просто с поводками. заказывать не знаю,есть ли смысл? они везде продаются и обычно всегда есть в наличии

какие еще плюсовые минусовые, тема не про стартер а про генератор, там щеточный узел в сборе, 2 щетки всего в нем


Вернуться к началу
 Профиль Отправить email
Ответить на тему
