У меня авто 94г. в кузове SV32, стоит штатная касетная магнитола 86120-20871... Хочу её поменять, но нигде не могу найти обозначение проводов по цветам

фишка всего одна 14 контактная:

xxx__xxx
xxxxxxxx

Если кто менял, или у кого есть схема скиньте пожалуйста

file://localhost/C:/Documents%20and%20S ... Статьи.mht file://localhost/C:/Documents%20and%20S ... гнитол.mht

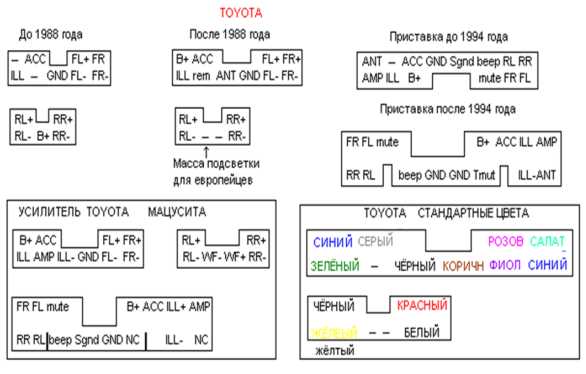

Фрагмент книги распиновка магнитол.

За схему благодарю, но при подключении возникли проблемы, а именно магнитола включается, но динамики молчат...
Все минусы динамиков от магнитолы зацепил на провод который указан на схеме как Line GND (коричневый).

Ну на схеме же английским языком написано FL- FL+ передний левый динамик,FR- FR+ передний правый динамик, RL- RL+ задний левый динамик, RR- RR+ задний правый динамик.
С магнитофона на динамик идет два провода ничего на корпус садить не надо.

На схеме которая соответсвует моей фишке (это правая верхняя) есть только обозначения FR, FL и RR, RL что соответствует + четырех динамиков по периметру авто, про минусы для каждого из этих динамиков я там ничего не вижу. На других схемах да есть и + и - для каждого...Это и ставит меня малость в тупик

Я так понимаю что штатную магнитолу ты хочешь снять а какую вместо нее ставить будешь?

JVC модель не помню, она у меня в машине просто болтается. А есть какие-то принципиальные ньюансы?

особо ничего нет, но всётки придётся тебе искать все минусовые окончания с колонок...на всех магнитолках есть выходы +и- на каждый динамик и в кучу их собирать не желательно. так что ищи концы или прокладывай новые провода (это если - провода на колонках на массе окажутся). всё остальное есть в фишке

А в JVC как я понимаю выходит 8 проводов на колонки обьясни как ты их подключил к родной фишке? У тебя с динамиков к магнитофону подходит по два провода? Хотя даже на древних японцах идет по два провода, они обычно скручены попарно. В JVC выхода разбиты по цветам: зеленый + зеленый с черным - это выход на один динамик точно цвета я
уже ни помню, помоему есть серая пара есть фиолетовая и еще какаято. Вобще на проводах должны быть бирочки. Так вот например к зеленому и зелено черному нужно подцепить
два провода с одного динамика и ни чего на корпус садить не надо.

у меня на старую фишку подходило всего 13 проводов:
1) + АСС
2) + от аккамулятора
3) - масса
4) + антены 1
5) + антены 2
6)+ подсветки
7) + FL
+ FR
9) + RL
10) + RR
11) - еще одна масса
и два провода которые я не знаю от чего, но судя по схеме это MUTE и BEEP

Соответственно могу предположить что все минуса от динамиков где-то сходятся в одном месте и шли на старую магнитолу одним проводом, но для этой магнитолы видимо придется тянуть их заново от каждого динамика

Правильно мыслишь. Но сначала посмотри по проводам динамиков может масса гдето под панелью сидит, тогда ничего тянуть не придется.

нет, не седит, не помню какие, но провода все были разные, 4 пары, тоесть по 2 провода на динамик!!! но звучанее чёт непрельстило, и всё было замененно на новые, да и усилок воткнули сразу.
Залесь в багажник, для начала и посмотри какие по цветам провода приходят на динамики!!! ну а потом и дверки можно раскрутить, ежели совсем препрёт!!!
P.S. поменяешь магнитолу, готовься менять динамики, родные 100% небудут вывозть.

Всем спасибо разобрался, провода от динамиков шли на усилок который под сиденьем был расположен, кинул новые провода от усилка до магнитолы, теперь все отлично работает...

дык у тебя стоял усилок, а ты даже о нём не знал??? наверное и динамики поменяны, старым хозяином, ты посмотри, а то глядиш и ничего делать непридётся
