чтобы не засорять старую тему создам продолжение эпопеи с организацией аудиовхода вместо AM-диапазона, начатой форумчанином Devgne...

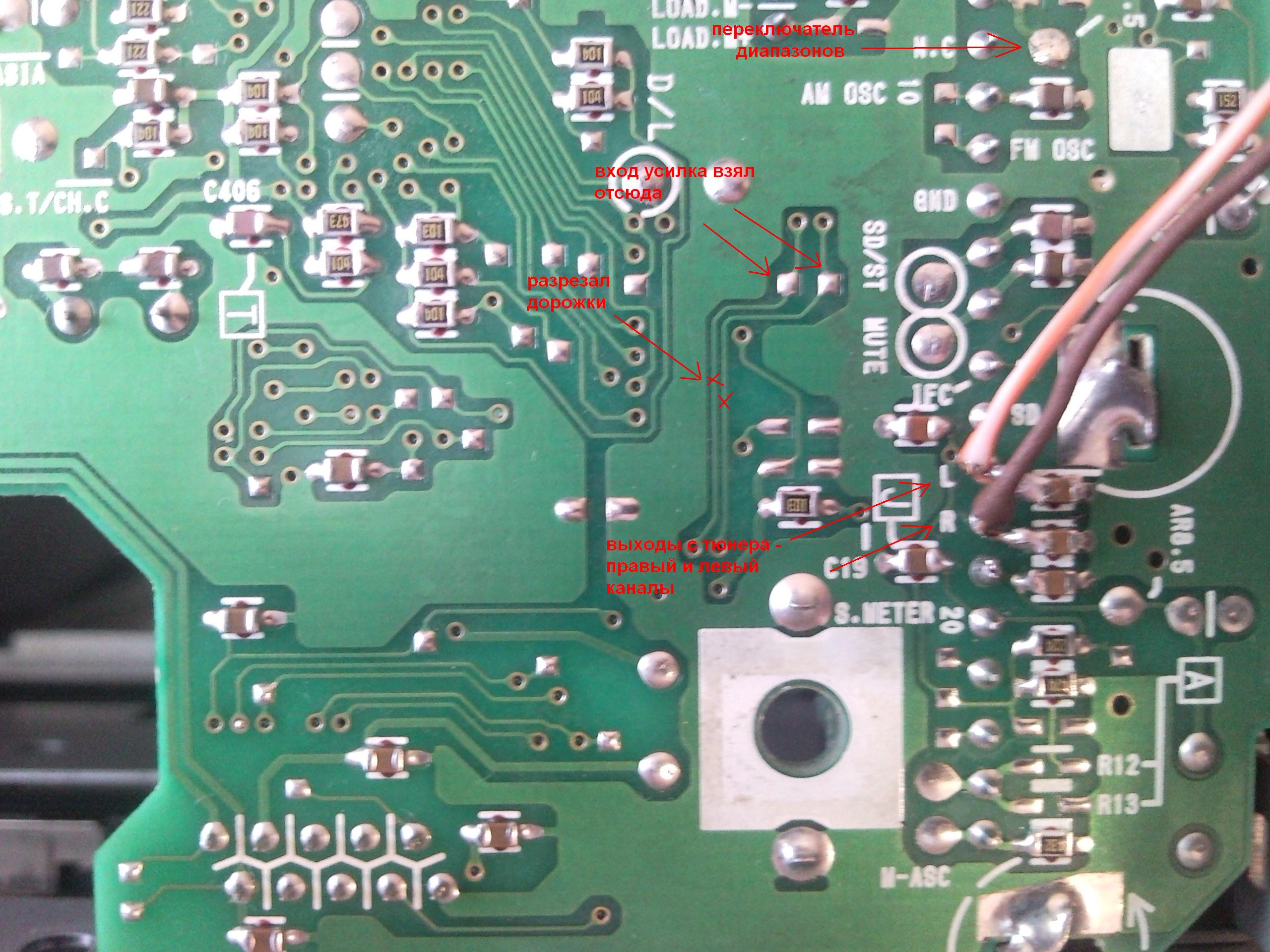

купил детали, разобрал магнитолу(у меня дорестайлинговая, самая обычная с кассетником и без CD, код 88120-32490), добрался до блока тюнера и начал искать нужные выводы...в итоге нашел
Вложение:
SNC00036.jpg [ 558.67 КБ | Просмотров: 3932 ]


L и R - выходы с тюнера(правый и левый каналы)...
FM8.5 - переключатель диапазонов AM и FM(при FM на нем 8В, при AM - 0В)...
остальное по схеме приведенной Devgne, только пришлось резистор заменить на 11кОм, иначе реле не срабатывало.....

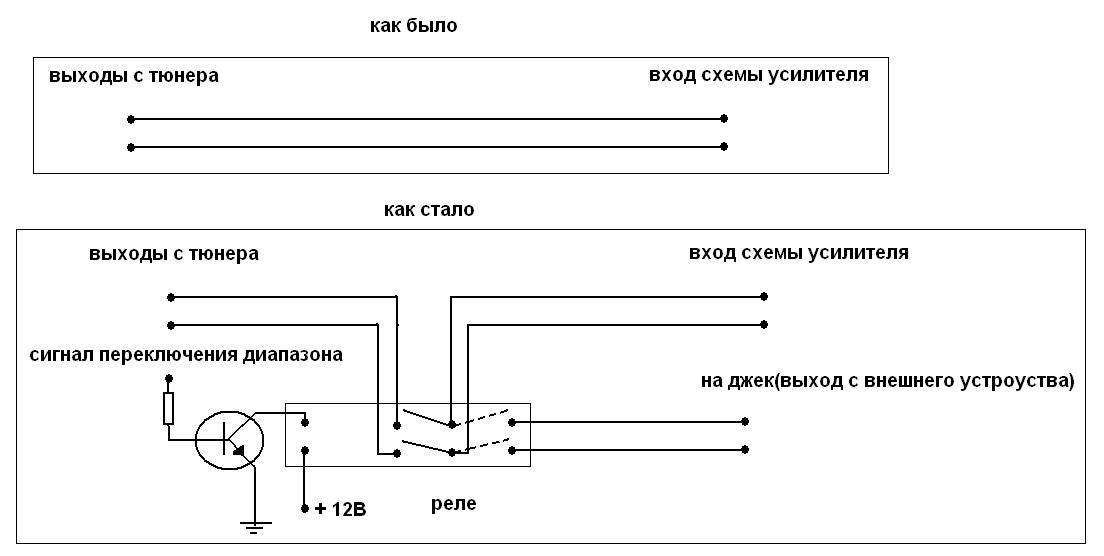

для большей ясности привожу схему как все работает
Вложение:
схема2.JPG [ 50.5 КБ | Просмотров: 3932 ]

изначально сигнал с тюнера идет сразу на усилок - меняя диапазон мы просто меняем выходной сигнал тюнера...
новая схема делает следующее:
мы разрывам прямую связь между тюнером и усилком и ставим реле, которое управляется сигналом переключения диапазона...при одном положении имеем обычный выход с тюнера, при другом - выход с внешнего устройства...
для тех, у кого кнопка переключения AM и FM одна, а не две - это не важно, принцип тот же самый...

промежуточный итог: схема работает, реле переключается, звук с плеера идет....

но возникла следующая проблема - что-то видать я не так нахимичил и теперь не работает регулировка звука...звук негромкий постоянно в не зависимости от положения регулятора громкости(даже на выкрученном в минимум или в максимум) и на FM и на AM....также заметил, что магнитола перестала выключаться даже при вынимании ключа из замка зажигания - выключается только если сам ее выключишь...также не работают кнопки TAPE и CD...буду дальше думать, где прокосячил....

_________________
Была :Toyota Vista ZZV50 99г. без тахо (капиталка собственноручно)
Сейчас: Mitsubishi Outlander CW5W, 05г., 2.4, CVT, MMCS, Rockford


Вернуться к началу
 Профиль
Ответить на тему
Рекламные ссылки:
 Заголовок сообщения: Re: Аудиовход вместо AM-частоты
СообщениеДобавлено: 14 июн 2011, 22:26
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 05 июл 2010, 03:00
Сообщения: 1118
Тем: 2
Откуда: Амурская обл.
Машина: Toyota Vista Ardeo
О машине: VISTA продана теперь WISH,1ZZ, 2008г.
Репутация: 210
А нафига реле городоть? Если память не изменяет в усилке вега 50у на входе стоит микросхема комутатор входов и обвязки почти нет.
Где то на работе схема валялась надо посмотреть что за микросхема и как подключается.

Добавлено спустя 19 часов 18 минут 10 секунд:
Микрсхема кр590кн3 на ней собран комутатор входов. Но у нее двухполярное питание непойдет.


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Аудиовход вместо AM-частоты
СообщениеДобавлено: 24 май 2013, 17:46
Не в сети
бывалый
Аватара пользователя

Зарегистрирован: 29 апр 2009, 03:00
Сообщения: 2345
Тем: 32
Откуда: Новосибирск
Блог: Посмотреть блог (18)
Машина: Toyota Vista
О машине: 1ZZ-FE, ZZV50, 99г, без тахо и тв
Репутация: 726
Совсем забыл отписаться. Проблема у меня была в том, что сгорела микруха усилителя, маркировку ща не помню, надо фото той части, тогда скажу. Купил ее руб за 500 и мне ее перепаяли.

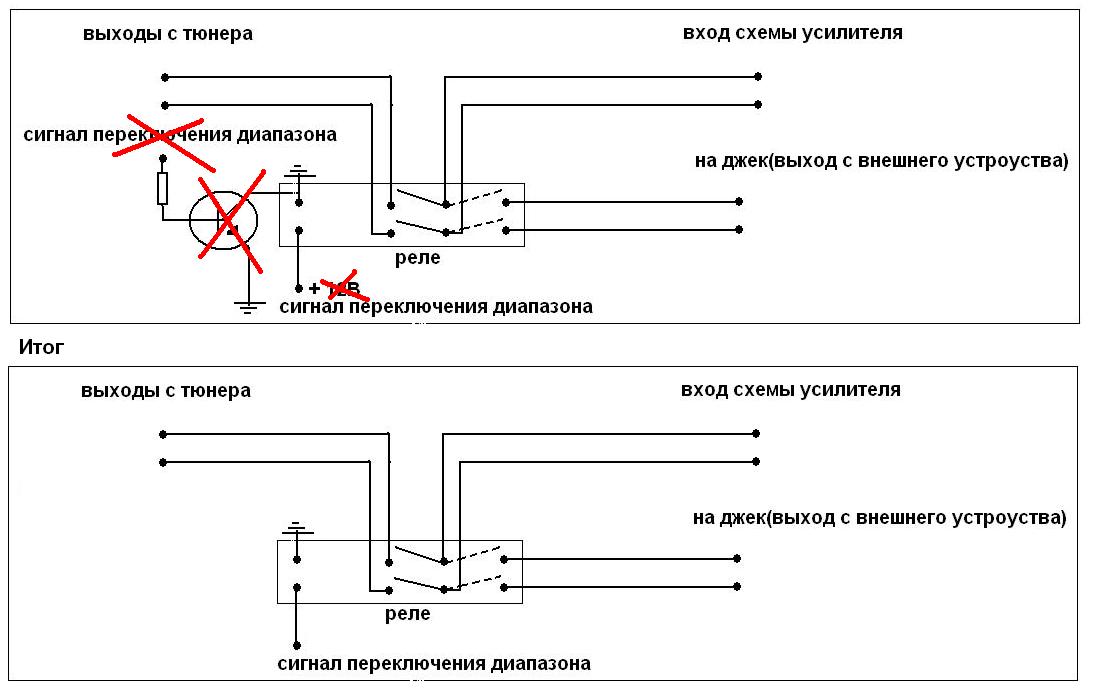

А схема не совсем корректная. Правильнее взять точно такое же реле, но на 9В! И тогда никаких транзисторов и резисторов не надо, т.к. на выводе FM8.5 как раз 8В.
А на 12-вольтовом реле использовался транзистор, т.к. питание бралось 12-вольтовое, а сигнал 8-вольтовый. В итоге правильнее сделать так (с 9-вольтовым реле):
Вложение:
схема2.JPG [ 71.9 КБ | Просмотров: 3198 ]

_________________
Была :Toyota Vista ZZV50 99г. без тахо (капиталка собственноручно)
Сейчас: Mitsubishi Outlander CW5W, 05г., 2.4, CVT, MMCS, Rockford


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Аудиовход вместо AM-частоты
СообщениеДобавлено: 02 июн 2013, 01:21
Не в сети
Начинающий
Начинающий

Зарегистрирован: 18 окт 2011, 15:09
Сообщения: 17
Откуда: Красноярск
Машина: Toyota Vista Ardeo
О машине: 1998 г.в. SV50 3s-fse мультивижн
Репутация: 0
а радио работает?:)

_________________
VISTA ARDEO 1998 г.в., SV50, 3s-fse, MULTIVISION, TV, 2WD


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Аудиовход вместо AM-частоты
СообщениеДобавлено: 11 июн 2013, 13:03
Не в сети
бывалый
Аватара пользователя

Зарегистрирован: 29 апр 2009, 03:00
Сообщения: 2345
Тем: 32
Откуда: Новосибирск
Блог: Посмотреть блог (18)
Машина: Toyota Vista
О машине: 1ZZ-FE, ZZV50, 99г, без тахо и тв
Репутация: 726
да куда оно денется...

_________________
Была :Toyota Vista ZZV50 99г. без тахо (капиталка собственноручно)
Сейчас: Mitsubishi Outlander CW5W, 05г., 2.4, CVT, MMCS, Rockford


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Аудиовход вместо AM-частоты
СообщениеДобавлено: 16 июл 2013, 03:03
Не в сети
Любитель
Любитель
Аватара пользователя

Зарегистрирован: 04 авг 2012, 18:05
Сообщения: 76
Тем: 7
Машина: Toyota Vista Ardeo
О машине: SV55, iSiS 2004гв
Репутация: 0
не забудьте впаять в управляющую цепь реле диод в обратном направлении,а то сгорит че нить от самоиндукции


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Аудиовход вместо AM-частоты
СообщениеДобавлено: 08 дек 2013, 12:55
Не в сети
Любитель
Любитель

Зарегистрирован: 22 дек 2012, 18:57
Сообщения: 51
Тем: 3
Откуда: красноярск (зеленогорск)
Машина: Toyota Vista
О машине: sv30, 4s-fe, 1994г
Репутация: 0
раз вы шарите в электрике, может подскажите как в штатную магнитолу впаять разем для usb флешки и подключить его?! я гдето видел в нете как это делают!


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Аудиовход вместо AM-частоты
СообщениеДобавлено: 08 дек 2013, 23:33
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 27 окт 2008, 04:00
Сообщения: 12274
Тем: 15
Откуда: Вятка
Машина: Toyota Vista Ardeo
О машине: 3S-FSE, 1999
Репутация: 1996
dyex писал(а):
раз вы шарите в электрике, может подскажите как в штатную магнитолу впаять разем для usb флешки и подключить его?! я гдето видел в нете как это делают!
Разъем то впаять недолго, только зачем, ведь в штатной голове нет контроллера USB.

_________________
Vista Ardeo 1999, SV50, D4, Мультик, TV...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Аудиовход вместо AM-частоты
СообщениеДобавлено: 09 дек 2013, 08:19
Не в сети
Профи
Профи
Аватара пользователя

Зарегистрирован: 08 окт 2012, 21:41
Сообщения: 671
Тем: 13
Откуда: БАРНАУЛ
Машина: др. Японка
О машине: SV55 3S-fe 4WD была
Репутация: 659
так быть может и контроллер USB впаять можно будет?


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Аудиовход вместо AM-частоты
СообщениеДобавлено: 09 дек 2013, 17:07
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 27 окт 2008, 04:00
Сообщения: 12274
Тем: 15
Откуда: Вятка
Машина: Toyota Vista Ardeo
О машине: 3S-FSE, 1999
Репутация: 1996
vladVA писал(а):
так быть может и контроллер USB впаять можно будет?
А для чего если есть готовое решение viewtopic.php?t=999526

_________________
Vista Ardeo 1999, SV50, D4, Мультик, TV...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Аудиовход вместо AM-частоты
СообщениеДобавлено: 09 дек 2013, 21:24
Не в сети
Любитель
Любитель

Зарегистрирован: 22 дек 2012, 18:57
Сообщения: 51
Тем: 3
Откуда: красноярск (зеленогорск)
Машина: Toyota Vista
О машине: sv30, 4s-fe, 1994г
Репутация: 0
дану эту кишку в салоне да еще и свои не маленькие деньги! :) а мож можно модулятор запихать а вход USB на панель вывести инфра глазом?

Добавлено спустя 1 день 3 часа 17 минут 21 секунду:
короче. решил я разобрать сей девайс для донора в моих планах! пока в поисках, про как с него выводы сделать на контакты магнитолы! для входа с разъема для того китай адаптера!! думаю общими силами поможем мне в этом и для других наглядное пособие что мы не хуже китайцев! :mrgreen:

Добавлено спустя 2 минуты 47 секунд:
да я же писал выше!!! читайте всю тему! мне если честно, жалко деньги на чужие умы тратить, кто получает за этот девайс. наши парни большего стоят, и надо потдержать!

Добавлено спустя 3 минуты 9 секунд:
не суди строго, но тут пытаются своим умом достучаться до истины! :beer:


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Аудиовход вместо AM-частоты
СообщениеДобавлено: 11 дек 2013, 00:58
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 05 май 2009, 03:00
Сообщения: 6759
Тем: 72
Откуда: Ставрополье
Блог: Посмотреть блог (7)
Машина: Toyota Vista
О машине: седан SV50, 3S-FSE, U240E, 98г.
Репутация: 1393
Не знаю ваш уровень познаний в конструировании электронных устройств, но поверьте, на коленке этого не сделать. Как минимум нужен контролер USB, микроконтролер для стыковки с входом магнитолы и соответствующая программа для него. Дешевле купить.
