 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 24 дек 2010, 16:42
Не в сети
Профи
Профи
Аватара пользователя

Зарегистрирован: 01 май 2008, 03:00
Сообщения: 757
Тем: 77
Откуда: РОССИЯ, Воронеж.
Машина: Toyota Vista
О машине: ZZV-50, 1ZZ, 1999г.
Репутация: 467
Рекламные ссылки. Показывается только незарегистрированным пользователям


AntonYGL писал(а):
А напряжение хотя бы цешкой какое на обмотке реле когда трещать начинает?

Нет не мерил напругу, не до этого когда затрещит. очкова становится от этих экспериментов, вдруг какая нибудь электроника сгорит, ведь сигнал на лампочку с мозга идет. И еще там на лампочках общий (+), а не (-) как везде.


Вернуться к началу
 Профиль Отправить email
Ответить на тему

 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 24 дек 2010, 16:53
Не в сети
Любитель
Любитель
Аватара пользователя

Зарегистрирован: 28 июл 2009, 03:00
Сообщения: 96
Тем: 1
Откуда: Барнаул
Машина: Toyota Vista
Репутация: 99
Мда, значит дешевый вариант переделки с помощью одного реле отпадает, буду гомырить схему на контроллере.
З.ы. А реле какое? может сильно здоровое?

_________________
Была - Висточка SV 40, 4s-Fe, AT, золотистая
Есть - Виста 50, 1AZ-FSE, AT, серебро.


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 24 дек 2010, 17:04
Не в сети
Профи
Профи
Аватара пользователя

Зарегистрирован: 01 май 2008, 03:00
Сообщения: 757
Тем: 77
Откуда: РОССИЯ, Воронеж.
Машина: Toyota Vista
О машине: ZZV-50, 1ZZ, 1999г.
Репутация: 467
AntonYGL писал(а):
А реле какое? может сильно здоровое?

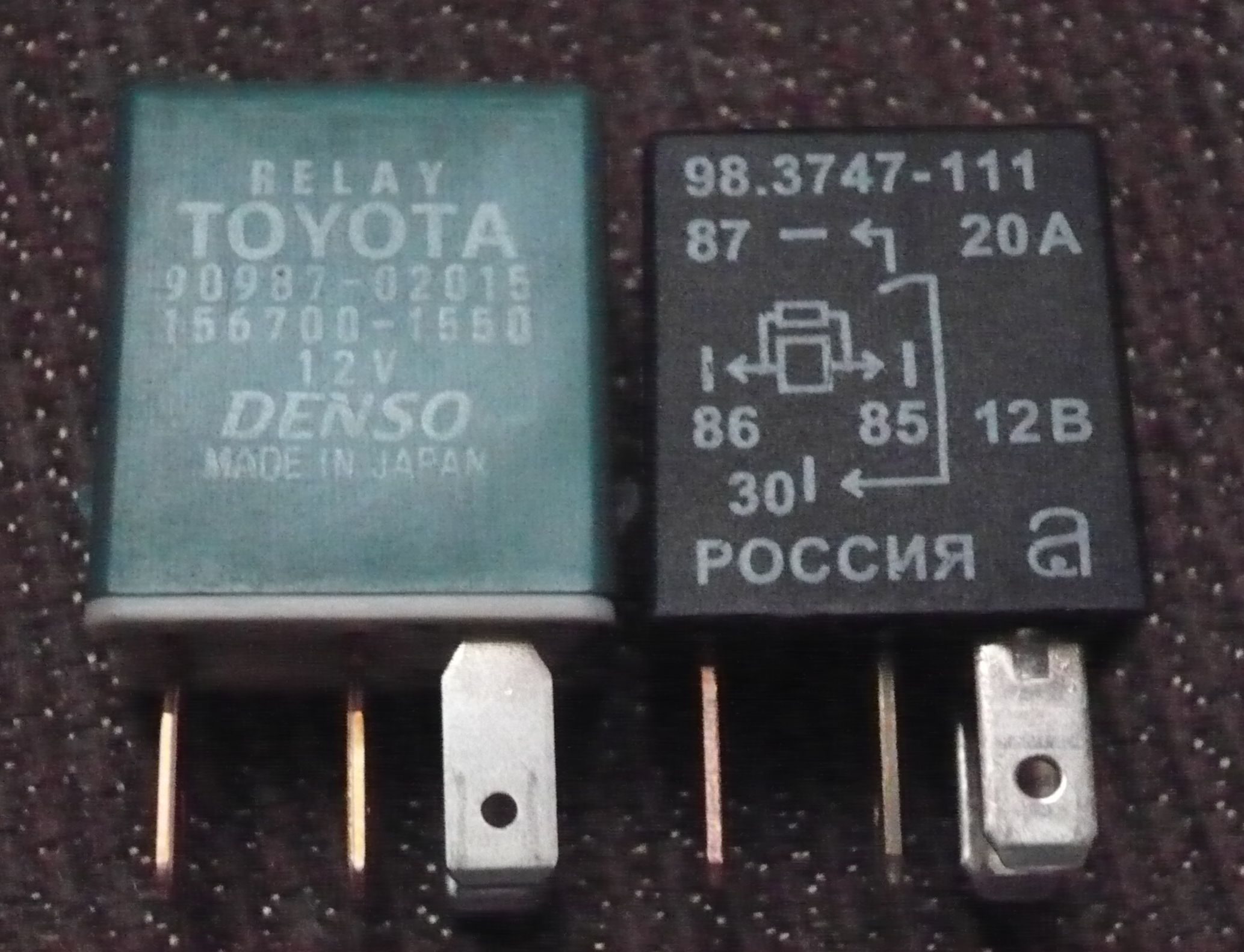

Ставил разные и от таза и наше (на фото)и даже от какой-то магнитолы - все на 12v.


Вложения:
реле1.JPG [ 317.42 КБ | Просмотров: 1347 ]
Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 24 дек 2010, 17:22
Не в сети
Давно на форуме
Аватара пользователя

Зарегистрирован: 25 янв 2009, 04:00
Сообщения: 10683
Тем: 155
Откуда: Косопузия (Рязань).
Машина: др. Toyota
О машине: SXU10 5S-FE белая ночь 057
Репутация: 1488
AntonYGL писал(а):
А напряжение хотя бы цешкой какое на обмотке реле когда трещать начинает?


для чего? чтоб узнать величину/падение напруги или зафактить его пульсации?
:smile: ...

_________________
:smoke: Я не парюсь. Уже не курю. Просто люблю на солнце посидеть.
(из личных наблюдений...)


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 24 дек 2010, 17:55
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 05 май 2009, 03:00
Сообщения: 6759
Тем: 72
Откуда: Ставрополье
Блог: Посмотреть блог (7)
Машина: Toyota Vista
О машине: седан SV50, 3S-FSE, U240E, 98г.
Репутация: 1473
jannoss, а при включении туманок лампы на приборке так же притухают как и при включении габаритов? Если помнишь, где то Киловольт писал (он подцеплял дальний последовательно) про это, что дребезжание контактов в реле начинается при включении габаритов и он реле поставил на 9 Вольт.

_________________
Случайности не случайны...


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 24 дек 2010, 18:11
Не в сети
Профи
Профи
Аватара пользователя

Зарегистрирован: 01 май 2008, 03:00
Сообщения: 757
Тем: 77
Откуда: РОССИЯ, Воронеж.
Машина: Toyota Vista
О машине: ZZV-50, 1ZZ, 1999г.
Репутация: 467
uraStav писал(а):
jannoss, а при включении туманок лампы на приборке так же притухают как и при включении габаритов? Если помнишь, где то Киловольт писал (он подцеплял дальний последовательно) про это, что дребезжание контактов в реле начинается при включении габаритов и он реле поставил на 9 Вольт.

Значит пошел и померил напряжение что на лампочке Р, и вот оказывается что получается:при выключенных габаритах и на всех режимах подсветки где-то 12,5V, а вот при включенных габаритах: яркость табло на всю 12,5V, яркость на одно деление ниже и далее 6,5V, понижение напруги идет по (-), как уже писал там (+) общий, лампочки загораются при подаче (-) на каждую отдельно. И это без подключения реле. Во как, теперь ясно почему реле трещит, нет напруги. Днем еще можно ездить с ярким табло, а вот ночью я его ставлю на самое слабое свечение, слепит.


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 27 дек 2010, 17:26
Не в сети
Любитель
Любитель
Аватара пользователя

Зарегистрирован: 28 июл 2009, 03:00
Сообщения: 96
Тем: 1
Откуда: Барнаул
Машина: Toyota Vista
Репутация: 99
jannoss писал(а):
Решил я поставить реле на Р и между кнопкой туманок, чтоб туманки включались и выключались сами при снятии с Р, и вот все вроде хорошо, но через какое-то время реле начинает судорожно трещать, как будто напряжение подается импульсами, релюхи пробовал разные и с большим сопротивлением катушки и с маленьким все на 12v, результат один - реле начинают трещать. Наверное нельзя чтоб нагрузка была больше чем одна лампочка. Так что запитывать реле с лампочек Р,R,N,D,2,L не советую.
Делал как на рисунке.

Я как понял в этой схеме ты релюхой дублируешь выключатель, он же слаботочной, он включает мощное реле в блоке. так на дублирование переключателя можно поставить самое мелкое реле, а не силовое как на фотках ниже.

Добавлено спустя 4 минуты 24 секунды:
Вот сейчас посмотрел, у bestar 102b 9вольтовой, гарантируемое срабатывание 6,75. 12вольт ее тоже не сожгут. и обмоточка у нее слаботочная, не много на себя заберет.

_________________
Была - Висточка SV 40, 4s-Fe, AT, золотистая
Есть - Виста 50, 1AZ-FSE, AT, серебро.


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 28 дек 2010, 23:17
Не в сети
Профи
Профи
Аватара пользователя

Зарегистрирован: 30 мар 2008, 04:00
Сообщения: 565
Тем: 7
Откуда: Копейск
Машина: Toyota Vista Ardeo
О машине: SV-50 3S-FSE WHITE 1998
Репутация: 219
Установил себе автосвет по такой схеме:Изображение
Алгоритм такой:
- Запустил двигатель, переключил с паркинга - ближний включился;
- поставил на паркинг или заглушил двигатель - ближний выключился.

Все остальное работает в штатном режиме.


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 28 дек 2010, 23:24
Не в сети
Профи
Профи
Аватара пользователя

Зарегистрирован: 27 янв 2009, 04:00
Сообщения: 858
Тем: 12
Откуда: Санкт-Петербург
Блог: Посмотреть блог (9)
Машина: др. неЯпонка
О машине: Ардэха была, девятос был, фабка есть
Репутация: 192
хм ща делаю ДХО из противотуманок так 2 реле обошелся :) все и миркух не нать

_________________
vista sv50 3sfse D4 2001 с черным салоном
ВАЗ-2109 88г с коришневым салоном
Фабия 2010 1.4 мт универсал с черным салоном
Dodge Ram будет или не будет, все зависит от политиков!!!


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 30 дек 2010, 01:34
Не в сети
Профи
Профи
Аватара пользователя

Зарегистрирован: 30 мар 2008, 04:00
Сообщения: 565
Тем: 7
Откуда: Копейск
Машина: Toyota Vista Ardeo
О машине: SV-50 3S-FSE WHITE 1998
Репутация: 219
AntonYGL писал(а):
.....Вот на висту буду уже покупать часть, а то контроллер остался только Мега32... :) многовато его для такой задачи, и большой он, лучше так же тини прикуплю и че нить придумаю. Хотя тут мысль посетила - разрезать линию от датчика света ну или от положения "авто" на клюшке - релюхой запитанной от зажигания, и все, фары после прогрева потухнут

Блиин, чета поразмыслил... неканает, она ж будет светить на прогреве. Реле надо от паркинга так же запитать, разрезать ей линию автосвета, и закрыть датчик полностью, получим дешевое решение.

Сегодня немного доработал схему:


Приделал штатную функцию автосвета, теперь днём автоматически (алгоритм вкл/выключения писал выше) включаются только фары (ближний), а ночью вместе с габаритами, плюс ко всему, добавил принудительный выключатель схемы.


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 30 дек 2010, 02:08
Не в сети
Местный
Местный
Аватара пользователя

Зарегистрирован: 01 янв 2006, 04:00
Сообщения: 10044
Тем: 182
Откуда: ХМАО Роман
Машина: др. неЯпонка
О машине: Volkswagen Tiguan
Репутация: 710
уже опробовал на своей машине?

_________________
Управлял шесть лет японской мечтой - Toyota Vista Ardeo, теперь управляю немецкой мечтой - DAS AUTO.


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 30 дек 2010, 03:32
Не в сети
Профи
Профи
Аватара пользователя

Зарегистрирован: 30 мар 2008, 04:00
Сообщения: 565
Тем: 7
Откуда: Копейск
Машина: Toyota Vista Ardeo
О машине: SV-50 3S-FSE WHITE 1998
Репутация: 219
vromi писал(а):
уже опробовал на своей машине?

Такая схема стоит уже не только на моей машине, еще на крузер такую ставил, но к сожалению штатной функции автосвета не было, без нее пришлось, а свою сегодня уже собрал, ездил три дня без панелей, пока схему до ума доводил. Работает отлично, есть один нюанс - при сгоревших лампочках, с которых берем сигнал, схема не фунциклирует, т.е. освещение будет работать только в штатном режиме.


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 30 дек 2010, 03:46
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 27 окт 2008, 04:00
Сообщения: 12674
Тем: 15
Откуда: Вятка
Машина: др. Японка
О машине: Toyota Prius 51
Репутация: 2380
Управление наверное лучше взять с контрольки зарядки, отказ будет только при отказе генератора. Да и прохождение ТО? Ведь фары ближнего света работают в штатном режиме. Нужно их коммутировать последовательно, тогда я думаю реально получить отметку о наличии ДХО.

_________________
Vista Ardeo 1999, SV50, D4, Мультик, TV...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 30 дек 2010, 03:55
Не в сети
Профи
Профи
Аватара пользователя

Зарегистрирован: 30 мар 2008, 04:00
Сообщения: 565
Тем: 7
Откуда: Копейск
Машина: Toyota Vista Ardeo
О машине: SV-50 3S-FSE WHITE 1998
Репутация: 219
Vyatich писал(а):
Управление наверное лучше взять с контрольки зарядки, отказ будет только при отказе генератора. Да и прохождение ТО? Ведь фары ближнего света работают в штатном режиме. Нужно их коммутировать последовательно, тогда я думаю реально получить отметку о наличии ДХО.

На счет ТО не понял? Зачем мне отметка о ДХО, им какая разница, есть у меня они или нет?


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)!!!
СообщениеДобавлено: 30 дек 2010, 05:19
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 27 окт 2008, 04:00
Сообщения: 12674
Тем: 15
Откуда: Вятка
Машина: др. Японка
О машине: Toyota Prius 51
Репутация: 2380
Так ведь самодельная установка запрещена и яркость ДХО вроде должна быть меньше основного света.

_________________
Vista Ardeo 1999, SV50, D4, Мультик, TV...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
