 Заголовок сообщения: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 22:45
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 06 окт 2008, 03:00
Сообщения: 420
Тем: 42
Откуда: Пермский край, г. Чайковский
Машина: Toyota Vista Ardeo
О машине: Д4, Уже без мультика, 98 г/в
Репутация: 178
Рекламные ссылки. Показывается только незарегистрированным пользователям


Итак, была переднеприводная Виста с двигателем 3S-FSE, с неисправной магнитолой и погасшим монитором

Добавлено спустя 4 минуты 31 секунду:
После бесполезных поисков магнитолы, по совету добрых форумчан, я решил поставить панель с тахометром, и заодно поменять магнитолу. Пропущу подробности покупок, кстати, тоже через форум, я приобрёл вот такой наборчик.


Вложения:
Фото0168.jpg [ 872.03 КБ | Просмотров: 4540 ]
Фото0171.jpg [ 915.2 КБ | Просмотров: 4535 ]
Вернуться к началу
 Профиль Отправить email
Ответить на тему
Рекламные ссылки:
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 22:54
Не в сети
Давно на форуме
Аватара пользователя

Зарегистрирован: 25 янв 2009, 04:00
Сообщения: 10683
Тем: 155
Откуда: Косопузия (Рязань).
Машина: др. Toyota
О машине: SXU10 5S-FE белая ночь 057
Репутация: 1488
minos писал(а):
Итак, была переднеприводная Виста с двигателем 3S-FSE, с неисправной магнитолой и погасшим монитором. После бесполезных поисков магнитолы, по совету добрых форумчан, я решил поставить панель с тахометром, и заодно поменять магнитолу. Пропущу подробности покупок, кстати, тоже через форум, я приобрёл вот такой наборчик.


Ай, Руслан, не томи! :roll: ....

_________________
:smoke: Я не парюсь. Уже не курю. Просто люблю на солнце посидеть.
(из личных наблюдений...)


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 22:59
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 06 окт 2008, 03:00
Сообщения: 420
Тем: 42
Откуда: Пермский край, г. Чайковский
Машина: Toyota Vista Ardeo
О машине: Д4, Уже без мультика, 98 г/в
Репутация: 178
Разборка торпеды много времени не заняла. Сначала я решил установить магнитолу. Переклепал коннектор, расточил рамку, сточил с родных магнитольных ушей пеньки и просверлил отверстия под донорскую магнитолу.

Добавлено спустя 2 минуты 34 секунды:
Получилось вот так...

Добавлено спустя 3 минуты 2 секунды:
Далше -хуже. Прокинул провода до диаг. разъёма, установил кнопку, поставил панель с тахом... и ничего...

Добавлено спустя 1 минуту 36 секунд:
чего то не получается у меня фотки комментировать

Добавлено спустя 44 секунды:
раз-раз...


Вложения:
Фото0169.jpg [ 867.63 КБ | Просмотров: 4529 ]
Фото0174.jpg [ 834.92 КБ | Просмотров: 4529 ]
Фото0179.jpg [ 917.31 КБ | Просмотров: 4529 ]
Фото0178.jpg [ 857.91 КБ | Просмотров: 4529 ]
Комментарий к файлу: после установки и подключений, получилось вот это...
Фото0180.jpg [ 965.05 КБ | Просмотров: 4529 ]
Фото0181.jpg [ 909.08 КБ | Просмотров: 4526 ]
Фото0182.jpg [ 890.66 КБ | Просмотров: 4526 ]
Фото0183.jpg [ 938.58 КБ | Просмотров: 4526 ]
Фото0184.jpg [ 936.41 КБ | Просмотров: 4526 ]
Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 23:17
Не в сети
Давно на форуме
Аватара пользователя

Зарегистрирован: 25 янв 2009, 04:00
Сообщения: 10683
Тем: 155
Откуда: Косопузия (Рязань).
Машина: др. Toyota
О машине: SXU10 5S-FE белая ночь 057
Репутация: 1488
minos писал(а):
Разборка торпеды много времени не заняла. Сначала я решил установить магнитолу. Переклепал коннектор, расточил рамку, сточил с родных магнитольных ушей пеньки и просверлил отверстия под донорскую магнитолу.

Добавлено спустя 2 минуты 34 секунды:
Получилось вот так...
...

Судя по двум последним фото - всё работает и всё показывает на панели?
:smile: )))

_________________
:smoke: Я не парюсь. Уже не курю. Просто люблю на солнце посидеть.
(из личных наблюдений...)


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 23:17
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 06 окт 2008, 03:00
Сообщения: 420
Тем: 42
Откуда: Пермский край, г. Чайковский
Машина: Toyota Vista Ardeo
О машине: Д4, Уже без мультика, 98 г/в
Репутация: 178

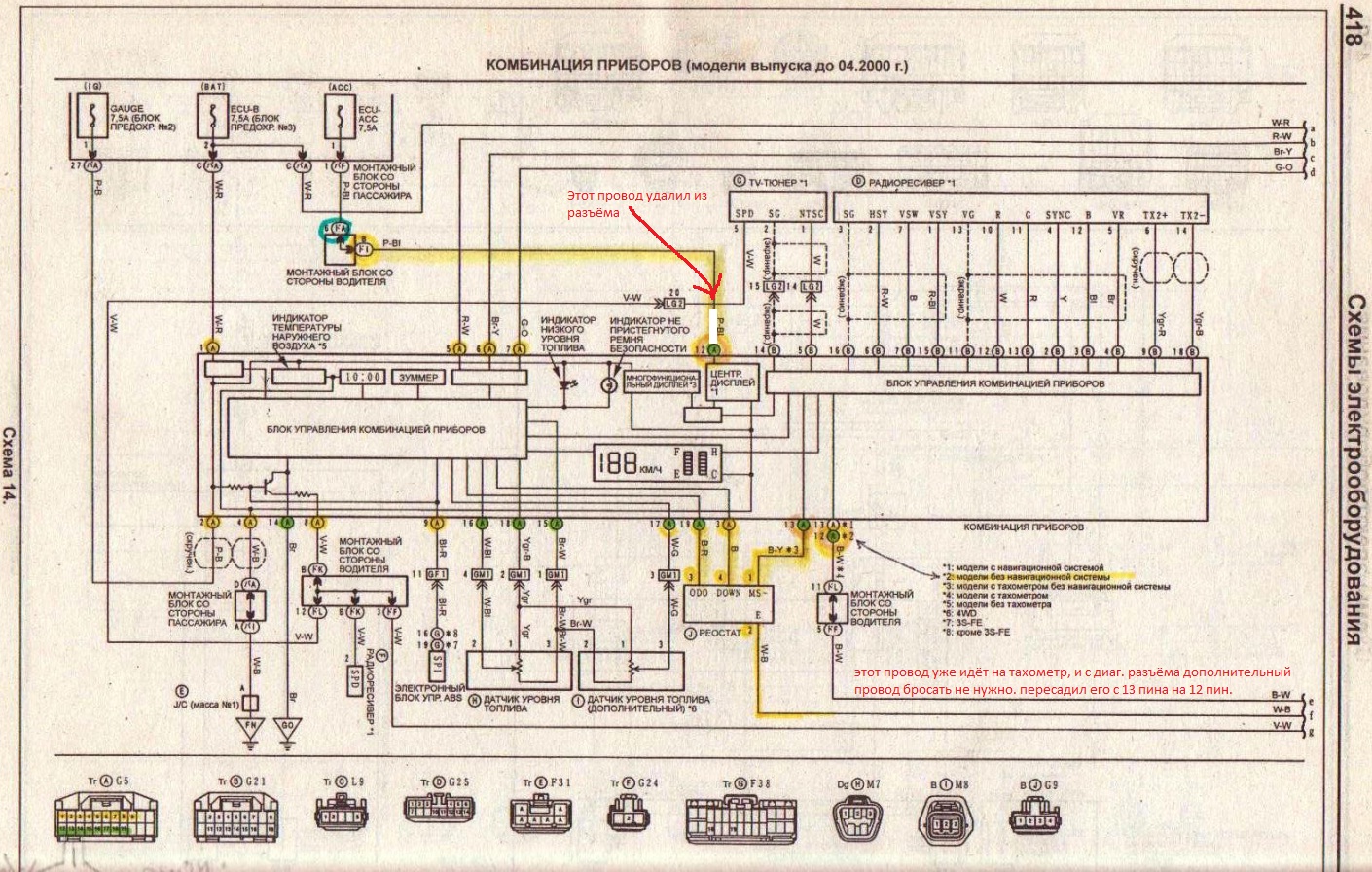

После очень долгих раздумий, получилось так, что провода на диаг. разъём были брошены зря и их пришлось удалить. Володя, я твою схему из книги переделал и получилось вот так.
Вложение:
схема.jpg [ 526.57 КБ | Просмотров: 4520 ]

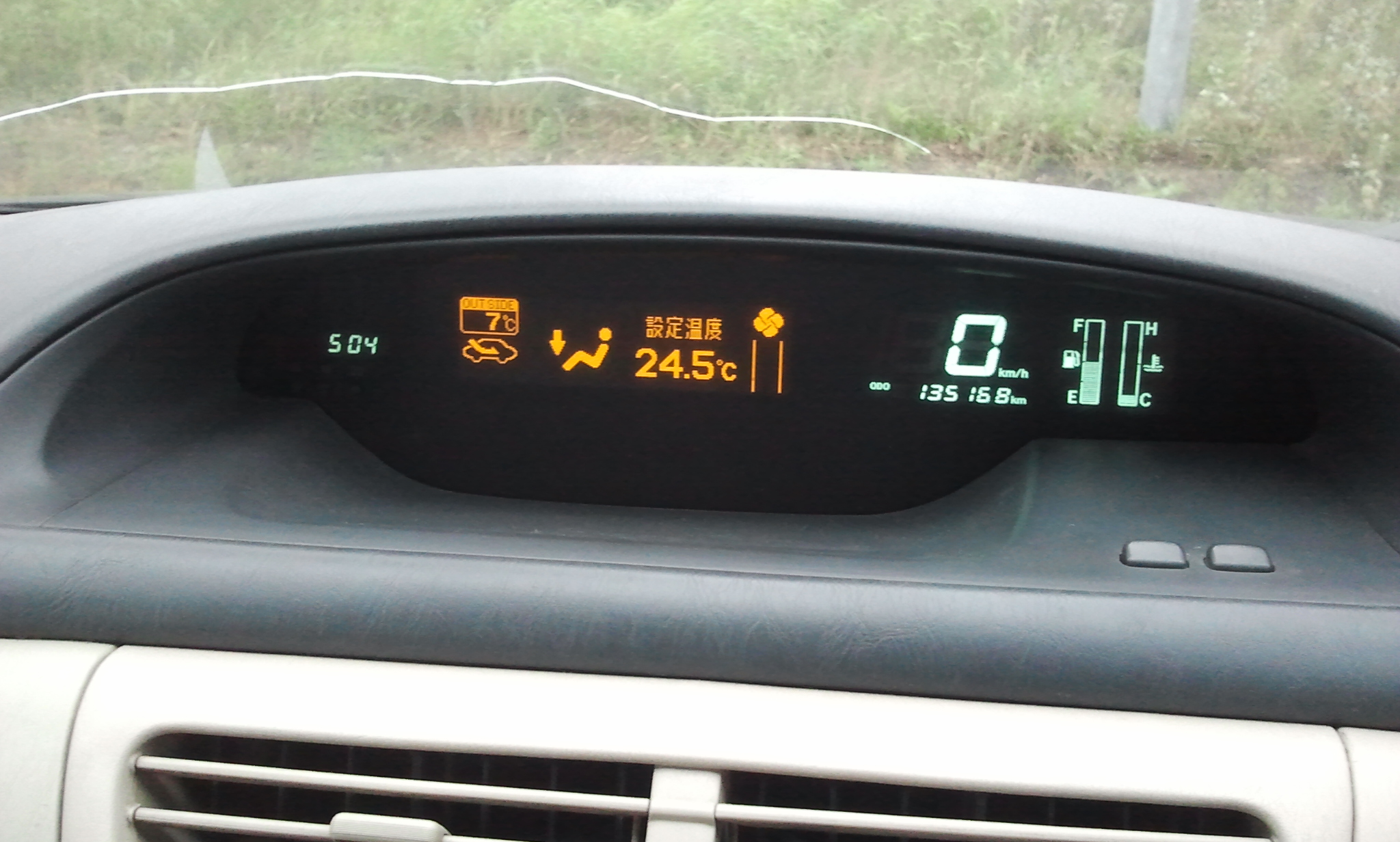

После этих переделок всё заработало
Вложение:
Фото0194.jpg [ 894.06 КБ | Просмотров: 4520 ]


Кнопку переключений режимов я поставил временную, пока не подберу что-нибудь подходящее
Вложение:
Фото0193.jpg [ 891.36 КБ | Просмотров: 4520 ]


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 23:20
Не в сети
Давно на форуме
Аватара пользователя

Зарегистрирован: 25 янв 2009, 04:00
Сообщения: 10683
Тем: 155
Откуда: Косопузия (Рязань).
Машина: др. Toyota
О машине: SXU10 5S-FE белая ночь 057
Репутация: 1488
fei5656 писал(а):
minos писал(а):
Разборка торпеды много времени не заняла. Сначала я решил установить магнитолу. Переклепал коннектор, расточил рамку, сточил с родных магнитольных ушей пеньки и просверлил отверстия под донорскую магнитолу.

Добавлено спустя 2 минуты 34 секунды:
Получилось вот так...
...

Судя по двум последним фото - всё работает и всё показывает на панели?
:smile: )))


Так а где третья кнопка? отдельно пока вывел?
:smile: :?: ...
Пардон-пардон!!! теперь вижу!!!
:good: :good: :good: ...

_________________
:smoke: Я не парюсь. Уже не курю. Просто люблю на солнце посидеть.
(из личных наблюдений...)


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 23:21
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 06 окт 2008, 03:00
Сообщения: 420
Тем: 42
Откуда: Пермский край, г. Чайковский
Машина: Toyota Vista Ardeo
О машине: Д4, Уже без мультика, 98 г/в
Репутация: 178
По той схеме, что ты прислал, Володя, сгорел предохранитель на АСС вверху схемы. Пришлось понервничать, конечно, но всё обошлось. Всё равно, спасибо за советы.

Добавлено спустя 2 минуты 12 секунд:
А что, может примешь заявочку на блок из трёх кнопок. Полку менять не хочу, так круче смотрится


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 23:25
Не в сети
Давно на форуме
Аватара пользователя

Зарегистрирован: 25 янв 2009, 04:00
Сообщения: 10683
Тем: 155
Откуда: Косопузия (Рязань).
Машина: др. Toyota
О машине: SXU10 5S-FE белая ночь 057
Репутация: 1488
minos писал(а):
По той схеме, что ты прислал, Володя, сгорел предохранитель на АСС вверху схемы. Пришлось понервничать, конечно, но всё обошлось. Всё равно, спасибо за советы.

Добавлено спустя 2 минуты 12 секунд:
А что, может примешь заявочку на блок из трёх кнопок. Полку менять не хочу, так круче смотрится

Дааааааааааааа, два дня считай прожиты НЕ зря!!!
С победой!
:beer: !!!!

_________________
:smoke: Я не парюсь. Уже не курю. Просто люблю на солнце посидеть.
(из личных наблюдений...)


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 23:26
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 06 окт 2008, 03:00
Сообщения: 420
Тем: 42
Откуда: Пермский край, г. Чайковский
Машина: Toyota Vista Ardeo
О машине: Д4, Уже без мультика, 98 г/в
Репутация: 178
я похудел от такого стресса...

Добавлено спустя 2 минуты 12 секунд:
дак как насчёт блока? :oops:


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 23:29
Не в сети
Давно на форуме
Аватара пользователя

Зарегистрирован: 25 янв 2009, 04:00
Сообщения: 10683
Тем: 155
Откуда: Косопузия (Рязань).
Машина: др. Toyota
О машине: SXU10 5S-FE белая ночь 057
Репутация: 1488
minos писал(а):
...А что, может примешь заявочку на блок из трёх кнопок. Полку менять не хочу, так круче смотрится


Надо найти, сейчас точно нету, как появится сразу сообщу.
Не бросать же дело доБрое на пол-пути!
P.S. Едет полочка уже готовая с тремя кнопками как раз под коричнево\бежевый салон, но она ровная\прямая - штатная.
Если решишься - отложу для тебя специально.
:smile: ...

_________________
:smoke: Я не парюсь. Уже не курю. Просто люблю на солнце посидеть.
(из личных наблюдений...)


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 23:31
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 06 окт 2008, 03:00
Сообщения: 420
Тем: 42
Откуда: Пермский край, г. Чайковский
Машина: Toyota Vista Ardeo
О машине: Д4, Уже без мультика, 98 г/в
Репутация: 178
в принципе, можно теперь с полкой любого цвета, что-бы не нарушать комплектации, полку-то потом без кнопок у тебя никто не купит...

Добавлено спустя 2 минуты 28 секунд:
пускай прямая, я свою оставлю, кнопки врежу. я на очереди первый :smoke:
Вложение:
Фото0195.jpg [ 859.45 КБ | Просмотров: 4515 ]


Добавлено спустя 2 минуты 16 секунд:
полка с тремя кнопками-раз, полка с тремя кнопками-два, полка с тремя кнопками-три - продано... :beer:


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 23:37
Не в сети
Давно на форуме
Аватара пользователя

Зарегистрирован: 25 янв 2009, 04:00
Сообщения: 10683
Тем: 155
Откуда: Косопузия (Рязань).
Машина: др. Toyota
О машине: SXU10 5S-FE белая ночь 057
Репутация: 1488
minos писал(а):
в принципе, можно теперь с полкой любого цвета, что-бы не нарушать комплектации, полку-то потом без кнопок у тебя никто не купит...

Добавлено спустя 2 минуты 28 секунд:
пускай прямая, я свою оставлю, кнопки врежу. я на очереди первый :smoke:
Вложение:

А ты когда свою полку горбатую снимал, обратил внимание - там есть место для установкидобавки 3й кнопки? Станет она?
Дело в том, что прямые полки универсальные, т.е. можно и 2 и 3 кнопки поставить. А вот на горбатой как?
:smile: :?: ...

Добавлено спустя 1 минуту 40 секунд:
minos писал(а):
...полка с тремя кнопками-раз, полка с тремя кнопками-два, полка с тремя кнопками-три - продано... :beer:

Лады! По рукам!!! :mrgreen: ))).
Жду ящики к концу месяца, как придут - сразу сообщу и отправлю.
:smile: ...

_________________
:smoke: Я не парюсь. Уже не курю. Просто люблю на солнце посидеть.
(из личных наблюдений...)


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 23:41
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 06 окт 2008, 03:00
Сообщения: 420
Тем: 42
Откуда: Пермский край, г. Чайковский
Машина: Toyota Vista Ardeo
О машине: Д4, Уже без мультика, 98 г/в
Репутация: 178
на гобатой стоит такой же блок, только с двумя кнопками. Третья в зародыше, но место для неё есть. В общем в гнездо блок с тремя кнопками войдёт...

Добавлено спустя 2 минуты 38 секунд:
останется только дыру проточить


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 21 окт 2012, 23:44
Не в сети
Давно на форуме
Аватара пользователя

Зарегистрирован: 25 янв 2009, 04:00
Сообщения: 10683
Тем: 155
Откуда: Косопузия (Рязань).
Машина: др. Toyota
О машине: SXU10 5S-FE белая ночь 057
Репутация: 1488
minos писал(а):
на гобатой стоит такой же блок, только с двумя кнопками. Третья в зародыше, но место для неё есть. В общем в гнездо блок с тремя кнопками войдёт...

Добавлено спустя 2 минуты 38 секунд:
останется только дыру проточить

Ясно. Значит полочка тоже универсальная.
P.S.Почитай в личке.
:smile: ...

_________________
:smoke: Я не парюсь. Уже не курю. Просто люблю на солнце посидеть.
(из личных наблюдений...)


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Сказ о том, как я менял панель с мультом, на панель с тахом.
СообщениеДобавлено: 03 дек 2012, 05:02
Не в сети
Давно на форуме
Аватара пользователя

Зарегистрирован: 25 янв 2009, 04:00
Сообщения: 10683
Тем: 155
Откуда: Косопузия (Рязань).
Машина: др. Toyota
О машине: SXU10 5S-FE белая ночь 057
Репутация: 1488
minos писал(а):
на гобатой стоит такой же блок, только с двумя кнопками. Третья в зародыше, но место для неё есть. В общем в гнездо блок с тремя кнопками войдёт...

Добавлено спустя 2 минуты 38 секунд:
останется только дыру проточить

Воспользуюсь темой автора.
Выложу как ставил третью кнопку, тем более, что это не так уж и "раз-два-готово"...
1. Подготовил саму кнопку (вынул из донора), панель (к вырезанию отверстия под кнопку) и блок кнопок (прорезал отверстие сложное под установку кнопки).
2. Прорезал отверстие под головку 3й кнопки и собрал блок кнопок.
3. Собрал панель.
У кого есть вопросы - задавайте.
:smile: ...


Вложения:
S6300799.JPG [ 1.67 МБ | Просмотров: 4355 ]
S6300800.JPG [ 1.65 МБ | Просмотров: 4355 ]
S6300802.JPG [ 1.31 МБ | Просмотров: 4355 ]

_________________
:smoke: Я не парюсь. Уже не курю. Просто люблю на солнце посидеть.
(из личных наблюдений...)
Вернуться к началу
 Профиль
Ответить на тему
Рекламные ссылки:
Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему

 [ Сообщений: 19 ]  На страницу 1, 2  След.



* Поиск по сайту Вверх Вниз

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Текущее время: 26 ноя 2020, 02:35
Часовой пояс: UTC + 7 часов
Powered by phpbb. (c) VistaClub.ru.    * Статистика
