Описание предохранителей TOYOTA VISTA / VISTA ARDEO

Если какие-то электрические узлы авто не работают, то первым делом проверьте предохранители. Чтобы проще было вытаскивать предохранители используйте специальный съемник - "пинцет". Если его не сперли, то он находится в блоке предохранителей моторного отсека.

Не рекомендуется устанавливать предохранители отличных от рекомедованых номеналов. Перед заменой желательно выяснить причину перегорания. Предохранители на 50А и 100А, как правило, прикручены.

Предохранители в салоне автомобиля

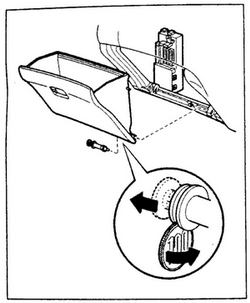

внешний вид предохранителей	расположение предохранителей в салоне автомобиля

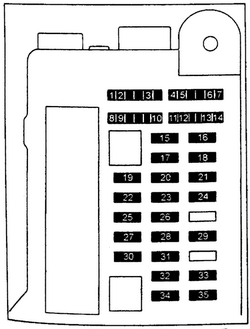

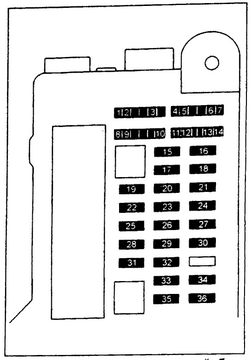

расположение предохранителей блока в салоне автомобиля (модели до 04.2000)	расположение предохранителей блока в салоне автомобиля (модели с 04.2000)

Предохранители блока в салоне автомобиля (модели до 04.2000)

№	Обозначение	Цепь предохранителя	Номинал
1	PANEL 2	Противотуманная фара	5А
2	TAIL	Габариты	5А
3	PANEL 1	Электронный блок управления трансмиссией, аварийная сигнализация	5A
4	METER	Комбинация приборов	5A
5	ABS-IG	Антиблокировочная система тормозов (ABS)	5A
6	WARN	Индикаторы	5A
7	FAN	Вентилятор	5A
8	MPX-B	Бортовой компьютер	5A
9	ECU-BI	Отопитель, система дистанционного управления центральным замком	5A
10	ROOM	Освещение салона	5A
11	BODY-ECU-IG	Бортовой компьютер	5A
12	DOOR-ECU-IG	Электроприводы стеклоподъемников	5A
13	DEFOGER	Обогреватель заднего стекла	5A
14	BACK	Фонарь заднего хода	5A
15	WASHER	Омыватель	15A
16	STOP	Стоп-сигналы	15A
17	TURN	Указатели поворотов	7,5A
18	DEICER	Антиобледенитель щеток стеклоочистителя лобового стекла	20A
19	ROOF	Люк	30A
20	HEATER	Кондиционер и отопитель	10A
21	AM1	Замок зажигания	20A
22	AIR-BAG-ACC	Система подушек безопасности (SRS)	10A
23	ECU-ACC	Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал	7,5A
24	D FR DOOR	Электропривод стеклоподъемника двери водителя	20A
25	DOOR №1	Центральный замок	30A
26	RR WIPER	Стеклоочиститель заднего стекла	15A
27	LITER	Прикуриватель	15A
28	D RR DOOR	Электропривод стеклоподъемника задней правой двери	20A
29	OBD	Диагностика	7,5A
30	DEICER RELE	Антиобледенитель щеток стеклоочистителя лобового стекла	7,5A
31	P FR DOOR	Электропривод стеклоподъемника передней двери пассажира	20A
32	P RR DOOR	Электропривод стеклоподъемника задней левой двери	20A
33	RADIO №1	Аудиосистема	15A
34	WIPER	Переключатель управления стеклоочистителя и омывателя	25A
35	FOG	Противотуманная фара	15A

Предохранители блока в салоне автомобиля (модели c 04.2000)

№	Обозначение	Цепь предохранителя	Номинал
1	PANEL 2	Противотуманная фара	10А
2	TAIL	Габариты	10А
3	PANEL 1	Электронный блок управления трансмиссией, аварийная сигнализация	10A
4	METER	Комбинация приборов	7.5A
5	ABS-IG	Антиблокировочная система тормозов (ABS)	7.5A
6	WARN	Индикаторы	7.5A
7	FAN	Вентилятор	7.5A
8	MPX-B	Бортовой компьютер	7.5A
9	ECU-BI	Отопитель, система дистанционного управления центральным замком	7.5A
10	ROOM	Освещение салона	7.5A
11	BODY-ECU-IG	Бортовой компьютер	7.5A
12	DOOR-ECU-IG	Электроприводы стеклоподъемников	7.5A
13	DEFOGER	Обогреватель заднего стекла	7.5A
14	BACK	Фонарь заднего хода	7.5A
15	WASHER	Омыватель	15A
16	STOP	Стоп-сигналы	15A
17	TURN	Указатели поворотов	7.5A
18	DEICER	Антиобледенитель щеток стеклоочистителя лобового стекла	20A
19	ROOF	Люк	30A
20	HEATER	Кондиционер и отопитель	10A
21	AM1	Замок зажигания	20A
22	AIR-BAG-ACC	Система подушек безопасности (SRS)	10A
23	ECU-ACC	Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал	7.5A
24	D FR DOOR	Электропривод стеклоподъемника двери водителя	20A
25	DOOR №1	Центральный замок	25A
26	RR WIPER	Стеклоочиститель заднего стекла	15A
27	MIRROR HEATER	Система подогрева боковых зеркал	10A
28	LITER	Прикуриватель	15A
29	D RR DOOR	Электропривод стеклоподъемника задней правой двери	20A
30	OBD	Диагностика	7.5A
31	DEICER RELE	Антиобледенитель щеток стеклоочистителя лобового стекла	7.5A
32	P FR DOOR	Электропривод стеклоподъемника передней двери пассажира	20A
33	P RR DOOR	Электропривод стеклоподъемника задней левой двери	20A
34	RADIO №1	Аудиосистема	15A
35	WIPER	Переключатель управления стеклоочистителя и омывателя	25A
36	FOG	Противотуманная фара	15A

Предохранители моторного отсека

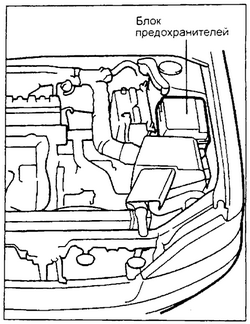

Расположение блока предохранителей в моторном отсеке автомобиля

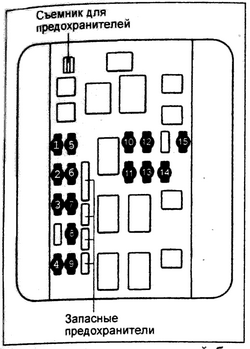

Расположение предохранителей блока в моторном отсеке автомобиля (модели до 04.2000)	Расположение предохранителей блока в моторном отсеке автомобиля (модели с 04.2000)

Предохранители блока в моторном отсеке автомобиля (модели до 04.2000)

№	Обозначение	Цепь предохранителя	Номинал
1	HAZARD	Аварийная сигнализация	10A
2	EFI	Электронный блок управления двигателем	20A
3	AM2	Замок зажигания	10A
4	THROTTLE	Система электронного управления дроссельной заслонкой	15A**
5	IG2	Электронный блок управления двигателем	15A
6	HORN	Звуковой сигнал	10A
7	ALT SENSING	Генератор	7,5A
8	EFI №1	Электронный блок управления двигателем	7,5A* 15A**
9	AIR BAG-B	Система подушек безопасности (SRS)	7,5A
10	CUT	-	30A
11	HEAD RH	Правая фара ближнего света	10A
12	ABS №2	Антиблокировочная система тормозов (ABS)	25A
13	HEAD LH	Левая фара ближнего света	10A
14	EFI №2	Электронный блок управления двигателем	7,5A
15	HEAD RH	Правая фара дальнего света	10A
16	HEAD LH	Левая фара дальнего света	10A

* - модели с двигателями 1ZZ-FE и 3S-FE
** - модели с двигателем 3S-FSE D4

Предохранители блока в моторном отсеке автомобиля (модели c 04.2000)

№	Обозначение	Цепь предохранителя	Номинал
1	HAZARD	Аварийная сигнализация	10A
2	EFI	Электронный блок управления двигателем	20A
3	AM2	Замок зажигания	10A
4	IG2	Электронный блок управления двигателем	15A
5	HORN	Звуковой сигнал	10A
6	ALT SENSING	Генератор	7.5A
7	EFI №1	Электронный блок управления двигателем	7.5A
8	AIR BAG-B	Система подушек безопасности (SRS)	7.5A
9	CUT	-	30A
10	HEAD RH	Правая фара ближнего света	10A
11	ABS №2	Антиблокировочная система тормозов (ABS)	25A
12	HEAD LH	Левая фара ближнего света	10A
13	EFI №2	Электронный блок управления двигателем	7.5A
14	HEAD RH	Правая фара дальнего света	10A
15	HEAD LH	Левая фара дальнего света	10A
